Hoe lossen reactoren het probleem van condensatorexplosie op?

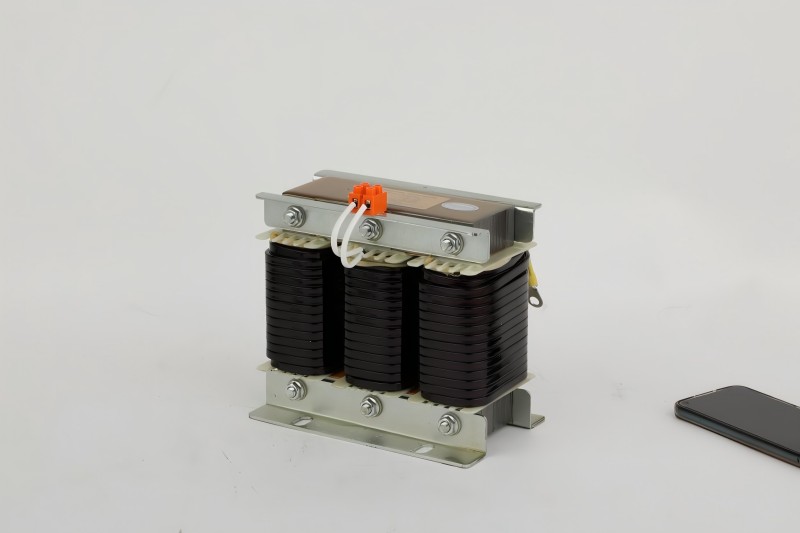

Als een belangrijk apparaat in het reactieve stroomcompensatiesysteem, deserie reactorBetreft op de elektromagnetische inductiekarakteristieken van de inductorspoel om allround beheer van het Power Network te bereiken. Het kernwaardesysteem is gebouwd op vier technische dimensies: het onderdrukken van hoogfrequente harmonische vervuilingsbronnen door inductieve barrières; het bouwen van een dynamische reactieve vermogenscompensatieketen om spanningsschommelingen te stabiliseren; het nauwkeurig corrigeren van vermogensfactorafwijkingen; en het opzetten van een beschermingsmechanisme op apparatuurniveau om verliezen te verminderen. De synergie van deze functies optimaliseert fundamenteel de kwaliteit van het vermogen en verlaagt de onderhoudskosten van apparatuur en energieverspilling. Dit artikel analyseert het functionele implementatiepad van de reactor vanuit het perspectief van elektromagnetische principes en systeemregeling.

Harmonisch onderdrukking mechanisme

Niet-lineaire belastingen zoals omvormers en gelijkrichters in het power-raster genereren een rijk spectrum van hoge-orde harmonischen, met typische kenmerken van gehele getal meerdere frequentiestromen zoals de 5e (250Hz) en 7e (350Hz). De essentiële functie van de seriereactor is om een frequentie-selectieve impedantieapparaat te construeren. De inductieve reactantie -formule xl = 2πfl laat zien dat wanneer de inductiewaarde L constant is, de inductieve reactantie lineair toeneemt met de frequentie f. Wanneer het reactantiepercentage is ontworpen als 7%, wordt de impedantie voor de 5e harmonische verhoogd tot 35 keer die van de fundamentele golf, waardoor een sterk dempingskanaal wordt gevormd voor hoogfrequente stroom. Het belangrijkste besturingspunt is de instelling van de resonantiefrequentie: de technische berekeningformule F0 = 1/(2π√lc) moet worden aangepast aan onder de laagste karakteristieke harmonische om ervoor te zorgen dat de capacitieve impedantiekarakteristieken worden gepresenteerd in de harmonische frequentieband. Tegelijkertijd worden siliciumstaalbladen met hoge verzadiging magnetische dichtheid gebruikt om de magnetisatiecurve in het lineaire gebied onder 120% overbelastingsomstandigheden te houden, en de inductiefluctuatie is minder dan ± 3%. Deze uitgebreide oplossing vermindert het totale harmonische vervormingspercentage van het systeem van 35%tot minder dan 5%, en het resonantierisico -eliminatiepercentage overschrijdt 99,9%.

Spanningsstabilisatiemechanisme

Wanneer het systeem van het systeem reactief vermogenssteksel spanningsdaling veroorzaakt, de traditioneleAC -contactorSchakelvermogencondensator heeft een responsvertraging van 80-200ms. Het dynamische compensatiesysteem op basis van de reactor is gebaseerd op drie innovaties: het gebruik van thyristorventielgroep om de schakelsnelheid van halfcyclus (10ms) te bereiken; het configureren van du/dt differentiaal detectiecircuit om 0,5% lichte spanningsverandering vast te leggen; en het berekenen van de compensatiecapaciteit in realtime via de ΔQ = u²ωc -formule. Wanneer een spanningsdaling van 3% wordt gedetecteerd, voltooit het besturingssysteem signaalverwerking, het genereren van strategie en de triggerpulsuitgang binnen 15 ms, waardoor de reactor-hoofdstoffen eenheid naar een nauwkeurig reactief vermogen wordt uitgevoerd. Dit proces geeft volledig spel aan de versterkingsstroomonderdrukkingskarakteristieken van de reactor, waardoor de condensator wordt beperkt die de binnenrusstroom sluit tot binnen 20 keer de nominale stroom (conventionele oplossingen bereiken 200 keer), terwijl de schakelboogregistratie met 78%wordt onderdrukt, en de spanningsafwijking binnen het doelbereik van ± 1%te waarborgen en de continue werking van de gevoelige ladingen te waarborgen.

Power Factor Improvement Path

De achterblijvende stroomcomponent veroorzaakt door de inductieve belasting vermindert de vermogensfactor tot minder dan 0,7. De stroomvoorziening implementeert beloningen en boetes in overeenstemming met de methode "Power Factor Applement Electricity Fee". Het correctiemechanisme van de seriereactor is verdeeld in drie fasen: vóór destroomcondensatorwordt in gebruik genomen, de inductieve reactantiekarakteristieken beperken de ingebouwde stroompiek tot een veilige drempel; Tijdens de werking wordt een LC -filterkanaal gevormd om de achtergrondharmonische spanningsvervorming te comprimeren van 15% tot 3%; De automatische afstemmingsmodule is geconfigureerd om laadwijzigingen continu te volgen en de configuratie van de condensatorschakelaars dynamisch aan te passen via het PID -algoritme. Werkelijke werkgegevens toont aan dat het systeem de vermogensfactor verhoogt van 0,8 tot 0,99 in 200ms en de steady-state fluctuatie minder dan 0,01 is. De gemiddelde maandelijkse elektriciteitskosten worden gewijzigd van een boete van 20.000 Amerikaanse dollar in een beloning van 10.000-20.000 US dollar.

Realisatie van apparatuurbeschermingsfunctie

Verlies van apparatuur in de harmonische omgeving komt van drie fysieke effecten: huideffect zorgt ervoor dat de weerstand van de geleiders toeneemt met de vierkantswortel van frequentie; Eddy -stroomverlies is evenredig met het kwadraat van frequentie; Hysteresisverlies is evenredig met frequentie- en magnetische fluxdichtheidamplitude. Reactor werkt als een harmonisch filter en verzwakt de 250Hz -component met meer dan 20 dB, waardoor het belastingverlies van 1600KVA -transformator met 12,7 kW wordt verminderd. De equivalente jaarlijkse elektriciteitsbesparing is 110.000 graden, de hotspot -temperatuurstijging van de wikkeling wordt verlaagd met 23K, de isolatie veroudering wordt verlaagd tot 1/3,7, de levensduur van de apparatuur wordt verlengd van 15 jaar tot 25 jaar, en de frequentie van foutonderhoud wordt met 68%verminderd.

Ontwikkeling van economische waarde

Het economische uitkeringsmodel van de seriereactor omvat directe en indirecte voordelen: in een 1000KVA -distributiesysteem vermindert harmonische controle de transformator- en lijnverliezen met 9,8 kW, waardoor 86.000 kWh elektriciteit per jaar wordt bespaard; Het explosietarief van de condensator is nul, waardoor gemiddeld $ 10.000 aan reserveonderdelenkosten per jaar wordt bespaard; Het elimineren van downtime verliezen is gelijk aan $ 40.000; En de bonus van de power -factor heeft een jaarlijks inkomen van $ 5.000. De statische terugverdientijd van investeringen is 2,3 jaar en het totale inkomen binnen de levenscyclus van tien jaar is 7,1 keer de aankoopkosten van de apparatuur, met een intern rendement (IRR) van meer dan 36%.

Conclusie

Deserie reactorBouwt een vierdimensionaal beheersysteem op door het principe van elektromagnetische inductie: frequentie-variërende inductie om harmonischen te onderdrukken, snelle respons om spanning, dynamische afstemming te stabiliseren om het vermogen te corrigeren en verliesonderdrukking om de levensduur van de apparatuur te verlengen. De technische implementatie ervan is niet afhankelijk van complexe besturingssystemen, maar op nauwkeurig inductieparameterontwerp (, materiaaleigenschapoptimalisatie en systeemresonantie-punt pre-control. In het proces van industriële vermogensnetten die naar het tijdperk van hoge energie-efficiëntie gaan, blijven reactoren basisgaranties bieden en de balans tussen vermogenskwaliteit en economische voordelen reconstrueren.
