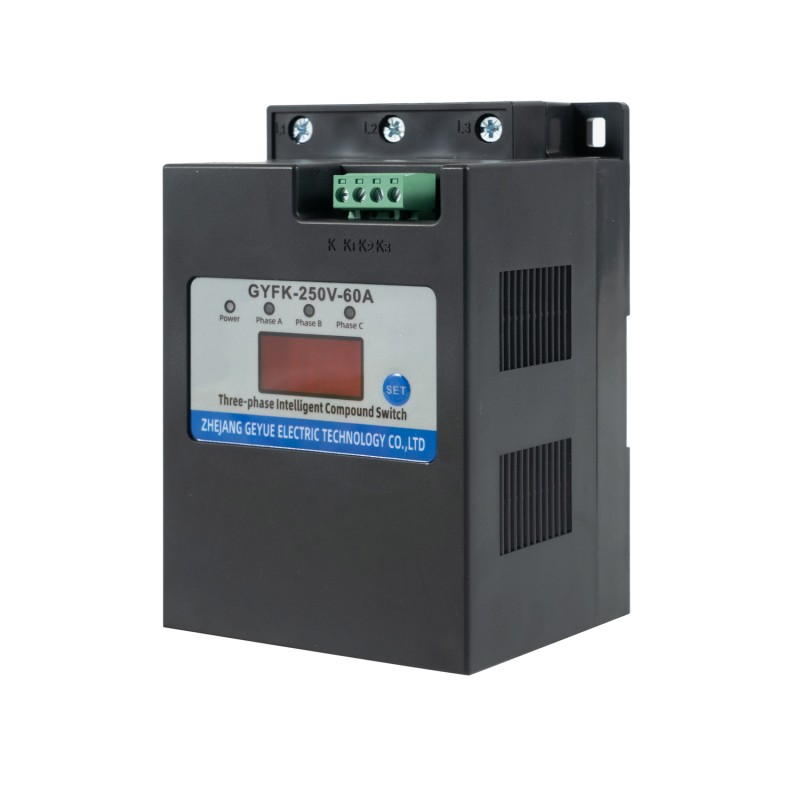

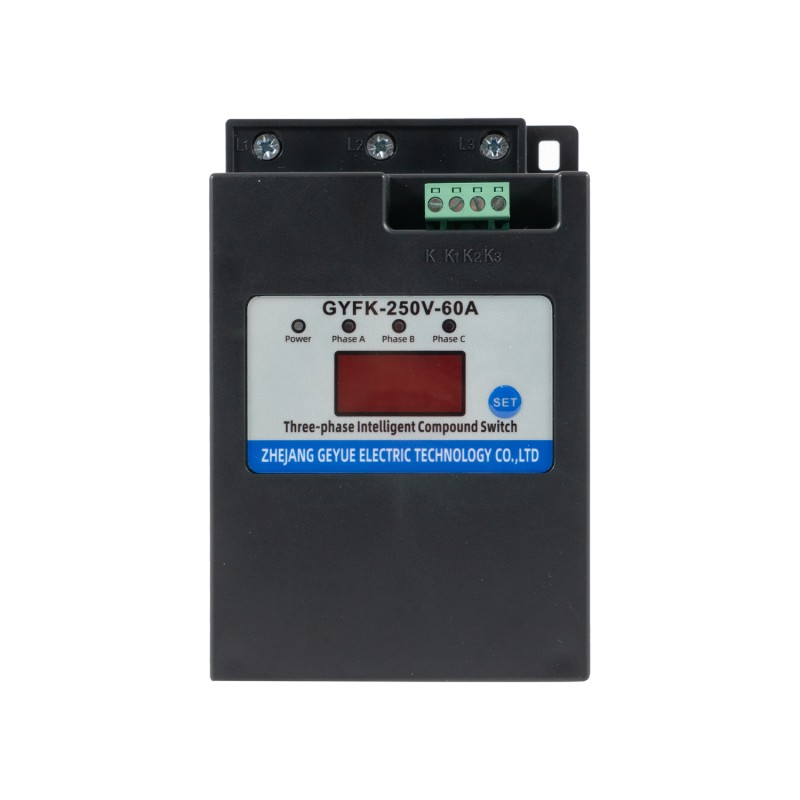

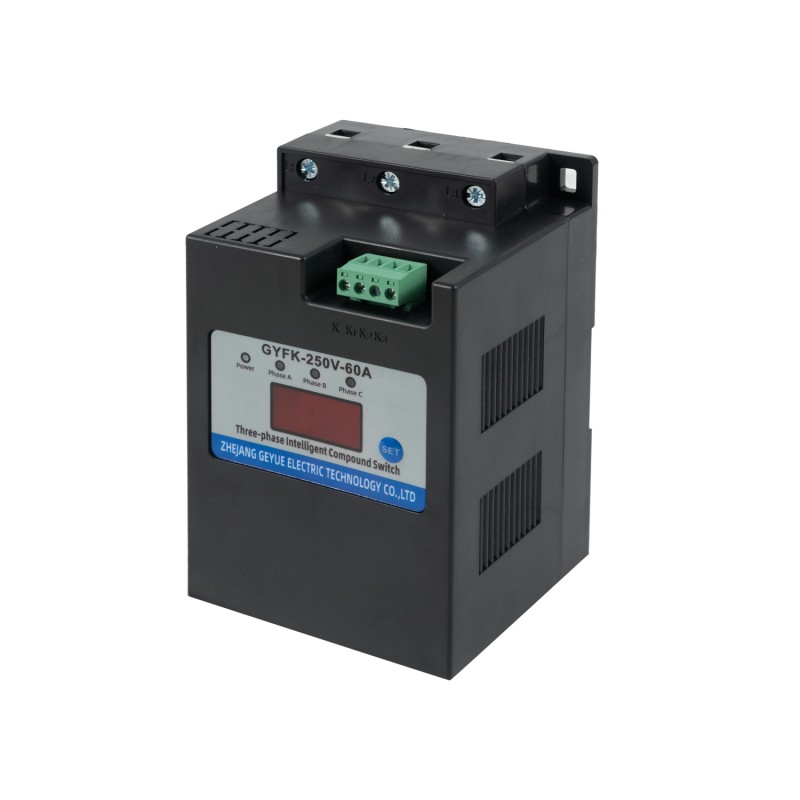

GYFK-250V Split-fase compensatie driefasige samengestelde schakelaar

In de moderne industriële sector, die hoge efficiëntie, energiebesparing en netveiligheid nastreeft, ondergaat de laagspanningstechnologie voor blindvermogencompensatie een nieuwe ronde van diepgaande innovatie. De inherente tegenstrijdigheid van traditionele condensatorschakelschema's, die een afweging vereisen tussen onderdrukking van inschakelstroom en besparing op operationele verliezen, heeft veel ingenieurs lange tijd bezig gehouden. Als professionele apparatuurfabrikant met meer dan tien jaar ervaring op het gebied van stroomkwaliteit heeft Geyue Electric, met ons diepgaande begrip van de essentie van laagspannings-technologie voor blindvermogencompensatie, met succes de GYFK-250V driefasige samengestelde schakelaar met split-fasecompensatie gelanceerd. Deze innovatieve samengestelde schakelaar combineert de voordelen van thyristors en mechanische contacten en lost op slimme wijze deze industriële uitdaging op.

Naadloos schakelen: de precisie van Zero-Inrush-technologie

De traditionele mechanische schakelaar, de AC-contactor uit de CJ19-serie, heeft last van inherente mechanische hysteresis en contactstuitkarakteristieken, waardoor het moeilijk is om schakelacties op het nuldoorgangspunt van de AC-spanning nauwkeurig vast te leggen en uit te voeren. Deze technische beperking resulteert in een aanzienlijk potentiaalverschil tussen de klemspanning van de condensator en de netspanning op het moment van netaansluiting, waardoor onvermijdelijk een enorme inschakelstroom ontstaat. Deze inschakelstroompiek kan tientallen keren de nominale stroom van de condensator bereiken, wat niet alleen elektrische spanning op de condensator veroorzaakt en de levensduur ervan verkort, maar ook een tijdelijke spanningsval in het elektriciteitsnet veroorzaakt, waardoor de normale werking van andere gevoelige apparatuur op dezelfde rail wordt verstoord.

De kernontwerpwijsheid van de GYFK-250V driefasige samengestelde schakelaar met split-fasecompensatie, ontwikkeld door Geyue Electric, is geconcentreerd in de innovatieve "thyristor-eerst, relais-later" transiënte schakelmodus, waarmee dit sectorbrede probleem fundamenteel wordt opgelost. Wanneer het besturingssysteem van deze samengestelde schakelaar een extern schakelcommando ontvangt, initieert de ingebouwde krachtige microprocessor onmiddellijk een intelligent besluitvormingsprogramma. De microprocessor bemonstert de golfvorm van de AC-netspanning in realtime en met hoge snelheid, waardoor het optimale nuldoorgangspunt voor de spanning wordt voorspeld en vastgelegd via nauwkeurige algoritmen.

Bij het vastleggen van dit theoretisch "nul-stress"-moment drijft de GYFK-250V driefasige samengestelde schakelaar met split-fasecompensatie eerst de snelle thyristor (d.w.z. de siliciumgestuurde gelijkrichter) aan om nauwkeurige triggering uit te voeren. Omdat de thyristor wordt geactiveerd wanneer de spanning nul overschrijdt, wordt hierdoor een "nulspanningsverbinding" bereikt met theoretisch geen spanningsstoot tijdens het aansluiten van de condensator en "nulstroomontkoppeling" zonder stroomstoot tijdens het ontkoppelen. Dit mechanisme onderdrukt de inschakelstroom (stootstroom) op het moment van sluiten en openen tot een verwaarloosbaar niveau, doorgaans beperkt tot binnen 1,5 maal de nominale stroom van de condensator.

De vindingrijkheid van dit hele proces ligt in het feit dat de GYFK-250V driefasige samengestelde schakelaar met split-fasecompensatie, net als een meester-microbeeldhouwer, niet vertrouwt op geforceerde mechanische sluiting, maar eerder op de ultrahoge snelheid van elektronische componenten en het toekomstgerichte oordeel van intelligente besturing om de elektrische verbinding te voltooien op het meest vloeiende moment waarop de stroom- en spanningsgolfvormen op natuurlijke wijze nul overschrijden. Hierdoor wordt werkelijk flexibele toegang en ontkoppeling bereikt met "nul impact" op het elektriciteitsnet, waardoor condensatoren en front-end stroomvoorzieningsapparatuur perfect worden beschermd, en de betrouwbaarheid en duurzaamheid van het blindvermogencompensatiesysteem aanzienlijk worden verbeterd.

Operatie met weinig verlies: de efficiëntie van Steady-State Intelligence

De thyristor heeft echter een fysiek kenmerk van een spanningsval van ongeveer 1 V in geleidende toestand, wat betekent dat wanneer de belastingsstroom gedurende langere tijd door de thyristor stroomt, deze aanzienlijke geleidingsverliezen en aanzienlijke warmte zal genereren. Dit verhoogt niet alleen de onnodige bedrijfskosten, maar vormt ook een voortdurende uitdaging voor het ontwerp van de warmtedissipatie en de betrouwbaarheid op lange termijn van het laagspanningscompensatiesysteem voor reactief vermogen. Het vermogen om deze uitdaging perfect te overwinnen is een ander aspect van de technische wijsheid die wordt gedemonstreerd in het ontwerp van de GYFK-250V driefasige samengestelde schakelaar met split-fasecompensatie van Geyue Electric.

Op het moment dat de thyristor de inschakelvrije geleiding voltooit, initieert het op een microprocessor gebaseerde intelligente regelcircuit in de GYFK-250V driefasige samengestelde schakelaar met split-fasecompensatie onmiddellijk de volgende actie. Dit intelligente stuurcircuit geeft nauwkeurig opdrachten uit, waardoor het parallelle magnetische vergrendelingsrelais (dat wil zeggen mechanische contacten) snel synchroon wordt gesloten. Vanwege de speciale contactmaterialen en het structurele ontwerp van het magnetische vergrendelingsrelais is de contactweerstand na contactsluiting extreem laag en bereikt deze doorgaans het micro-ohm-niveau. Deze ultra-lage weerstandskarakteristiek zorgt ervoor dat de belastingsstroom snel en soepel kan worden overgedragen van het thyristorpad naar het relaispad volgens de natuurwet van het "pad van de minste impedantie".

Vervolgens verzendt het intelligente regelcircuit van de GYFK-250V split-fase-compensatie driefasige samengestelde schakelaar een uitschakelsignaal, waardoor de thyristor volledig wordt uitgeschakeld. Tijdens de gehele stabiele werking van de condensator die continu op het elektriciteitsnet is aangesloten, wordt dus alle belastingsstroom onafhankelijk gedragen door het mechanische contactkanaal met bijna nul vermogen. Dit gecoördineerde ontwerp van "thyristorschakeling en relaisbediening" reduceert het zelfgeleidende stroomverbruik van de GYFK-250V samengestelde schakelaar tot een extreem laag niveau tijdens langdurig gebruik. Uit rigoureuze tests blijkt dat het totale stroomverbruik in stabiele toestand van de GYFK-250V-verbindingsschakelaar kan worden geregeld binnen 1,5 VA, waardoor een zeer efficiënte en energiebesparende werking van het systeem zelf wordt bereikt, waardoor de inherente technische tekortkomingen van traditionele zuivere thyristorschakelaars, zoals ernstige warmteontwikkeling en een hoog energieverbruik, fundamenteel worden opgelost.

Betrouwbaar systeem: de zekerheid van intelligente bescherming

Het balanceren van schakelen en operationele prestaties is slechts de basis; in complexe industriële omgevingen zijn een betrouwbare werking op de lange termijn en uitgebreide bescherming even cruciaal. De GYFK-250V driefasige samengestelde schakelaar met split-fasecompensatie bevat een robuust bewakings- en beveiligingssysteem dat is gecentreerd op een microprocessor. Het bewaakt de ingangsspanning, de belastingsstatus en de operationele status van interne thyristors en relais in realtime en biedt meerdere functies, waaronder bescherming tegen spanningsafwijkingen, bescherming tegen faseverlies, zelfdiagnose van componentfouten, bescherming tegen nullast en bescherming tegen stroomuitval. In het geval van bijvoorbeeld een faseverlies in de systeemspanning of een abnormale stroomvoorziening zal de samengestelde schakelaar weigeren te sluiten; als er tijdens bedrijf een fout wordt gedetecteerd, wordt de verbindingsschakelaar automatisch uitgeschakeld. Deze 24/7 zelfdiagnose- en beveiligingsmogelijkheid geeft de samengestelde schakelaar een extreem hoge veiligheid en betrouwbaarheid, waardoor de levensduur wordt verlengd tot 200.000 cycli, veel langer dan die van traditionele elektrische componenten.

Het vakmanschap van Geyue Electric: de betrouwbaarheid van geavanceerde technologie

Geyue Electric is ervan overtuigd dat superieure productprestaties voortkomen uit een rigoureus ontwerp, voortreffelijke productie en een diep inzicht in toepassingsscenario's. Onze GYFK-250V driefasige samengestelde schakelaar met split-fasecompensatie is een goed voorbeeld van deze filosofie. Van de selectie van materialen met een hoge permeabiliteit tot nauwkeurig stempelen, van de optimalisatie van microprocessorprogramma's tot elke rigoureuze fabriekstest (inclusief 1600VAC contactbestendig spanningstests en langdurige verouderingstests), onze geautomatiseerde productielijnen en kwaliteitscontrolesystemen zorgen ervoor dat elk product dat aan onze klanten wordt geleverd een consistent uitstekende kwaliteit bezit.

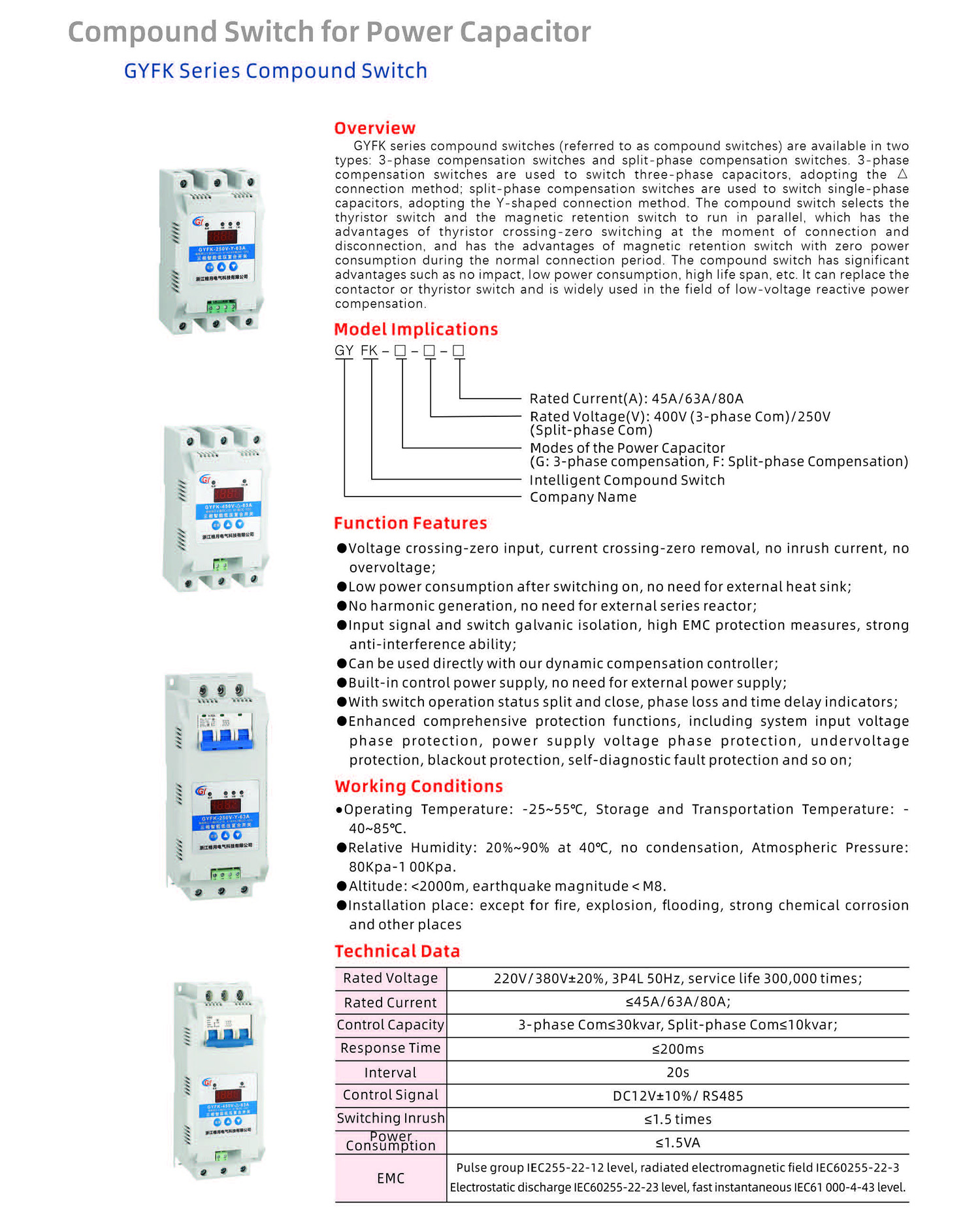

De samengestelde schakelaars van ons bedrijf ondersteunen zowel driefasige compensatie als gesplitste fasecompensatie, met een nominale compensatiecapaciteit variërend van 5 tot 10 kvar voor elke fase en een responstijd van slechts 300 milliseconden. De GYFK-250V driefasige samengestelde schakelaar met split-fasecompensatie is speciaal ontworpen om het veel voorkomende probleem met driefasige belastingsonbalans in commerciële gebouwen, fotovoltaïsche energiecentrales en intelligente productielijnen op te lossen. Het verbetert niet alleen effectief de arbeidsfactor en vermindert lijnverliezen, maar balanceert ook de driefasige stroom door middel van split-phase compensatie, waardoor de spanningskwaliteit radicaal wordt verbeterd en de belastingscapaciteit van de transformator en de veiligheid van de stroomvoorziening worden vergroot.
