Gebruikt u nog steeds wisselstroomschakelaars en SSR's voor het schakelen van condensatoren? Dit is waarom ingenieurs overstappen op samengestelde schakelaars

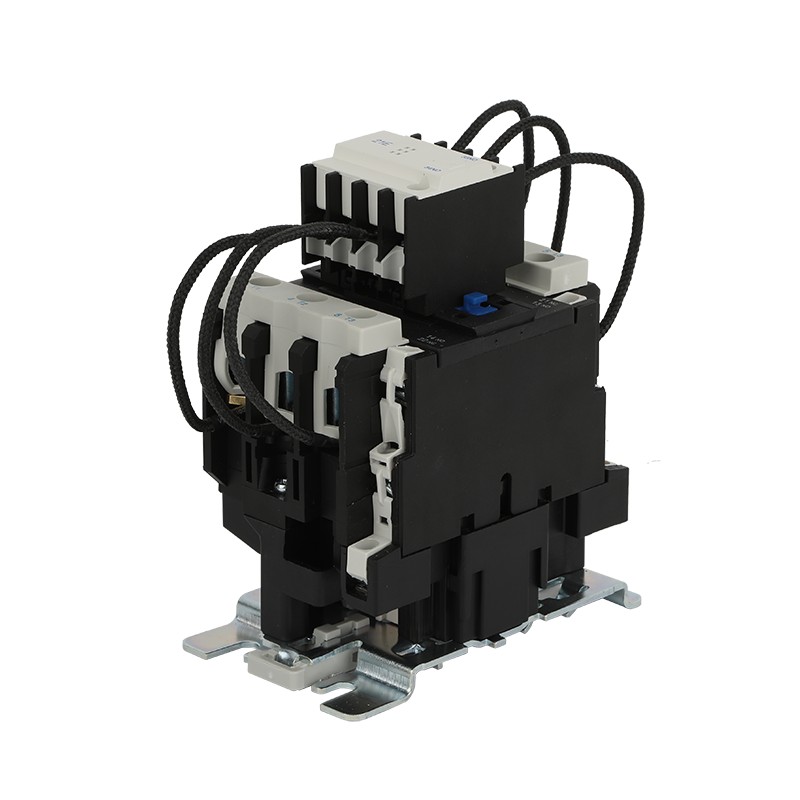

Als je ooit eencondensator schakelapparaatopblazen – en ik bedoel letterlijk opblazen – je weet precies waar ik het over heb. De luide pop. De geur van verbrand plastic. De boze blik van je baas als hij beseft dat dit de derde contactor deze maand is.

Hier is het ding. Het schakelen van condensatoren is niet hetzelfde als het schakelen van een gloeilamp. Condensatoren werken niet goed met conventionele schakelaars. Wanneer u een contactor over een ontladen condensator sluit, kan de inschakelstroom 100 maal de normale stroom bereiken. Dat is geen klik. Dat is een kleine explosie die plaatsvindt in uw paneel. En als u solid-state relais gebruikt, schakelen ze uiteraard snel. Maar ze worden ook heet – heel heet – en ze gaan niet eeuwig mee als je ze om de paar minuten fietst.

Dus wat is de oplossing? Laat me je voorstellen aan iets dat stilletjes laagspanningscompensatiesystemen voor reactief vermogen over de hele wereld heeft overgenomen. Het wordt een samengestelde schakelaar genoemd. En als je eenmaal begrijpt hoe het werkt, vraag je je misschien af ​​waarom je niet eerder bent overgestapt.

Wat is precies een samengestelde schakelaar?

De meeste ingenieurs met wie ik praat, kijken me blanco aan als ik voor het eerst verbindingsschakelaars noem. Dan laat ik ze er een zien, en ze zeggen: "Wacht, het is alsof een schakelaar en een thyristor een baby hebben gekregen？"

Dat is eigenlijk niet ver weg.

Een samengestelde schakelaar, ook wel een samengestelde schakelaar of intelligente samengestelde schakelaar genoemd, zet een hoogspannings- en hogestroomthyristor (siliciumgestuurde gelijkrichter) parallel aan een magnetisch vergrendelingsrelais-15. In het midden zit een microcontroller die de AC-golfvorm in de gaten houdt en precies bepaalt wanneer elk apparaat moet worden geactiveerd.

Dit is de schoonheid ervan. Wanneer de schakelaar een opdracht krijgt om in te schakelen, ontsteekt de thyristor eerst op het exacte moment dat de spanning nul overschrijdt. Geen golf. Geen knal. Gewoon een schone, stille verbinding. Vervolgens, een paar milliseconden later, sluit het relais en neemt de stroom over. De thyristor stopt met geleiden. Dat betekent geen warmteopwekking meer, geen grote koellichamen, geen zoemende koelventilatoren in uw kast-32.

Wanneer het tijd is om de verbinding te verbreken, gebeurt het tegenovergestelde. Het relais opent eerst, waarna de thyristor de uitschakeling bij de huidige nuldoorgang afhandelt. Nogmaals, soepel en boogvrij.

Waarom dit belangrijk is voor uw energiesysteem？

Laat ik het in cijfers uitdrukken.

Een typische AC-schakelaar die een condensatorbank schakelt, kan inschakelstromen genereren die het hele systeem belasten. Deze spanningspieken verslijten niet alleen de contactor, ze verslechteren ook uw condensatoren, knoeien met uw stroomkwaliteit en halen uiteindelijk andere componenten kapot. Sommige veldrapporten laten zien dat faciliteiten die conventionele contactors gebruiken, schakelapparaten elke zes tot twaalf maanden vervangen, afhankelijk van hoe vaak ze fietsen.

Samengestelde schakelaars lossen dat volledig op. Omdat de thyristor het schakelmoment afhandelt en het relais de stabiele stroom afhandelt, krijgt u nul inschakelstroom en nul harmonischen. Geen bogen, geen vonken, geen contactlassen-15. Het resultaat? Van apparaat wisselen dat miljoenen handelingen meegaat in plaats van duizenden.

Dan is er het hitteprobleem. Solid state relais (SSR's) zijn geweldig voor sommige toepassingen, maar bij het schakelen van condensatoren hebben ze één fatale fout: geleidingsverliezen. Een SSR bevindt zich in principe altijd in een halfgeleidende toestand als hij aanstaat, wat betekent dat hij altijd warmte genereert. Probeer er een paar in een dicht opeengepakt paneel te stapelen, en je zult al snel tegen koelingsproblemen aanlopen. Een engineeringmanager vertelde me dat zijn team een ​​hele schakelkast opnieuw moest ontwerpen, alleen maar om er de luchtstroomkanalen voor hun op SSR gebaseerde compensator in te laten passen.

Samengestelde schakelaars hebben dat probleem niet. Zodra het relais het overneemt, wordt de thyristor volledig uitgeschakeld. Stroomverbruik tijdens stabiele werking？ Bijna nul. We hebben het over 1,5 VA of minder per switch-7. Dat is geen typefout.

Waar vind je deze in de echte wereld？

De meest voorkomende plaats waar je samengestelde schakelaars tegenkomt, is in laagspanningssystemen voor blindvermogencompensatie, zoals je aantreft in fabrieken, winkelcentra, kantoorgebouwen en datacenters. Elke faciliteit met motoren, transformatoren of inductieve belastingen heeft condensatoren nodig om de arbeidsfactor te corrigeren, en die condensatoren hebben schakelapparaten nodig die na een paar duizend cycli niet uit elkaar vallen.

Neem een ​​voorbeeld uit de praktijk. Het centrale airconditioningsysteem van een groot winkelcentrum schakelde de condensatorbanken tientallen keren per dag uit. HunAC-schakelaarselke acht maanden faalden. Na de overstap naar intelligente samengestelde schakelaars heeft het systeem het energieverbruik met 18 procent verlaagd dankzij een verbeterde compensatie-efficiëntie en zijn de vervangingskosten volledig geëlimineerd. De schakelaars draaien nu drie jaar. Geen mislukkingen. Geen onderhoudsbezoeken. De onderhoudssupervisor praat er nog steeds over alsof ik een soort tovenaar ben.

Samengestelde schakelaars kunnen ook zowel driefasige als eenfasige compensatie verwerken. Voor driefasige systemen met delta-aangesloten condensatorbanken kunt u een schakelaar van het gemeenschappelijke compensatietype gebruiken. Voor split-phase Y-aangesloten opstellingen zijn er speciale modellen die elke fase onafhankelijk schakelen-7. De meeste fabrikanten bieden modellen aan van 220 V tot 690 V, met regelcapaciteiten variërend van 10 kvar tot 50 kvar.

De intelligente functies waarvan u niet wist dat u ze nodig had

Hier worden samengestelde schakelaars echt interessant. Omdat ze een microcontroller aan boord hebben, zijn het niet alleen maar domme schakelaars. Ze zijn slim.

De betere worden geleverd met ingebouwde beveiligingen die u niet zult vinden in een standaard contactor of SSR. Beveiliging tegen spanningsfaseverlies: als het systeem een ​​fase verliest, weigert de schakelaar te sluiten. Onderspanningsbeveiliging: als de voeding onder de 80 procent zakt, blijft de schakelaar open. Zelfdiagnostische foutbeveiliging: als een onderdeel intern defect raakt, zal de schakelaar niet proberen te werken. Sommige hebben zelfs temperatuursensoren en communicatiepoorten (RS232 of RS485), zodat u ze op afstand kunt bewaken en foutmeldingen kunt krijgen zonder naar paneel 15-16 te hoeven lopen.

Bedenk wat dat betekent voor uw onderhoudsroutine. In plaats van elke maand iemand op pad te sturen om rond te snuffelen in een live paneel, kun je achter een computer zitten en precies zien welke schakelaars werken en welke aandacht nodig hebben. Voor facility managers die meerdere gebouwen runnen, is dat een gamechanger.

Laten we eerlijk zijn over de nadelen

Geen enkel product is perfect en samengestelde schakelaars hebben hun beperkingen.

De belangrijkste is complexiteit. Een samengestelde schakelaar heeft meer componenten dan een eenvoudige contactor: thyristoren, relais, stuurcircuits, nuldoorgangsdetectoren. Meer onderdelen betekent meer dingen die kunnen falen. In de praktijk gebeuren de meeste storingen wanneer fabrikanten bezuinigen en onvoldoende gespecificeerde thyristors gebruiken. Een goed ontworpen samengestelde schakelaar maakt gebruik van thyristors met een vermogen van meer dan 2500 V en die zijn gedimensioneerd voor de piekstromen die het systeem kan ervaren. Goedkope versies niet. En die goedkope versies mislukken-30.

Het andere nadeel zijn de initiële kosten. Een samengestelde schakelaar kost vooraf meer dan een AC-schakelaar. Als u alleen naar regelitems op een inkooporder kijkt, ziet de contactor er goedkoper uit. Maar als je eenmaal rekening houdt met de vervangingskosten, de uitvaltijd en de arbeid om elk jaar defecte eenheden te vervangen, verandert de berekening snel.

Voor de meeste ingenieurs met wie ik heb gewerkt, bedraagt ​​de terugverdientijd bij het overstappen op verbindingen ergens tussen de zes en achttien maanden. Daarna is het pure besparing.

Hoe u de juiste samengestelde schakelaar kiest？

Als je er klaar voor bent om de overstap te maken (woordspeling bedoeld), dan is dit waar je op moet letten.

Controleer eerst de nominale spanning en het regelvermogen. De meeste systemen werken op 220V (eenfasig) of 380V (driefasig). Uw schakelaar moet overeenkomen met uw systeemspanning en de kvar-waarde van uw condensatorbanken aankunnen. Gangbare waarden gaan tot 50 kvar voor driefasige systemen en 15 kvar voor eenfasige opstellingen.

Ten tweede, zoek naar mechanische levensduurclassificaties. Een goede compoundschakelaar moet geschikt zijn voor minimaal een miljoen mechanische handelingen-7. Dat is een orde van grootte beter dan een typische contactor.

Ten derde: sla de intelligente functies niet over. Als u toch voor een samengestelde schakelaar betaalt, koop dan een schakelaar met faseverliesbeveiliging, onderspanningsblokkering en communicatiemogelijkheden. Deze extra functies kosten bijna niets om toe te voegen, maar kunnen u later duizenden euro's besparen bij het oplossen van problemen.

Ten vierde: controleer de omgevingstemperatuur. De betere schakelaars hebben een bereik van -25°C tot +70°C. Als u buiten of in een ongeconditioneerde elektrische ruimte installeert, is dat bereik van belang.

En hier is een tip die de meeste catalogi u niet zullen vertellen: samengestelde schakelaars werken niet zonder dat er een condensator of dummyload is aangesloten. Dat is geen bug, het is een veiligheidsfunctie. Probeer er niet één te testen met alleen een multimeter en vraag je af waarom er niets gebeurt.

De onderste regel

AC-schakelaarszijn goedkoop in aanschaf en duur in bezit. Solid-state relais zijn snel, maar heet en verbruiken veel energie. Samengestelde schakelaars zitten precies in het midden: ze schakelen als een thyristor en werken als een relais. Ze bieden u geen inschakelstroom, geen harmonischen, een vrijwel nul stroomverbruik en een tien keer zo lange levensduur.

Als je nog steeds condensatoren wisselt met ouderwetse contactors of worstelt met oververhitte SSR-panelen, is het tijd om jezelf een vraag te stellen: hoeveel meer kapotte contactors ga je vervangen voordat je iets beters probeert？

De onderstaande productpagina's bevatten volledige specificaties en toepassingshandleidingen. Bekijk ze eens, en als u vragen heeft over het integreren van samengestelde schakelaars in uw bestaande systeem, stuur mij dan een bericht. Ik heb
