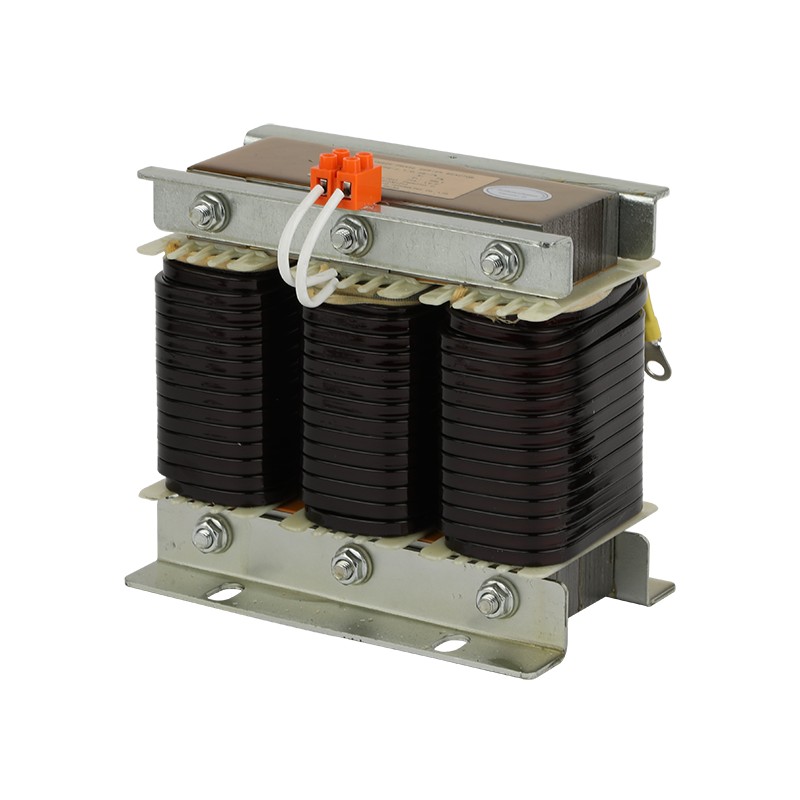

CKSG-serie reactantiepercentage 7% seriereactor

Waarom moet de reactor in serie worden geschakeld met condensatoren in plaats van parallel?

Tijdens onze dagelijkse interacties met klanten komen de ingenieurs van Geyue Electric vaak een klassieke vraag op beginnersniveau tegen: waarom worden reactoren uit de CKSG-serie in reactieve vermogenscompensatiesystemen met een lage spanning altijd in serie met condensatoren gebruikt in plaats van parallel? Deze ogenschijnlijk eenvoudige verbindingsmethode verbergt feitelijk de kernwijsheid voor het garanderen van de veilige, stabiele en economische werking van het energiesysteem. Vandaag zal Geyue Electric u, vanuit het perspectief van een ‘bewaker van het energiesysteem’, een diepgaande analyse geven van de redenen erachter.

Rolpositionering: van ‘onafhankelijk gevecht’ tot ‘gecoördineerde verdediging’

Allereerst moeten we de fundamentele rol van condensatoren en reactoren in het elektriciteitsnet echt begrijpen. De condensator is als een "voedingssoldaat", wiens hoofdtaak het genereren van capacitief reactief vermogen is, waardoor het reactieve vermogen dat wordt verbruikt door inductieve belastingen (zoals motoren, transformatoren) direct wordt gecompenseerd, waardoor de arbeidsfactor van het gehele voedingssysteem wordt verbeterd, waardoor lijnverliezen en energieverspilling worden verminderd.

De reactor, in het bijzonder een CKSG Series Reactance Rate 7% Series Reactor in deze context, dient als een "filter" en een "buffer". Als de reactor verkeerd parallel is aangesloten op de condensatoren, wordt de reactor net als de condensatoren rechtstreeks op de stroomrail aangesloten en absorbeert hij zelf inductief reactief vermogen. Dit levert niet alleen geen compensatie voor reactief vermogen op, maar verhoogt feitelijk de reactieve belasting van het systeem, wat in strijd is met het basisdoel van het compenseren van reactief vermogen en het verbeteren van de arbeidsfactor. Op dit punt zal de rol van de reactor beperkt blijven tot een zeer beperkte afvlakking of filtering, en zal hij totaal niet in staat zijn om directe bescherming voor de condensatoren te bieden.

Eenmaal in serie verbonden met de condensatoren, transformeert de CKSG Series Reactance Rate 7% Series Reactor van een "onafhankelijke gevechtseenheid" naar de "exclusieve partner" van de condensatoren. Het zal fungeren als een loyale bewaker, een verenigd "LC-seriecircuit" vormen met de condensatoren en vervolgens worden aangesloten op het elektriciteitsnet. Deze verbindingsrelatie dient als structurele pijler voor de realisatie van alle daaropvolgende beveiligingsfuncties.

Kernmissies: onderdrukking van harmonische versterking en filtering van gevaarlijke stromen

In moderne elektriciteitsnetten kan de aanwezigheid van niet-lineaire belastingen zoals frequentieomvormers en gelijkrichterapparatuur een groot aantal harmonische stromen genereren, wat een van de belangrijkste "boosdoeners" is die de veilige werking van elektrische apparatuur bedreigen. Wanneer alleen condensatoren zijn aangesloten op het laagspanningscompensatiesysteem voor reactief vermogen, zal de capacitieve reactantie van de condensatoren afnemen naarmate de frequentie van de harmonische stromen in het elektriciteitsnet toeneemt. De lage capacitieve reactantie zorgt precies voor een pad met lage impedantie voor harmonische stromen van hoge orde, wat resulteert in een abnormale versterking van de harmonische stromen. In ernstige gevallen kan de instroom van harmonische stromen ervoor zorgen dat de condensatoren oververhit raken, zelfs exploderen en het hele elektriciteitsnet vervuilen.

De toevoeging van een CKSG Series Reactance Rate 7% Series Reactor kan deze vicieuze cirkel waarin de gevaarlijke harmonische stroom blijft groeien volledig veranderen. De inductieve reactantie van de seriereactor neemt toe naarmate de frequentie van de harmonische stroom die in het elektriciteitsnet aanwezig is, stijgt. Wanneer de seriereactor in serie is geschakeld met de condensatoren, varieert de impedantie (het belemmerende effect op de stroom) van zowel de seriereactor als de condensatoren op de harmonische in tegengestelde trends met de frequentie. Door de inductantie (of reactantiesnelheid) van de seriereactor zorgvuldig te ontwerpen, kan dit circuit uit de LC-serie een hoge impedantie bieden aan specifieke harmonischen (zoals de 5e harmonische, de 7e harmonische), zoals het opzetten van een solide "filter" voor de gevaarlijke harmonische stromen om deze gevaarlijke stromen uit de compensatietak te filteren. Dit voorkomt effectief harmonische resonantie en harmonische versterking in het energiesysteem, beschermt de condensatoren zelf en zuivert de omgeving van het elektriciteitsnet.

Belangrijkste garantie: weerstand tegen sluitstroom en operationele overspanning

Wanneer condensatoren op het elektriciteitsnet worden aangesloten, ontstaat er meestal een enorme momentane stroom, die bekend staat als de sluitstroom. De waarde van de sluitstootstroom kan oplopen tot enkele tientallen keren de nominale stroom van de aangesloten condensatoren. Dergelijke frequente schakelhandelingen zullen de diëlektrische levensduur van de condensatoren en de contacten van de schakelinrichting ernstig beschadigen.

Op dit moment kan de CKSG Series Reactance Rate 7% Series Reactor functioneren als een "buffer" voor de stroom. De inductiekarakteristiek van de seriereactor bepaalt dat de stroom die door de reactor zelf vloeit niet abrupt kan veranderen, waardoor de piek en de steilheid van de sluitstootstroom aanzienlijk worden onderdrukt en vertraagd, waardoor de stroom soepel kan stijgen. Op dezelfde manier kan de reactor bij het verwijderen van een bepaalde condensatortak ook een deel van de elektromagnetische energie absorberen, waardoor de mogelijke operationele overspanning wordt onderdrukt, waardoor een extra laag van betrouwbare bufferbescherming voor de condensatoren en het gehele compensatiesysteem ontstaat.

De oplossingen van Geyue Electric: nauwgezette bescherming van systeembeveiliging

Geyue Electric begrijpt volledig de verantwoordelijkheid van reactoren als "veiligheidsagenten" en heeft daarom al de inspanningen van onze technische staf gewijd aan het ontwerp en de fabricage van de CKSG-serie Reactance Rate 7%-serie reactoren. Om de nauwkeurigheid en stabiliteit van een reactantiepercentage van 7% te verankeren, gebruiken we hoogwaardige geïmporteerde siliciumstaalplaatkernen en passen we een uniek kernsegmentatie- en luchtspleet-uithardingsproces toe om te garanderen dat de inductantie gedurende een lange gebruiksperiode onveranderd blijft. Om de ernstige hitte-uitdagingen in een harmonische omgeving te weerstaan, selecteren we F/H-kwaliteit isolatiematerialen voor hoge temperaturen en gebruiken we een vacuümimpregnatieproces om de spoelen en kernen stevig samen te laten uitharden. Dit waarborgt niet alleen de extreem lage temperatuurstijging en de stille werking van de reactoren, maar verleent ze ook aanhoudende en stabiele filterprestaties in omgevingen met hoge temperaturen.

Onze CKSG-serie Reactance Rate 7% Series Reactor is niet alleen een ideaal onderdeel dat voldoet aan theoretische principes; het is ook de kristallisatie van de geavanceerde productiefilosofie van ons bedrijf. Van rigoureus elektromagnetisch ontwerp, nauwkeurige verwerking en assemblage tot uitgebreide fabriekstesten, elke stap komt overeen met de overtuiging dat "betrouwbaarheid waarde is". We zijn er trots op dat we de markt kunnen voorzien van reactoren die kleiner van formaat, lichter van gewicht, efficiënter en met een voortreffelijk uiterlijk zijn. Ze zijn op grote schaal toegepast in verschillende industriële en commerciële stroomdistributiesystemen en zijn de betrouwbare basis geworden in de nullastcompensatie- en harmonische besturingsoplossingen van veel gebruikers.

Daarom is het kiezen van het juiste technische pad en betrouwbare apparatuurpartners net zo belangrijk als u een laagspanningscompensatiesysteem voor reactief vermogen plant of upgradet. Geyue Electric is bereid om professionele reactoren uit de CKSG-serie Reactance Rate 7% Series en complete oplossingen voor blindvermogencompensatie te leveren, om een ​​solide ondersteuning te worden voor de veilige, efficiënte en stabiele werking van uw energiesysteem. Laten we samenwerken, beginnend bij elke juiste aansluiting, en samen bouwen aan een betere stroomkwaliteit.
