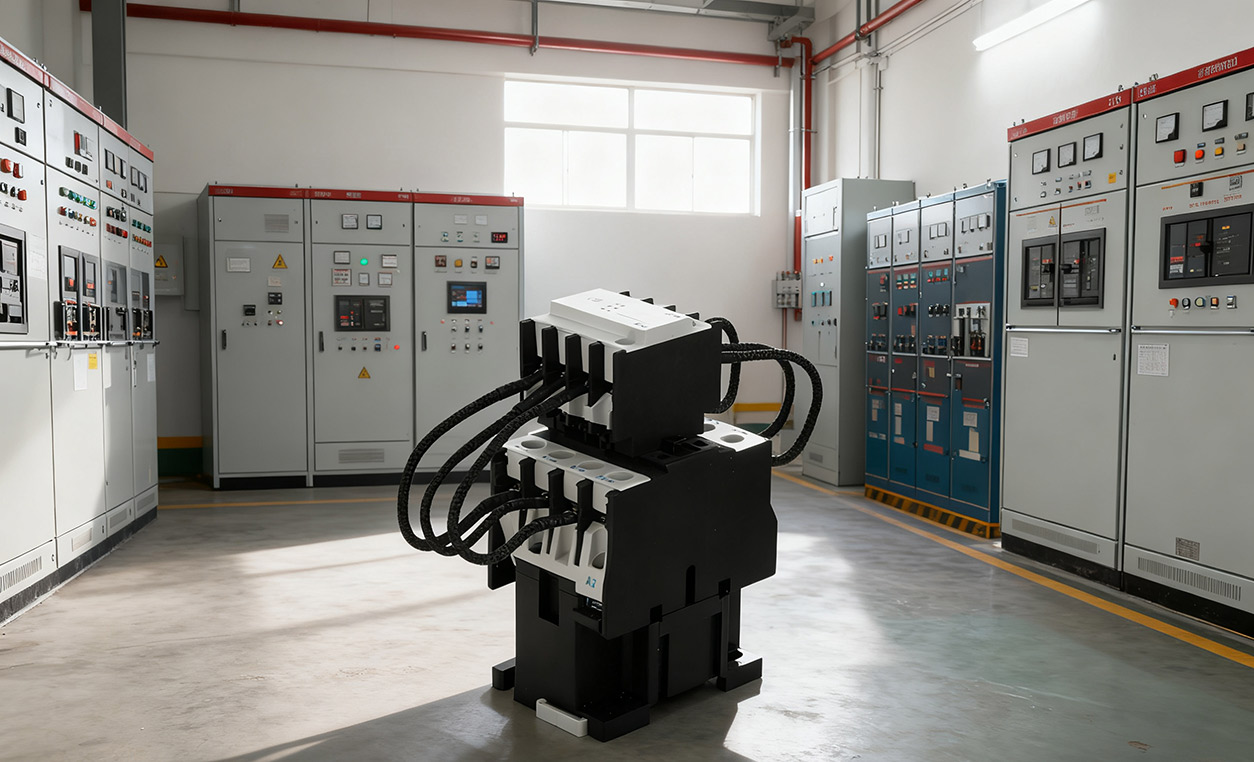

Met welke speciale ontwerpen moet het magnetische circuitsysteem van de contactor uit de CJ19-serie omgaan met de grotere elektromagnetische kracht en thermische spanning die wordt gegenereerd door veelvuldig schakelen?

Op het gebied van laagspanningscompensatieapparatuur voor reactief vermogen bepaalt de selectie van contactors rechtstreeks de stabiliteit en levensduur van het gehele systeem. Geyue Electric heeft als professionele fabrikant die gespecialiseerd is op dit gebied een diepgaand inzicht in de strenge bedrijfsomstandigheden van het schakelen van condensatoren: frequente bewerkingen meerdere keren per seconde, vergezeld van stootstromen die veel groter zijn dan die van gewone belastingen en thermische spanningen. Vandaag zullen we voor u de unieke en ingenieuze ontwerpwijsheid analyseren van het magnetische circuitsysteem van de contactors uit de CJ19-serie, die specifiek zijn ontworpen voor het schakelen van condensatoren, vergeleken met gewone contactors.

Verbeterde magnetische permeabiliteit: bouw een solide elektromagnetisch raamwerk

Het magnetische circuit is het hart van de contactor en bepaalt de efficiëntie en stabiliteit van het genereren van elektromagnetische kracht. Het magnetische circuit van gewone AC-schakelaars is hoofdzakelijk ontworpen voor resistieve of algemene inductieve belastingen, en de kern ervan maakt uitsluitend gebruik van conventionele elektrische siliciumstaalplaten. De magnetische fluxdichtheid en mechanische sterkte zijn alleen vereist om aan de algemene schakelbehoeften te voldoen. De contactors uit de CJ19-serie moeten echter te maken krijgen met totaal verschillende werkomstandigheden, namelijk frequente schokken die gepaard gaan met hoge meervoudige overstroom. Daarom is het primaire principe van het magnetische circuitontwerp voor de contactors uit de CJ19-serie het "versterken van de magnetische permeabiliteit".

De kernen van de Geyue CJ19-serie contactors zijn gemaakt van hoogwaardige koudgewalste siliciumstaalplaten met een hogere kwaliteit en minder verlies in vergelijking met die van gewone AC-contactors. Dit materiaal heeft niet alleen een hoge magnetische permeabiliteit, waardoor het snel een sterke elektromagnetische aantrekkingskracht kan opbouwen en loslaten om een ​​betrouwbare sluiting en snelle ontkoppeling van de contacten te garanderen, maar het beschikt ook over een hogere mechanische sterkte en een grotere slagvastheid. De enorme elektromagnetische kracht die wordt gegenereerd elke keer dat een condensator wordt in- of uitgeschakeld, wordt gelijkmatig overgedragen door het geoptimaliseerde ontwerp van het magnetische juk en de kernkolommen, waardoor effectief wordt voorkomen dat de kern vervormt of ruis genereert als gevolg van frequente schokken, waardoor de geometrische nauwkeurigheid en prestatiestabiliteit van het magnetische circuitsysteem bij langdurig en frequent gebruik wordt gegarandeerd.

Geoptimaliseerde warmteafvoer: injecteer het "kalme" gen in frequente operaties

De frequente schakelingen van contactors voor condensatorbanken veroorzaken niet alleen mechanische spanning, maar resulteren ook in voortdurende energieverliezen, die uiteindelijk zullen worden omgezet in warmte-energie. Onder hen zijn het koperverlies van de spoel van de contactor en het wervelstroomverlies van de ijzeren kern van de contactor de belangrijkste warmtebronnen. Het ontwerp van de warmtedissipatie van gewone contactors is doorgaans gebaseerd op de omstandigheden van continue stroomtoevoer en intermitterende werking, terwijl de contactors uit de CJ19-serie moeten omgaan met de hitte-uitdaging die ontstaat door een reactief vermogencompensatiesysteem dat in een bijna "continue werkmodus" werkt.

Om de warmte te elimineren die wordt gegenereerd door voortdurend stroomverlies, heeft Geyue Electric de contactors uit de CJ19-serie een ontwerp gegeven waarbij het magnetische circuit en de spoel kunnen samenwerken om warmte af te voeren. Ten eerste besteden het spoelframe en het wikkelproces van de door Geyue Electric geproduceerde contactors uit de CJ19-serie speciale aandacht aan het thermische geleidingspad. De spoelen van onze producten uit de CJ19-serie maken gebruik van geëmailleerde draden met een hoger hittebestendigheidsniveau dan die op de markt (zoals H-klasse) en laten een betere warmteafvoerluchtweg achter op de spoelstructuur. Ten tweede is het gelamineerde plaatproces van de ijzeren kern van onze contactors uit de CJ19-serie compacter en uniformer, waardoor wervelstroomverliezen worden geminimaliseerd. Belangrijker nog is dat het gehele elektromagnetische systeem van onze CJ19-contactors thermische simulatie-optimalisatie heeft ondergaan, waardoor wordt gegarandeerd dat de warmte die wordt gegenereerd door de ijzeren kern en de spoel snel via de contactorbasis naar de lucht kan worden afgevoerd in plaats van zich binnenin op te hopen. Ons creatieve team heeft het ontwerpconcept "actieve warmteafvoer" volledig geabsorbeerd en geïntegreerd, waardoor de temperatuurstijging van de CJ19-serie contactors op het laagste niveau in de geschiedenis wordt geregeld, waardoor de veroudering van isolatiematerialen direct wordt vertraagd en de levensduur van de spoelen wordt verlengd.

Dynamische respons: zorg voor actieconsistentie op millisecondenniveau

Het schakelen van condensatoren stelt extreem strenge eisen aan de timing. De contactors uit de CJ19-serie hebben een unieke tweestapsbediening: "eerst de stroombegrenzende weerstand aansluiten en vervolgens de hoofdcontacten kortsluiten". Deze operatie moet worden voltooid doordat het magnetische circuit het mechanische mechanisme met millisecondenprecisie aanstuurt, wat extreem hoge eisen stelt aan de dynamische responseigenschappen van het magnetische circuit.

Het magnetische circuitontwerp van gewone contactors kan zich meer richten op de statische zuigkarakteristieken, terwijl het magnetische circuitontwerp van de CJ19-serie contactors zich concentreert op de dynamische curven tijdens de aantrekkings- en vrijgaveprocessen. Door de parameters van de tegenkrachtveer en de luchtspleet van het magnetische circuit nauwkeurig te berekenen, optimaliseert Geyue Electric het ontwerp van de kortsluitring om AC-geluid en trillingen te verminderen. Als gevolg hiervan werken de door ons geproduceerde contactors uit de CJ19-serie snel, nauwkeurig en soepel tijdens elke sluiting en elke onderbreking bij frequent schakelen. Deze zeer consistente dynamische prestaties voorkomen geratel van contactorcontacten, verminderen boogerosie, zorgen voor een nauwkeurige uitvoering van de tweestapsschakelprocedure en voorkomen direct het falen van stroomonderdrukking of schade aan apparatuur veroorzaakt door operationele fouten.

Het vakmanschap van Geyue Electric: waarborg de stroomkwaliteit met professionele oplossingen

Als professionele fabrikant van laagspanningscompensatieapparatuur voor reactief vermogen in China begrijpt Geyue Electric volledig het belang van betrouwbare componenten voor de waarde van het systeem.De contactors uit de CJ19-serievan Geyue Electric zijn ontwikkeld onder leiding van de kernconcepten van het magnetische circuit en het algehele ontwerp. Ze hebben strenge levensduurtests en stootstroomimpactverificatie ondergaan, waardoor een uitstekende elektrische levensduur en stabiliteit is gegarandeerd, zelfs in echte industriële omgevingen met complexe harmonischen en veelvuldig schakelen. Als uw engineeringproject nog geen geschikte leverancier van blindvermogencompensatiesystemen voor laagspanning heeft gevonden, stuur dan uw vereisten naar ons e-mailadresinfo@gyele.com.cn. Ons professionele team helpt u bij het vinden van de beste oplossing voor blindvermogencompensatie om de kwaliteit van elektriciteit te verbeteren.
