BSMJ-serie zelfherstellende shuntcondensator met één fase
Model:BSMJ Series
BSMJ-serie zelfherstellende shuntcondensator met één fase is geschikt voor 50 Hz of 60 Hz laagspanningsstroomsysteem, voornamelijk gebruikt om de arbeidsfactor te verbeteren, reactief vermogensverlies te verminderen, de spanningskwaliteit te verbeteren, de transformatorcapaciteit aan te boren, enzovoort. Het is het beste energiebesparende product dat door verschillende landen sterk wordt aanbevolen.
Dit product voldoet strikt aan de normen GB/T 12747.1-2004 en IEC 60831-1:2014.
Dit product voldoet strikt aan de normen GB/T 12747.1-2004 en IEC 60831-1:2014.
Geyue Elektrischis een professionele fabrikant en leverancier van eenfasige zelfherstellende shuntcondensatoren uit de BSMJ-serie in China, met een fabriek in Yueqing, Zhejiang. De eenfasige zelfherstellende shuntcondensator uit de BSMJ-serie is een laagspanningsvermogenscondensator ontworpen voorcorrectie van de arbeidsfactoren blindvermogencompensatie in eenfasige wisselstroomsystemen. Het wordt veel gebruikt door industriële installaties, paneelbouwers en distributiebedrijven vanwege het betrouwbare zelfherstellende diëlektricum, de lage verliezen en de lange levensduur. Als u enkelfasige zelfherstellende shuntcondensatoren aanschaft, levert Geyue Electric standaardmodellen en aangepaste specificaties rechtstreeks vanuit de fabriek. Dit model behoort ook tot onze brederezelfherstellende shuntcondensatorserie.
Nominale spanning0,23 – 1,2 kV
Nominaal vermogen5 – 50 kvar
Frequentie50 / 60 Hz
VerbindingEenfasig
Productbeschrijving
De eenfasige zelfherstellende shuntcondensator uit de BSMJ-serie is een laagspanningsvermogenscondensator ontwikkeld door Geyue Electric voor blindvermogencompensatie in eenfasige stroomnetwerken. Parallel verbonden met inductieve belastingen zoals motoren, transformatoren en lasmachines, levert het lokaal reactief vermogen, vermindert het reactief vermogen dat van het elektriciteitsnet wordt afgenomen en brengt de arbeidsfactor terug naar 0,95 of hoger.
De condensator maakt gebruik van gemetalliseerde polypropyleenfilm met een zelfherstellend diëlektricum, verzegeld in een aluminium blik en geïmpregneerd met microkristallijne was. Als er een plaatselijke storing optreedt, verdampt de dunne metaallaag rond de fout en isoleert het defect, zodat de condensator automatisch terugkeert naar de normale werking. Dit verbetert de betrouwbaarheid aanzienlijk en verlengt de levensduur. Het behoort tot dezelfde productfamilie als onze driefasige, gesplitste fase- en cilinderontwerpen, allemaal verkrijgbaar via onzezelfherstellende shuntcondensatorverzameling.
Belangrijkste voordelen
PF
Correctie van de arbeidsfactor
Verhoogt de arbeidsfactor tot 0,95 of hoger en vermijdt boetes voor nutsvoorzieningen.
SCH
Zelfherstellend diëlektricum
Automatische isolatie van lokale storingen verlengt de levensduur en vermindert het onderhoud.
LQ
Spanningskwaliteit
Stabiliseert de busspanning en vermindert spanningsval en flikkering.
EF
Energie-efficiëntie
Verlaagt lijn- en transformatorverliezen en maakt transformatorcapaciteit vrij.
Materialen en vakmanschap
Hoogwaardige geïmporteerde basisfilm van polypropyleen
Basisfilm afkomstig van gerenommeerde leveranciers, waarbij gebruik wordt gemaakt van geïmporteerde polypropyleenfilm met nauwkeurige gemetalliseerde zink- en aluminiumcoating. Het filmoppervlak van elke basisfilm is schoon en intact en biedt een gladde en uitzonderlijk heldere afwerking die zorgt voor een stabiele capaciteit en lage diëlektrische verliezen gedurende de levensduur van de condensator.
Geleidende koperen gevlochten draad
Kopergevlochten draad met uitstekende weerstand tegen oxidatie en corrosie. Geselecteerd voor fijne breidichtheid zonder oppervlaktebramen. De breedte, dikte en soortelijke weerstand van de extrusie voldoen strikt aan de nationale GB/T-normen, waardoor een lage contactweerstand en een stabiele stroomdraagcapaciteit worden gegarandeerd.
Hoogzuivere zinkgoud-spraycoating
Zeer zuiver zinkpoeder wordt via het boogspuitproces tot een fijne spray verneveld en vervolgens met hoge snelheid op de filmlaagopening van het oppervlak van de condensatorkernsamenstelling gespoten. De goudspuitlaag en de gemetalliseerde filmlaag combineren nauw met elkaar, met een fijne deeltjesgrootte en uniforme dikte, waardoor de contactweerstand laag blijft.
Hoogwaardig microkristallijn wasimpregneermiddel
Microkristallijne was met goede elektrische eigenschappen, hoge hittebestendigheid en sterke verouderingsstabiliteit wordt gebruikt als basiswas van vast impregnatiepotmateriaal. Door gaten en holtes in de onderdelen op te vullen, wordt de condensator stevig afgedicht en wordt de sterkte van de materialen aanzienlijk vergroot, waardoor de warmteafvoer en de levensduur worden verbeterd.

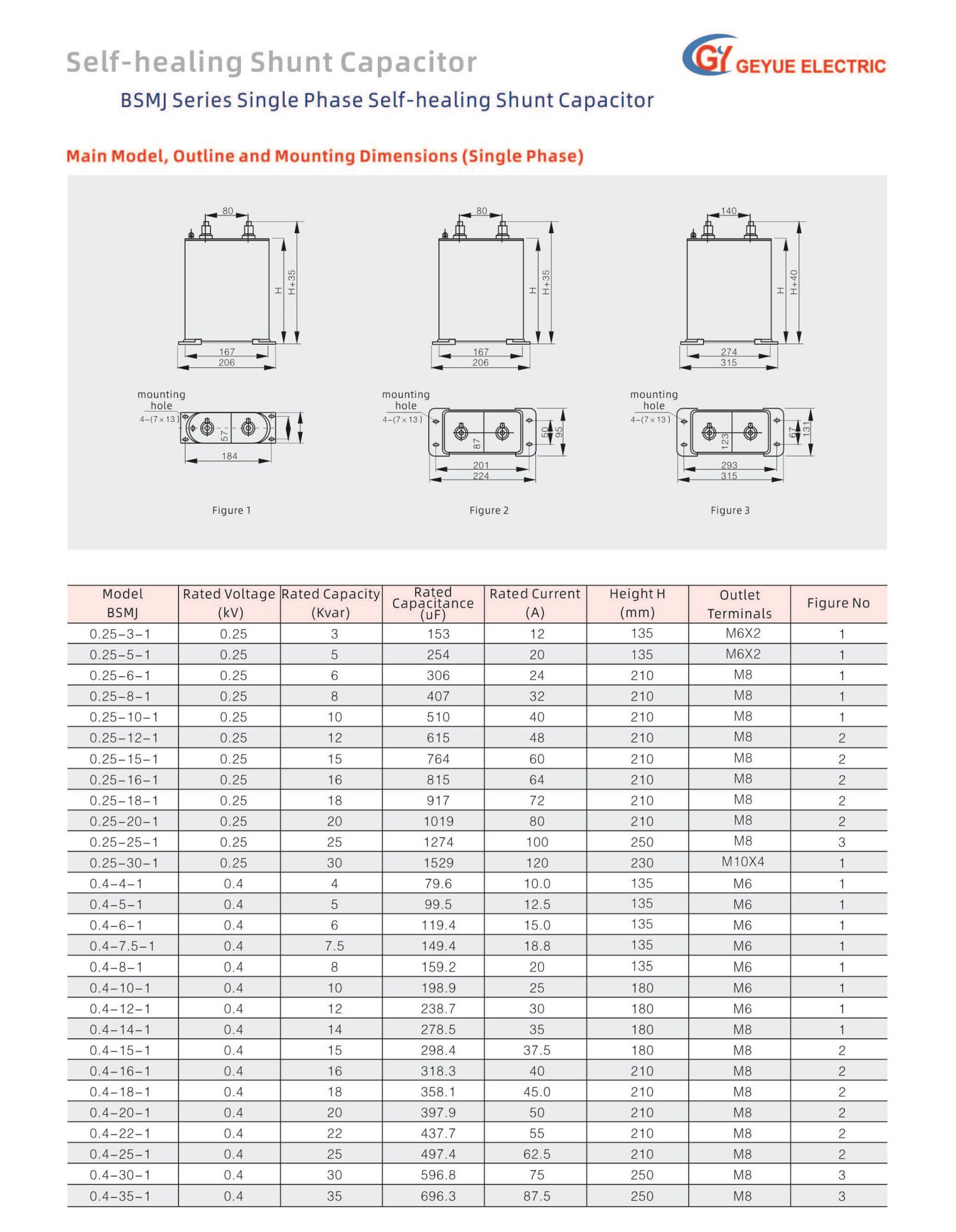

Technische specificaties
| Parameter | Typische waarde |
|---|---|
| Model | BSMJ-serie eenfasig |
| Nominale spanning | 0,23 kV – 1,2 kV (gebruikelijk: 0,4 / 0,45 / 0,48 / 0,525 / 0,69 kV) |
| Nominaal vermogen | 5 – 50 kvar per eenheid |
| Nominale frequentie | 50 Hz / 60 Hz |
| Verbinding | Eenfasig |
| Diëlektrisch | Zelfherstellende gemetalliseerde polypropyleenfilm |
| Impregneerbaar | Microkristallijne was |
| Bescherming | Overdrukscheider, interne zekering |
| Ontladingsweerstand | Ingebouwd, de spanning zakt binnen 1 minuut onder de 50 V |
| Normen | GB/T 12747.1-2004, CEI 60831-1:2014 |
| Behuizing | Aluminium blikje |
| Verliezen | Lage diëlektrische verliezen, hoog rendement |
| Koeling | Natuurlijke koeling |
| Certificering | ISO9001, ISO14001, ISO45001 |
Typische toepassingen
Industriële installaties en werkplaatsen
Motoren en compressoren
Transformatoren en distributiepanelen
Las- en inductieapparatuur
Commerciële HVAC en verlichting
On-site en gecentraliseerde compensatie
Selectie- en installatiegids
Bereken de vereiste kvarBepaal het benodigde reactieve vermogen op basis van de huidige arbeidsfactor en de beoogde arbeidsfactor. Als vuistregel vereist het verhogen van de arbeidsfactor van 0,75 naar 0,95 ongeveer 0,55 kvar per kW actieve belasting.
Controleer de bedrijfsspanningKies een condensator die geschikt is voor de werkelijke bedrijfsspanning van uw systeem, en niet alleen voor de nominale netspanning. In eenfasige netwerken is een vermogen van 0,23 kV of 0,25 kV gebruikelijk.
Evalueer harmonischenAls frequentieregelaars, gelijkrichters of lasapparatuur aanwezig zijn, kunnen harmonischen de condensator overbelasten. Combineer dan de condensator met aserie reactorom een ontstemde condensatorbank te vormen, met behulp van een reactantiesnelheid van 7% of 14%, gebaseerd op uw harmonische spectrum.
Kies het schakelapparaatGebruik condensatorschakelaars of samengestelde schakelaars om de inschakelstroom te beperken. Stel de regelaar voor elke stap in op de juiste schakelvolgorde en vertraging.
Bevestig de installatievoorwaardenInstalleer de condensator in een goed geventileerde ruimte, uit de buurt van warmtebronnen, met voldoende ruimte voor warmteafvoer. Draai de klemmen vast met het voorgeschreven aanhaalmoment en controleer de ontladingsweerstand voordat u de unit in gebruik neemt.
Onderhoudstip:Voer maandelijks een visuele inspectie uit, controleer de aansluitingen elke drie tot zes maanden en draai ze vast, en meet jaarlijks de capaciteit. Vervang elke condensator die bolling, lekkage of een capaciteitsverlies van meer dan 10% van de nominale waarde vertoont.

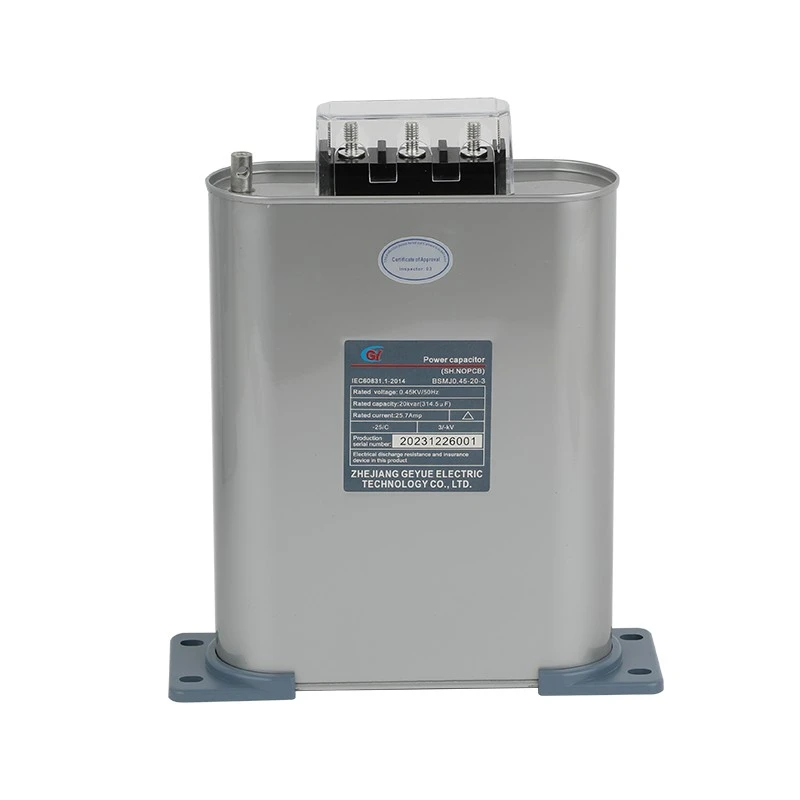

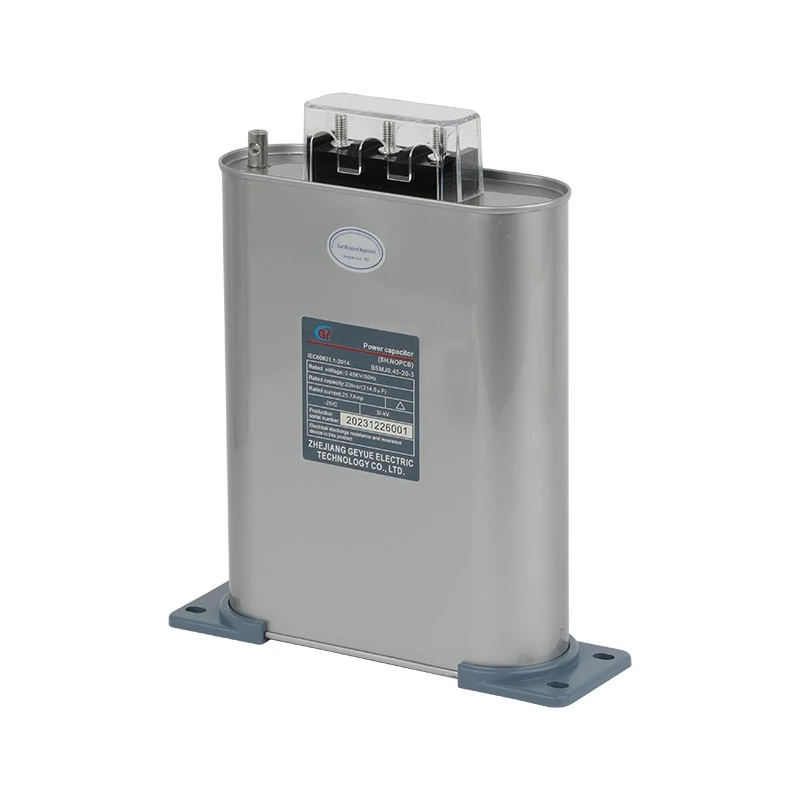

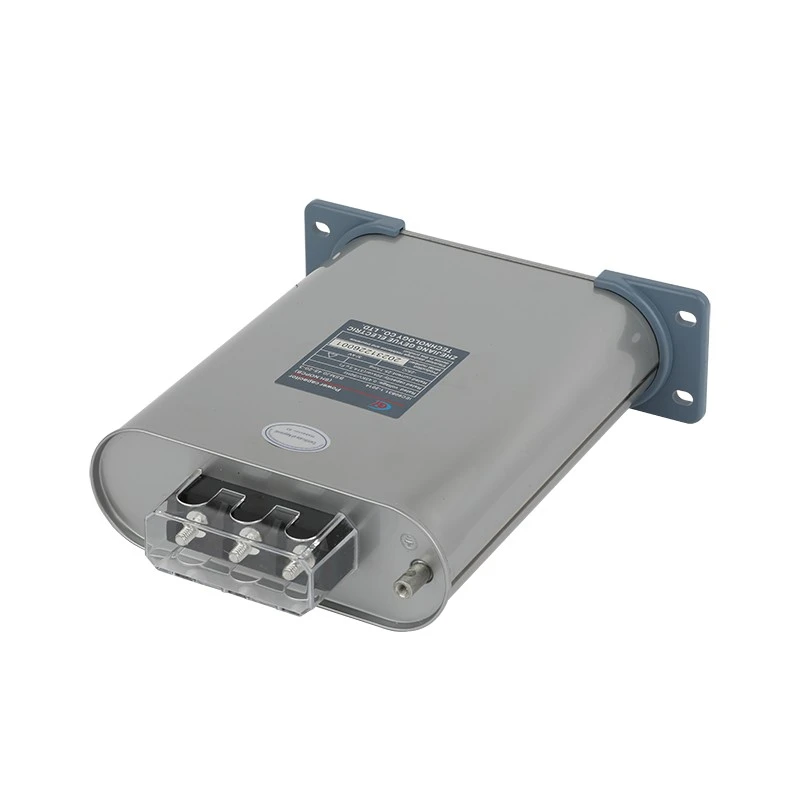

Productafbeeldingen
Veelgestelde vragen
Waar wordt de enkelfasige zelfherstellende shuntcondensator uit de BSMJ-serie voor gebruikt?
Het is een laagspanningsvermogenscondensator die is ontworpen om de arbeidsfactor te verbeteren, reactief vermogensverlies te verminderen, de spanningskwaliteit te optimaliseren en extra transformatorcapaciteit vrij te maken in eenfasige wisselstroomsystemen.

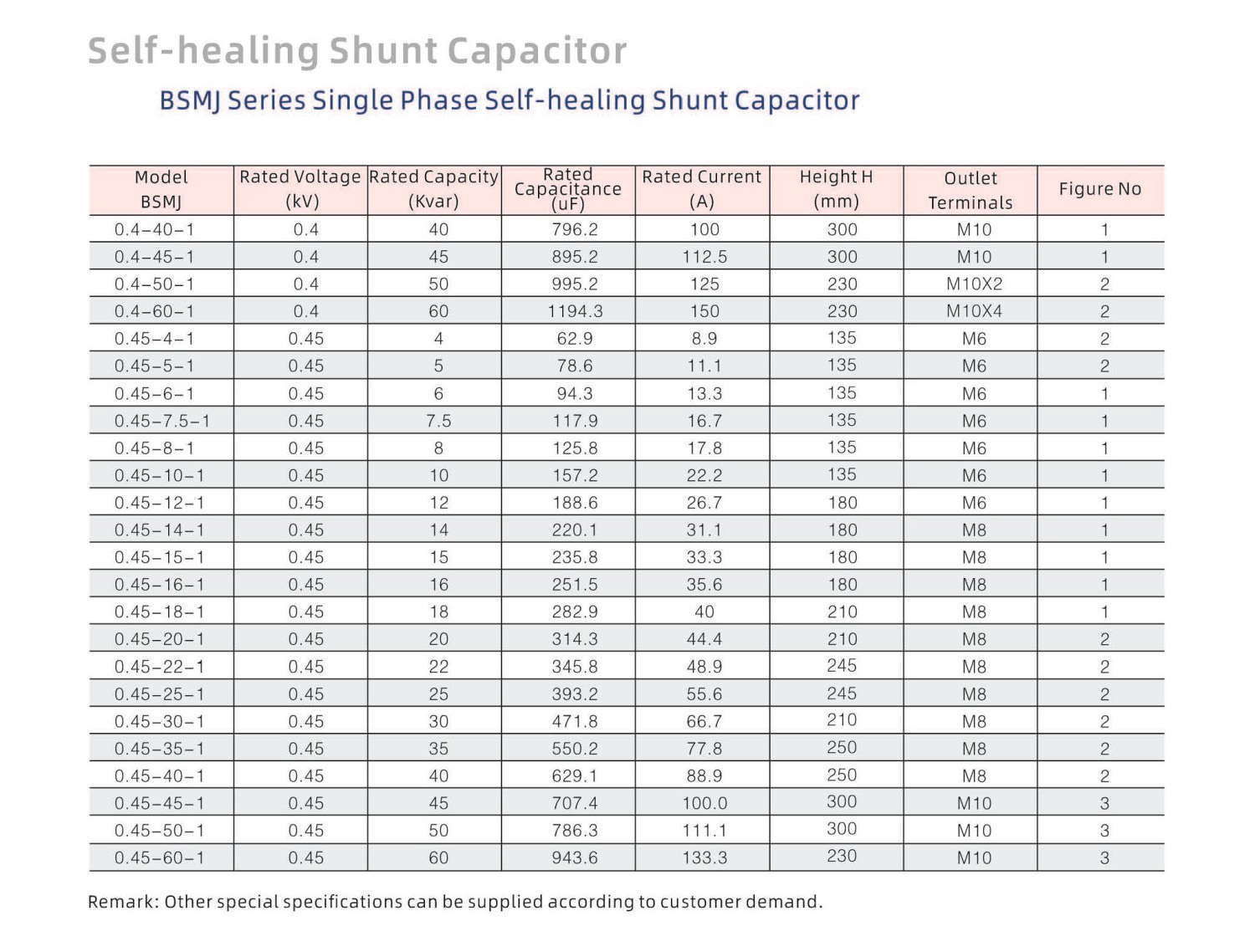

Welke spannings- en uitgangswaarden zijn beschikbaar?
Standaard nominale spanningen variëren van 0,23 kV tot 1,2 kV, met gemeenschappelijke waarden van 0,4, 0,45, 0,48, 0,525 en 0,69 kV. Het nominale vermogen bedraagt doorgaans 5 tot 50 kvar per eenheid, en aangepaste vermogens zijn op aanvraag verkrijgbaar.
Wat betekent "zelfherstel" in deze condensator?
Zelfherstel betekent dat een plaatselijke doorslag van het diëlektricum, veroorzaakt door overspanning, snel door de condensator zelf wordt geïsoleerd. De dunne metaallaag rond de fout verdampt, zodat de condensator automatisch terugkeert naar de normale werking, waardoor de betrouwbaarheid en levensduur aanzienlijk worden verbeterd.
Aan welke normen voldoet deze condensator?
De eenfasige zelfherstellende shuntcondensator uit de BSMJ-serie is vervaardigd en getest volgens GB/T 12747.1-2004 en IEC 60831-1:2014.
Heb ik een seriereactor nodig met deze condensator?
Als uw systeem harmonische genererende belastingen heeft, zoals frequentieregelaars, gelijkrichters of lasapparatuur, wordt een seriereactor sterk aanbevolen om resonantie te voorkomen en de condensator te beschermen tegen harmonische overbelasting. Er wordt een reactantiepercentage van 7% of 14% geselecteerd op basis van het harmonische spectrum.
Kan ik aangepaste specificaties bestellen?
Ja. Geyue Electric levert zowel standaardmodellen als klantspecifieke specificaties, inclusief spanning, kvar en behuizingsopties. Neem contact met ons op met uw projectvereisten voor een offerte op maat.
Gerelateerde producten
Vraag een offerte voor condensatoren uit de BSMJ-serie aan
Vertel ons uw systeemspanning, vereiste kvar, harmonische omstandigheden en installatietype.
Onze technici adviseren u de juiste condensator uit de BSMJ-serie voor uw project.
