Reactiepercentage 7% of 14%? Hoe moeten seriereactoren worden geselecteerd om harmonische risico's effectief te vermijden?

In laagspanningsstroomdistributiesystemen worden blindvermogencompensatie en harmonischenbeheer steeds meer de topprioriteiten voor het verankeren van de stroomkwaliteit. Wanneer er niet-lineaire belastingen zoals frequentieomvormers en gelijkrichters in het elektriciteitsnet aanwezig zijn, vervuilen de hoge harmonischen die door deze belastingen worden gegenereerd niet alleen het elektriciteitsnet, maar vormen ze ook een directe bedreiging voor de veilige werking van arbeidsfactorcondensatoren en het gehele reactieve laagspanningscompensatiesysteem. Als toonaangevende fabrikant op het gebied van laagspanningscompensatie voor reactief vermogen in China begrijpt Geyue Electric duidelijk dat het kiezen van de juiste reactantiesnelheid van de seriereactor de belangrijkste technische beslissing is voor het bouwen van een betrouwbaar filtercompensatiesysteem.

Reactantiesnelheid: de "afstemfrequentie" voor harmonische controle

De reactantiesnelheid van de seriereactoren is geen willekeurig ingestelde parameter. Het bepaalt welke harmonische het LC-circuit bestaat uit deserie reactorEncondensatorenheeft een lage impedantie. Dit circuit lijkt op een akoestische resonatorholte, die een "absorptie"-effect heeft op harmonische stromen met specifieke frequenties. Een circuit met een reactantiesnelheid van 7% stemt en verzwakt hoofdzakelijk de 7e harmonische (350 Hz) met het hoogste gehalte in het elektriciteitsnet; terwijl een circuit met een reactantiesnelheid van 14% voornamelijk de 5e harmonische (250 Hz) afstemt en verzwakt. De keuze van het reactantiepercentage (7% of 14%) voor de seriereactoren hangt in de eerste plaats af van de precieze diagnose van het harmonische spectrum ter plaatse. Onjuiste selectie faalt niet alleen in het onderdrukken van harmonischen, maar kan ook resonantieversterking van specifieke harmonischen veroorzaken, wat tot rampzalige gevolgen kan leiden. Geyue Electric raadt altijd aan dat, voordat een compensatieschema voor blindvermogen bij laagspanning wordt ontworpen, een professioneel instrument wordt gebruikt voor het meten van de stroomkwaliteit, of dat de harmonische analysefunctie die in de powerfactorcontroller is ingebouwd, wordt gebruikt om belangrijke gegevens te verkrijgen, wat een praktische basis biedt voor het wetenschappelijk selecteren van een redelijke reactantiesnelheid voor de seriereactoren.

De divergentie tussen7%En14%in typische toepassingsscenario's

In praktische toepassingen hangt de keuze van de reactantiesnelheid voor seriereactoren nauw samen met de belastingskarakteristieken. In scenario's voor de zware industrie en de procesindustrie die worden gedomineerd door apparatuur zoals frequentieomvormers en middenfrequentieovens, wordt het harmonische spectrum doorgaans gedomineerd door de 5e harmonische. In dergelijke gevallen moet een seriereactor met een impedantie van 14% worden geselecteerd om deze harmonische stroom effectief te absorberen en de condensator te beschermen tegen overstroomschade. In datacenters, commerciële gebouwen en industriële omgevingen die worden gedomineerd door gelijkrichtapparatuur, is de zevende harmonische component vaak prominenter aanwezig. In dergelijke gevallen zou een schema met een reactantiepercentage van 7% geschikter zijn. Een geavanceerd systeem voor blindvermogencompensatie kan meerdere afgestemde filtertakken met verschillende reactantiesnelheden configureren om de belangrijkste harmonische spectra te dekken. De kernvermogensfactorregelaarin het systeem voert het, door het implementeren van flexibele condensator-schakelstrategieën, een intelligent gecoördineerd beheer van alle vestigingen uit. Dit architecturale ontwerp is specifiek ontworpen om complexe harmonische omgevingen aan te kunnen en uiteindelijk een verfijnd beheer van de stroomkwaliteit te bereiken.

De CKSG-serie van Geyue Electric: elk procentpunt van een betrouwbaar gen

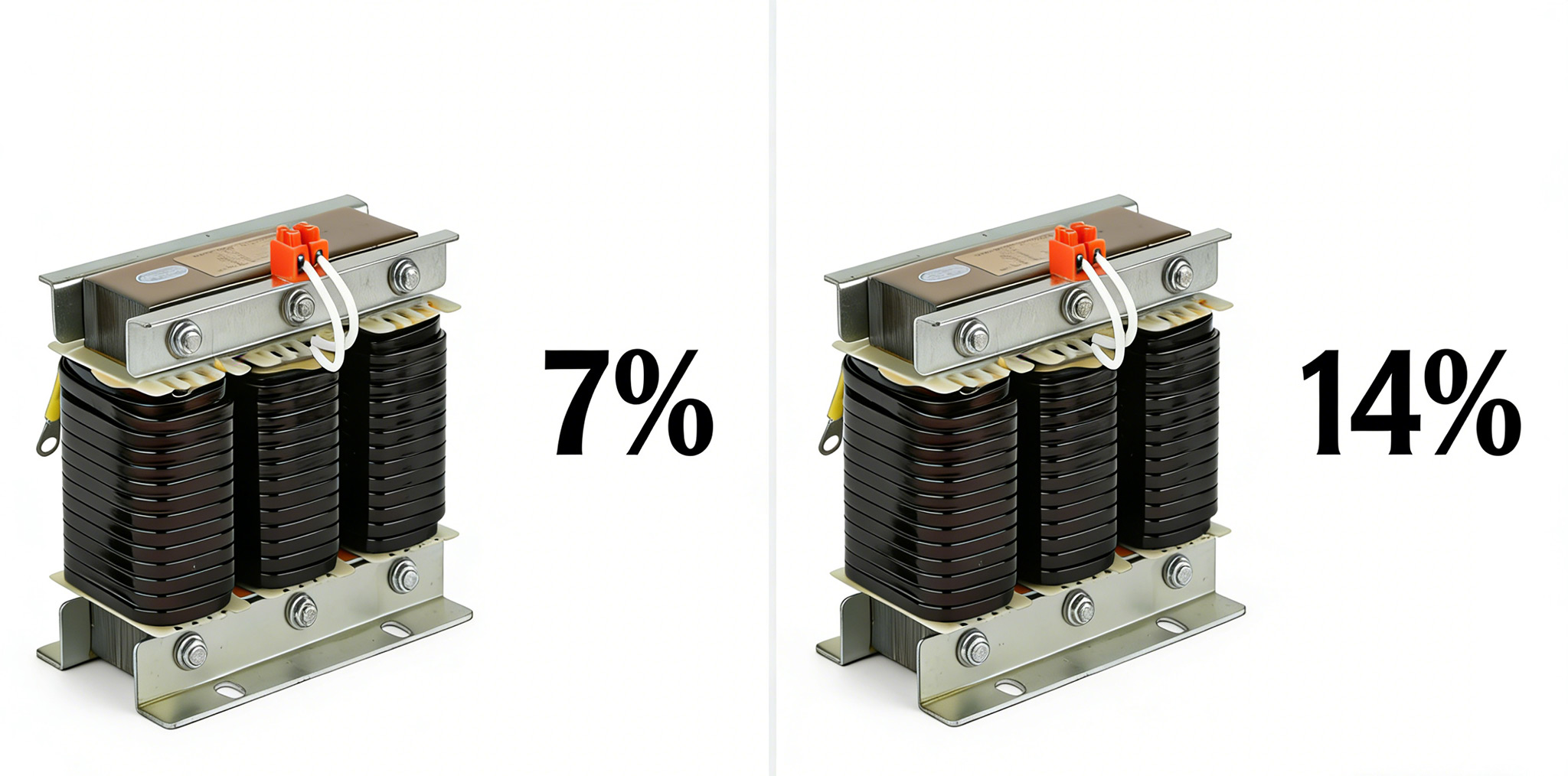

De nauwkeurigheid van de reactantiesnelheid van de seriereactor is alleen voldoende om in de ontwerptekeningen te worden gespecificeerd. De stabiliteit en betrouwbaarheid op lange termijn van de seriereactor moeten worden gegarandeerd door het uitstekende productieproces van de fabrikant. Geyue Electric heeft deCKSG-serie laagspanningsreactoren, die speciaal is ontworpen om aan deze veeleisende eis te voldoen. Of het nu een 7% of 14% reactantiesnelheidsmodel is, ons bedrijf gebruikt altijd hoogwaardige geïmporteerde koudgewalste georiënteerde siliciumstaalplaten als kernmateriaal, en door een uniek giet- en uithardingsproces van epoxyhars verschuift de luchtspleet van de kern nooit onder trillingen en temperatuurveranderingen, waardoor de levenslange stabiliteit van de inductiewaarde wordt gewaarborgd. De spoelen van onze seriereactoren maken gebruik van zeer zuivere, zuurstofvrije koperen wikkelingen, gecombineerd met het H-klasse isolatiesysteem en een vacuümimpregnatieproces, zodat de seriereactoren een extreem lage temperatuurstijging en bedrijfsgeluid kunnen handhaven, zelfs bij hoge temperaturen en zware belasting. Dit onwankelbare streven naar precisie is onze eeuwige toewijding aan elke gebruiker: elk procentpunt van de reactantiesnelheid van onze seriereactoren is werkelijk nauwkeurig en dient als een solide hardwarebasis voor het filtereffect van elke afgestemde filtertak in het blindvermogencompensatiesysteem.

Geyue Electric streeft ernaar gebruikers een complete waardeketen te bieden die professionele diagnose, nauwkeurige selectie, levering van hoogwaardige componenten en intelligente besturing vanuit systeemperspectief omvat. Ons technische team kan de belastingskarakteristieken van uw elektriciteitsnet analyseren en u het optimale configuratieschema voor de reactantiesnelheid van 7% of 14% aanbevelen, of zelfs een complexere hybride filtercompensatiekast voor u ontwerpen. Het kiezen van de juiste reactantiesnelheid is het wetenschappelijke uitgangspunt om harmonische risico's te vermijden; Door voor Geyue Electric te kiezen, krijgt het gehele energiekwaliteitsbeheersysteem een ​​betrouwbaar leven. Stuur uw vraag over compensatie van blindvermogen bij laagspanning naarinfo@gyele.com.cn. Laten we samen de zuiverheid en efficiëntie van uw elektriciteitsnet beschermen met de solide bescherming van onze reactoren uit de CKSG-serie en de professionele systeemontwerpmogelijkheden.
