Laagspanningsseriereactor

In moderne industriële elektriciteitsnetten fungeren niet-lineaire belastingen zoals frequentieomvormers en gelijkrichterapparatuur als "harmonische emitters", waarbij ze voortdurend hoogfrequente harmonische vervuiling injecteren in het net waarmee ze zijn verbonden. De vermogenscondensatoren, die verantwoordelijk zijn voor de compensatie van reactief vermogen, zijn vaak het zwaarst getroffen door de harmonische "aanvallen" en worden vaak blootgesteld aan schade door oververhitting of veroorzaken zelfs resonantie-ongelukken. In zo'n sterk harmonisch vervuilde omgeving zijn de laagspanningsreactoren absoluut noodzakelijk: ze kunnen transformeren in de 'loyale ridders' die de veiligheid van het elektriciteitsnet waarborgen, het gehele laagspanningscompensatiesysteem voor reactief vermogen redden van de gevaren van falen en hun ingenieuze elektromagnetische ontwerp gebruiken om een ​​solide verdedigingslinie voor de stroomcondensatorbanken op te bouwen.

Harmonische storingen hebben niet alleen invloed op een enkele condensatorcomponent; in plaats daarvan veroorzaken ze een negatieve kettingreactie in het hele elektriciteitsnetwerk, waardoor een vicieuze cirkel ontstaat van ‘probleemversterking’ naar ‘geconcentreerde schade’. Hoogfrequente harmonische stromen veroorzaken een aanzienlijke toename van het diëlektrische verlies van condensatoren, wat leidt tot abnormale oververhitting in de condensatoren en versnelde veroudering van de isolatie. Wat zelfs nog gevaarlijker is, is dat wanneer de frequentie van de harmonischen in het elektriciteitsnet dicht bij de inherente frequentie van het "condensator-energienet"-circuit ligt, er een onverwachte parallelle resonantie optreedt, en de aanzienlijk verhoogde harmonische spanning tientallen keren meer harmonische stroom in deze cyclus zal drijven. In deze vicieuze cirkel waarin harmonischen de boosdoener zijn, zijn de slechte daden van harmonischen op condensatoren hetzelfde als het kunstmatig aanbrengen van continue elektrische schokken met hoge spanning tussen de aansluitingen van de condensatoren, waardoor de kans groot is dat de condensatoren uitpuilen, barsten of in brand vliegen, waardoor de veiligheid van het stroomdistributiesysteem ernstig in gevaar komt.

De manier waarop de laagspanningsreactoren het elektriciteitsnet beveiligen, ligt in de wijsheid van het ‘reconstrueren van de impedantie’. De seriereactor combineert zijn inductieve reactantie (XL) met de capacitieve reactantie (XC) in serie om een ​​gecombineerd circuit te vormen dat gevoelig is voor specifieke frequenties, ook wel een "afgestemd filter" genoemd. Laten we een metafoor gebruiken om dit te begrijpen: we kunnen een groep condensatoren beschouwen als een brede weg die "open" is voor alle stroomfrequenties. Harmonische krachten kunnen vrijelijk deze weg betreden en ernstige opstoppingen (overbelasting) veroorzaken. De rol van de seriereactor is het opzetten van een ‘intelligent tolhuisje’ op het kruispunt, waardoor bijna alle harmonische stromen daarbuiten worden geblokkeerd. Door nauwkeurige berekening en afstemming presenteert dit gecombineerde circuit (een groep condensatoren en een seriereactor) capacitieve kenmerken voor de fundamentele golf (50 Hz), dat wil zeggen dat het tolhuisje groen licht geeft voor de fundamentele golf, waardoor wordt gegarandeerd dat de reactieve vermogenscompensatie helemaal niet wordt beïnvloed; terwijl voor de schadelijkste doelharmonischen (zoals 5e/250 Hz) dit gecombineerde circuit een zeer hoge totale impedantie vertoont, dat wil zeggen dat het tolhuisje rood licht geeft aan de doelharmonischen, waardoor een stevige "elektromagnetische barrière" wordt gevormd. Het resultaat is dat de overgrote meerderheid van de harmonische stromen door deze barrière wordt geëlimineerd en in paden met een lagere systeemimpedantie terechtkomt of wordt geabsorbeerd door filterapparatuur, waardoor de harmonische stroom die door de condensatoren vloeit aanzienlijk wordt verminderd, waardoor resonantieversterking fundamenteel wordt vermeden.

De eerste laag van drievoudige bescherming van de Low Voltage Series Reactor komt voornamelijk tot uiting in de directe bescherming van de condensatoren. De reactor vermindert het harmonische stroomvoerende vermogen en het diëlektrische verlies van de condensatoren aanzienlijk, herstelt de bedrijfstemperatuur van de condensatoren naar normaal en garandeert de levensduur van de condensatoren. De tweede laag van drievoudige bescherming komt tot uiting in de verbetering van het veiligheidsniveau van het systeem. De reactor onderdrukt effectief resonante overspanningen en overstromen die het hele stroomdistributiesysteem in gevaar kunnen brengen, waardoor de werking van transformatoren en kabels stabieler kan zijn. De derde laag van drievoudige bescherming komt tot uiting in de optimalisatie van de compensatie-efficiëntie. In een schone stroomomgeving kan de condensator nauwkeuriger de vereiste capacitieve reactantie inschakelen, waardoor de efficiëntie van de arbeidsfactorcorrectie wordt verbeterd en onjuiste uitschakelacties of compensatiefouten als gevolg van harmonischen worden vermeden.

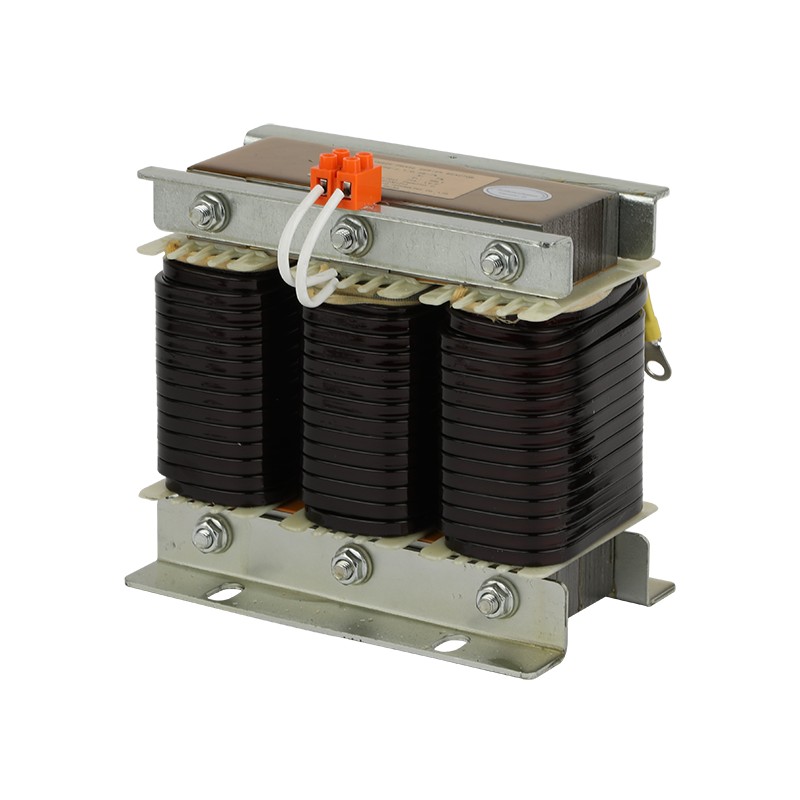

Geyue Electric begrijpt volledig dat harmonische controle geen strijd is die door één enkel onderdeel wordt uitgevochten, maar eerder een oorlog tegen de verdediging van het elektriciteitsnet die een nauwkeurig ontwerp en systeemcoördinatie vereist. Geyue Electric biedt niet alleen krachtige en betrouwbare "guardian knights", de laagspanningsreactoren uit de CKSG-serie, maar streeft er ook naar gebruikers een complete set oplossingen voor blindvermogencompensatie bij laagspanning aan te bieden, van nauwkeurige metingen, harmonische analyse tot aangepast filtercompensatieontwerp. Ons technische team is bekwaam in het ter plekke diagnosticeren van de kenmerken van harmonische bronnen en het afstemmen van de meest geschikte reactantiesnelheid en compensatiecapaciteit voor gebruikers, om ervoor te zorgen dat de reactor en de condensator samenwerken om de beste beschermende efficiëntie te bereiken. Als u voor Geyue kiest, betekent dit dat u hebt gekozen voor het systematische interpretatievermogen en het praktische probleemoplossende vermogen voor problemen met de netvoedingskwaliteit. Wij zijn bereid om elke watt elektriciteit in uw distributiesysteem te beschermen tegen een veilige, schone en efficiënte bedrijfsvoering met professionele technologie en betrouwbare producten.
