Eenfasige cilindrische condensator

In een enkelfasig laagspanningsstroomdistributiesysteem is de schakelwerking van eenfasige cilindrische condensatoren als die van een danser die het ritme nauwkeurig moet beheersen. De inschakelstroom die door de condensatoren wordt gegenereerd op het moment van schakelen kan mogelijk een latente verstoring worden die de stabiele werking van het systeem beïnvloedt. Een grondig begrip van de unieke kenmerken van de inschakelstroom van de eenfasige cilindrische condensatoren en de beheersing van effectieve onderdrukkingsstrategieën vormen de belangrijke technische basis voor het bouwen van een efficiënt en betrouwbaar compensatiesysteem.

Vergeleken met het stootstroomgedrag van het driefasige systeem vertoont de stootstroom die wordt gegenereerd wanneer een eenfasige cilindrische condensator wordt in- of uitgeschakeld een grotere willekeur en onvoorspelbaarheid. Wanneer de condensator op de piekspanning op het elektriciteitsnet is aangesloten, is de daarin opgeslagen energie bijna nul. Op dit moment zal de netspanning een scherp laadeffect uitoefenen op de condensator via de lijnimpedantie, waardoor de momentane stroom potentieel meerdere keren de nominale stroom kan bereiken. Deze hoogfrequente transiënte stroom met hoge amplitude veroorzaakt niet alleen een plotselinge daling van de systeemspanning, maar genereert ook een enorme elektrodynamische kracht in de condensator. De langdurige accumulatie van deze elektrodynamische kracht zal leiden tot vermoeidheid en beschadiging van de gemetalliseerde filmelektroden. Vooral in systemen waar sommige condensatoren al in bedrijf zijn, zullen de later aangesloten condensatoren ook worden onderworpen aan de omgekeerde ontladingsimpact van de reeds geladen condensatoren. Dit gesuperponeerde stootstroomfenomeen met meerdere bronnen is complexer dan dat van het driefasensysteem.

Om de inschakelstroom van eenfasige cilindrische condensatoren te onderdrukken, moeten er inspanningen worden geleverd vanuit twee aspecten: timingcontrole en impedantiebeheer. De meest effectieve manier om de inschakelstroom te elimineren is het toepassen van de synchrone schakeltechnologie op basis van spanningsnuldoorgangsdetectie, die de spanningsstap op het laadmoment fundamenteel vermijdt en de eenfasige condensator in staat stelt soepel verbinding te maken met het elektriciteitsnet op het nuldoorgangspunt van de spanning. Voor systemen zonder de voorwaarde voor synchroon schakelen is de meest economische en praktische keuze het aansluiten van een specifieke reactor in serie op elke condensator. Door de circuitimpedantie door de reactor te vergroten, wordt de stroomstijgsnelheid effectief beperkt en wordt de inschakelstroomverhouding binnen vijf keer de nominale stroom geregeld. In het geval dat meerdere condensatoren parallel zijn aangesloten, moet een minimaal schakeltijdsinterval worden ingesteld om ervoor te zorgen dat de vorige groep condensatoren het laadproces voltooit voordat de volgende condensatoren in werking worden gesteld, waardoor wederzijdse impact tussen de condensatoren wordt vermeden.

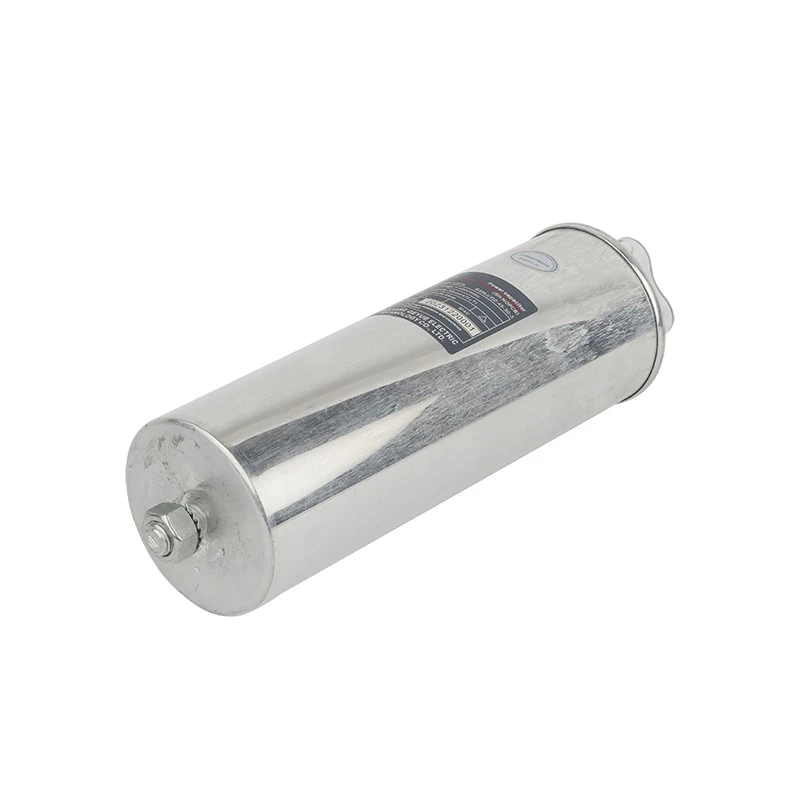

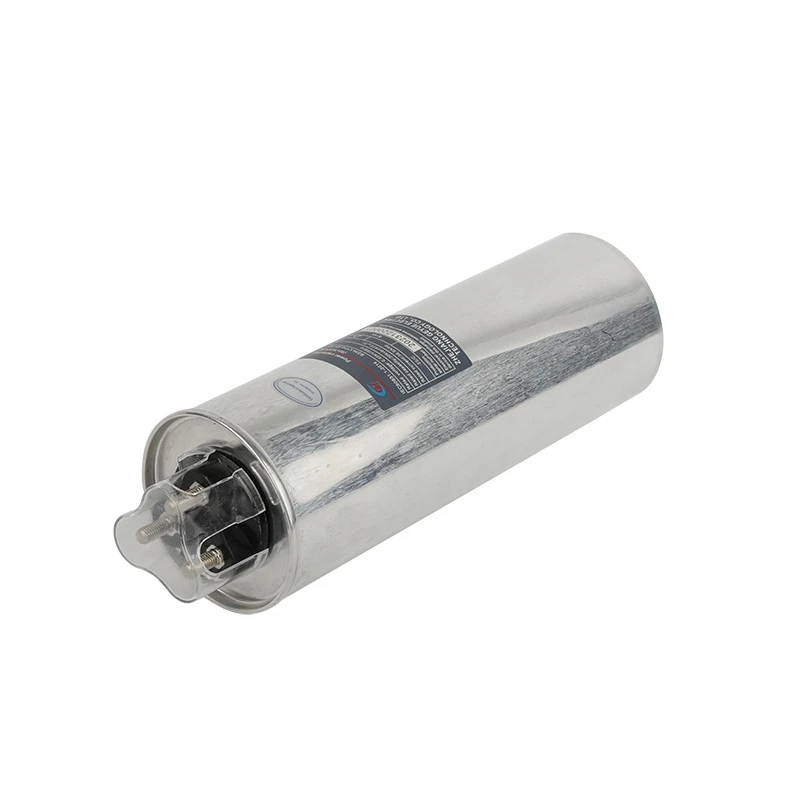

Geyue Electric heeft de inschakelstroomkarakteristieken van de eenfasige cilindrische condensatoren uit de BSMJ(Y)-serie uitgebreid geoptimaliseerd. Door de interne verbindingsstructuur en het elektrodeontwerp te verbeteren, heeft ons bedrijf de mechanische sterkte van deze serie condensatoren aanzienlijk verbeterd om de inschakelstroomeffecten te weerstaan. De door ons geleverde speciale stroombegrenzende reactor is nauwkeurig op de parameters afgestemd en kan de inschakelstroom binnen een veilig bereik beperken zonder de normale compensatieprestaties te beïnvloeden. Voor klanten met speciale eisen kunnen we ook intelligente condensatormodules leveren met ingebouwde solid-state relais, waardoor echte no-inrush-schakeling voor de klant mogelijk wordt.
