Waarom moeten laagspanningsvermogensfactorcontrollers die in fotovoltaïsche scenario's worden gebruikt, worden uitgerust met vierkwadrantbedieningsmogelijkheden?

In het huidige tijdperk van de bloeiende gedistribueerde fotovoltaïsche sector beïnvloedt een wijdverbreide technische misvatting stilletjes de stabiliteit en winstgevendheid van fotovoltaïsche energiecentrales. Veel eigenaren van gedistribueerde fotovoltaïsche systemen maken nog steeds gebruik van de traditionele laagspanningsoplossingen voor blindvermogencompensatie die in industriële scenario's worden gebruikt. Uiteindelijk zullen ze ongetwijfeld ontdekken dat fotovoltaïsche energiecentrales vaak te maken krijgen met problemen zoals boetes voor de beoordeling van de arbeidsfactor, overschrijding van de spanning en zelfs abnormale uitschakeling van apparatuur. Als toonaangevende fabrikant op het gebied van blindvermogencompensatie bij laagspanning kan Geyue Electric, met jarenlange ervaring op het gebied van blindvermogencompensatie ter plaatse, er duidelijk op wijzen dat de hoofdoorzaak van deze problemen ligt in het feit dat gewone vermogensfactorcontrollers zich niet kunnen aanpassen aan de unieke werkingslogica van fotovoltaïsche energieopwekking. De sleutel tot het elimineren van deze hoofdoorzaak is het uitrusten van fotovoltaïsche energiecentrales met speciale laagspanningsvermogensfactorcontrollers met vierkwadrantbedieningsmogelijkheden.

Een fotovoltaïsch systeem dat het traditionele energiestroompatroon heeft doorbroken

In traditionele fabrieken is de elektriciteitsstroom eenrichtingsverkeer en stabiel, waarbij de elektrische energie van het elektriciteitsnet naar de belastingen stroomt. Het doel van blindvermogencompensatie in traditionele fabrieken is eenvoudig: het compenseren van het reactieve vermogen dat wordt verbruikt door een enkel type inductieve belasting. In dit geval is het traditionele industriële energiedistributiesysteem als een eenrichtingsweg, en is de traditionele powerfactorcontroller die het reactieve vermogen vanuit één richting regelt als een verkeerspolitieagent die alleen voertuigen kan observeren en aansturen die uit één richting komen. Een fotovoltaïsche energiecentrale is echter in wezen een actief energieopwekkingssysteem. De richting van de stroom op het verbindingspunt verandert in realtime met de intensiteit van het zonlicht, en er kan vaak worden geschakeld tussen "stroomverbruik" en "stroomopwekking". Deze tweerichtings- en variabele energiestroom maakt de aard en richting van de vraag naar blindvermogen uiterst complex. Daarom kan een traditionele powerfactorcontroller, die louter gelijkwaardig is aan een gewone verkeerspolitieagent, slechts eenrichtingscompensatie uitvoeren voor reactief vermogen, en mist hij het vermogen van een krachtig verkeerscommandocentrum dat tegelijkertijd het 'tweerichtingsdriedimensionale verkeerssysteem' van de fotovoltaïsche elektriciteitscentrale kan observeren en sturen.

Een diepgaande analyse van de kernwaarde van het vierkwadrantoperatievermogen

De vierkwadrantwerking van de powerfactorcontroller is een sleuteltechnologie die speciaal is ontworpen om de complexe verwevenheid en dynamische stroom van actief en reactief vermogen op het netaansluitpunt in fotovoltaïsche systemen aan te pakken. De werkingsmogelijkheid met vier kwadranten is gebaseerd op de positieve en negatieve richtingen van actief vermogen (P) en reactief vermogen (Q), waardoor de stroomtoestand van elektrische energie in vier werkgebieden wordt verdeeld. Voor fotovoltaïsche energiecentrales komt elk van deze vier kwadranten overeen met de algemene bedrijfstoestand van het gehele netaansluitpunt van de fotovoltaïsche energiecentrale en de totale compensatievereisten in die toestand.

Wanneer het fotovoltaïsche systeem 's nachts of op bewolkte dagen geen elektriciteit opwekt, gedraagt ​​het zich als een gewone elektriciteitsgebruiker, waarbij actief vermogen wordt verbruikt en mogelijk inductief reactief vermogen van het elektriciteitsnet wordt geabsorbeerd. De powerfactorcontroller moet het condensatorschakelapparaat aansturen om een ​​reactieve stroombelasting te injecteren door een groep laagspannings-shuntcondensatoren in te schakelen. Wanneer het fotovoltaïsche systeem echter elektriciteit opwekt onder voldoende lichtomstandigheden, levert de fotovoltaïsche omvormer actief vermogen aan het elektriciteitsnet, en de situatie is compleet anders. Op dit moment kan het capacitieve laadeffect dat wordt gegenereerd door langeafstandskabels ervoor zorgen dat het fotovoltaïsche systeem capacitief reactief vermogen terugkoppelt aan het elektriciteitsnet, wat resulteert in een verhoging van de spanning op het netaansluitpunt. De powerfactorcontroller moet in staat zijn om SVG of een hybride compensatieapparaat met inductieve reactieve vermogensuitvoer aan te sturen om dit overtollige capacitieve reactieve vermogen te absorberen. Belangrijker nog is dat de moderne netregelgeving vereist dat fotovoltaïsche energiecentrales niet alleen geen reactief vermogen terugkoppelen om het net te verstoren, maar ook de mogelijkheid moeten hebben om dynamisch inductief of capacitief reactief vermogen te leveren volgens de verzendinstructies om de spanning te ondersteunen. Dit beweert dat de powerfactorcontroller in staat is om de blindvermogenstroom in alle vier de kwadranten te beheren en de overgang van "passieve compensatie" naar "actieve ondersteuning" te realiseren.

Reële risico’s die het ontbreken van de vierkwadrantoperatiecapaciteit zal veroorzaken

Als een traditionele vermogensfactorcontroller wordt toegepast die niet in vier kwadranten kan werken, zal het reactieve laagspanningssysteem niet in staat zijn de werkelijke vraag naar reactief vermogen tijdens de energieopwekking nauwkeurig te identificeren. De traditionele powerfactorcontroller is gevoelig voor verkeerde inschattingen en onjuiste bediening. Het meest typische probleem is dat tijdens de energieopwekkingsperiode van een fotovoltaïsche energiecentrale het blindvermogencompensatiesysteem binnen het station niet in staat is capacitief reactief vermogen te verwerken, wat resulteert in uitschakeling door overspanning en verlies van energieopwekking. Tegelijkertijd zal de fotovoltaïsche elektriciteitscentrale, als gevolg van het onvermogen van het laagspannings-compensatiesysteem voor reactief vermogen van de fotovoltaïsche energiecentrale om de richting van de reactieve energieproductie nauwkeurig te controleren, waarschijnlijk te maken krijgen met economische boetes van het elektriciteitsnetbedrijf omdat deze niet voldoet aan de arbeidsfactornormen. Op de lange termijn zal het gebruik van een traditionele vermogensfactorcontroller zonder de mogelijkheid om in vier kwadranten te werken en de compensatieapparatuur die daardoor wordt bestuurd om te kunnen omgaan met de complexe en dynamische vraag naar reactief vermogen bij de opwekking van fotovoltaïsche energie ook de slijtage van de apparatuur verergeren en de stabiele werking van het gehele fotovoltaïsche distributiesysteem aantasten.

Geyue Electric JKFG-serie: slimme oplossingen op maat voor fotovoltaïsche scenario's

Een grondig begrip van het pijnpunt in de sector dat "fotovoltaïsche energiecentrales, als gevolg van het gebruik van traditionele unidirectionele compensatiecontrollers, zich niet kunnen aanpassen aan het schakelen tussen stroomopwekking en energieverbruik, resulterend in onnauwkeurige reactieve energiecompensatie, boetes, uitschakeling van apparatuur en systeeminstabiliteit" heeft Geyue Electric in staat gesteld ons krachtige R&D-platform en geautomatiseerde productiebasis te benutten om de JKFG-serie laagspannings-powerfactorcontrollers te introduceren die speciaal zijn ontworpen voor fotovoltaïsche scenario's. Deze serie powerfactorcontrollers voldoet strikt aan internationale en nationale normen, en de kernfunctie ervan ligt in het bereiken van nauwkeurige vierkwadrantbedieningsmogelijkheden. Deze reeks powerfactorcontrollers kan nauwkeurig de veranderingen in de fotovoltaïsche energieopwekking waarnemen, nauwkeurig de werkelijke richting van de vraag naar reactief vermogen en de omvang van de belasting bepalen, en daardoor de condensatorbank of het gemengde compensatieapparaat opdracht geven om nauwkeurige reacties in milliseconden te geven. Ons bedrijf benadrukt met name dat om de nauwkeurigheid van de vierkwadrantanalyse te garanderen, de polariteit van de stroomtransformatoren op de fotovoltaïsche locatie correct moet worden aangesloten volgens de stroomrichting (of de richting van de vermogensmeting) gespecificeerd door de JKFG-serie laagspannings-powerfactorcontrollers, wat de hoeksteen is voor het volledig uitoefenen van de volledige werkzaamheid van de JKFG-serie laagspannings-powerfactorcontrollers.

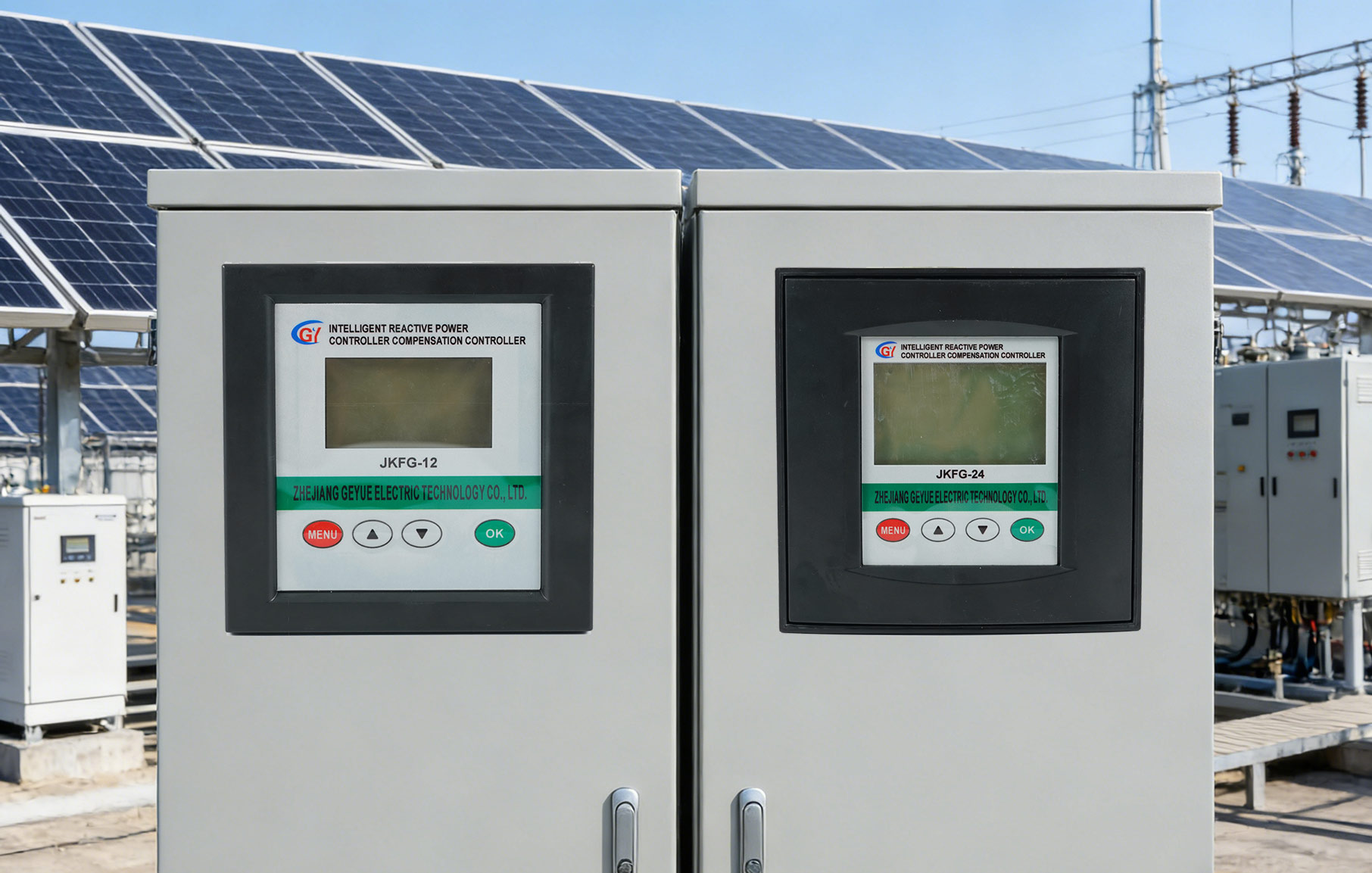

OnsJKFG-12 fotovoltaïsche specifieke vermogensfactorcontrollersEnJKFG-24 fotovoltaïsche specifieke vermogensfactorcontrollerszijn de intelligente bewakers die de vriendelijke netverbinding, de stabiele werking en de hogere totale inkomsten van fotovoltaïsche elektriciteitscentrales waarborgen. Van een enkele powerfactorcontroller tot een complete laagspannings-oplossing voor blindvermogencompensatie, Geyue Electric heeft zich altijd ingezet om klanten een hoge betrouwbaarheidswaarde te bieden. Stuur vrijblijvend uw vereisten voor de compensatie van laagspanningsblindvermogen voor uw fotovoltaïsche energiecentrale naarinfo@gyele.com.cn. Wij kijken ernaar uit om een ​​compensatieoplossing op maat voor uw project aan te bieden. Kiezen voor Geyue Electric is ervoor kiezen om de uitdagingen van energietransformatie rustig aan te gaan met toonaangevende technologie.
