Hoe kunnen harmonische controle en reactieve stroomcompensatie samenwerken om de stabiliteit van het energiesysteem te verbeteren?

Onder de vele uitdagingen van de energiekwaliteit waarmee moderne energiesystemen worden geconfronteerd, zijn harmonische vervuiling en onvoldoende reactieve kracht de twee kernproblemen die de stabiele werking van het vermogensraster ernstigst beïnvloeden. In dit artikel, Geyue Electric, vanuit een professionele perspectief van een fabrikant van laagspanningsreactieve stroomvergunningapparatuur, zullen we het samenwerkingsmechanisme tussen harmonische controletechnologie en reactieve stroomcompensatiesystemen diep onderzoeken. We zullen ook grondig analyseren hoe dit samenwerkingsmechanisme de stabiliteit van het energiesysteem verbetert en systematisch ingaan op de technische voordelen en de toepassingswaarde van de nieuwe uitgebreide oplossing via engineeringpraktijk.

Uitdagingen voor de stabiliteit van energiesystemen

Met de voortdurende verbetering van de industriële automatiseringsniveaus en de aanhoudende schaaluitbreiding van nieuwe energieopwekking van energie, worden moderne energiesystemen momenteel geconfronteerd met ongekende uitdagingen in termen van energiekwaliteit. De wijdverbreide toepassing van niet -lineaire belastingen heeft geleid tot steeds ernstigere harmonische vervuiling in het vermogensnet, terwijl de toename van inductieve belastingen de vraag naar reactief vermogen heeft veroorzaakt om te blijven stijgen. Deze twee problemen werken met elkaar samen, waardoor de veilige en stabiele werking van het stroomsysteem gezamenlijk wordt bedreigd.

In het industriële productieveld genereren niet-lineaire belastingen zoals variabele frequentiedrijfapparatuur, gelijkrichters en elektrische boogovens een grote hoeveelheid harmonische stroom. Deze hoogfrequente huidige componenten zorgen er niet alleen voor dat elektrische apparatuur oververhit en storingen raakt, maar kunnen ook netwerkresonantie veroorzaken, wat leidt tot onjuiste acties van beschermingsapparatuur. Tegelijkertijd zal het reactieve vermogen dat wordt verbruikt door inductieve apparatuur zoals motoren en transformatoren, leiden tot een afname van de vermogensfactor, een toename van lijnverliezen en een toename van spanningsschommelingen.

Wat ingewikkelder is, is dat het harmonische probleem en het reactieve krachtprobleem vaak met elkaar verweven. Traditionele reactieve vermogenscompensatiecondensatoren zijn vatbaar voor overbelastingsschade in een harmonische omgeving, terwijl passieve filterapparaten niet kunnen voldoen aan de vraag naar dynamische reactieve vermogenscompensatie. Deze wederzijds beperkende relatie maakt het moeilijk voor een oplossing voor één bestuur om het gewenste effect te bereiken; Daarom moet een technische route van collaboratieve optimalisatie worden aangenomen.

Het interactiemechanisme tussen harmonische en reactieve machtsproblemen

De verspreiding van harmonische stromen in het energiesysteem beïnvloedt de prestaties van reactieve stroomcompensatie -apparaten aanzienlijk. Wanneer er grote harmonische componenten in het power -raster zijn, kunnen de shuntcondensatoren harmonische versterking ervaren. Dit gebeurt omdat condensatoren parallelle resonerende circuits kunnen vormen met systeeminductantie bij specifieke harmonische frequenties, wat leidt tot abnormale spanningsversterking in gelokaliseerde gebieden. Dit resonerende effect versnelt niet alleen de veroudering van het condensator -diëlektricum, maar in ernstige gevallen kan het ook leiden tot isolatieafbraak van de apparatuur.

Aan de andere kant beïnvloeden schommelingen in reactieve kracht ook de effectiviteit van harmonische controle. Wanneer het tekort aan reactieve vermogen in het systeem aanzienlijk is, zal de roosterspanning merkbare schommelingen ervaren. Deze spanningswijzigingen zullen de bedrijfspunten van niet -lineaire belastingen veranderen, waardoor hun harmonische emissiekenmerken worden beïnvloed. Vooral in het geval van inductieve belastingen, gaan de snelle veranderingen in de reactieve krachtvraag vaak gepaard met drastische schommelingen in het harmonische spectrum, dat hogere eisen stelt aan de dynamische respons van harmonische controleapparatuur.

In de technische praktijk is gebleken dat hoewel passieve filterapparaten specifieke harmonischen kunnen filteren, ze extra reactieve stroomcompensatie zullen introduceren, wat kan leiden tot overcompensatie in het systeem. Bovendien heeft het traditionele TSC -type reactief vermogenscompensatieapparaat, dat de thyristor -schakelmodus gebruikt, moeite om te voldoen aan de dynamische compensatievereisten van moderne energiesystemen vanwege de langzame responssnelheid. Deze technische beperkingen vragen ons om meer geavanceerde oplossingen voor collaboratieve governance te zoeken.

Het principe- en implementatieplan van de technologie van collaboratieve governance

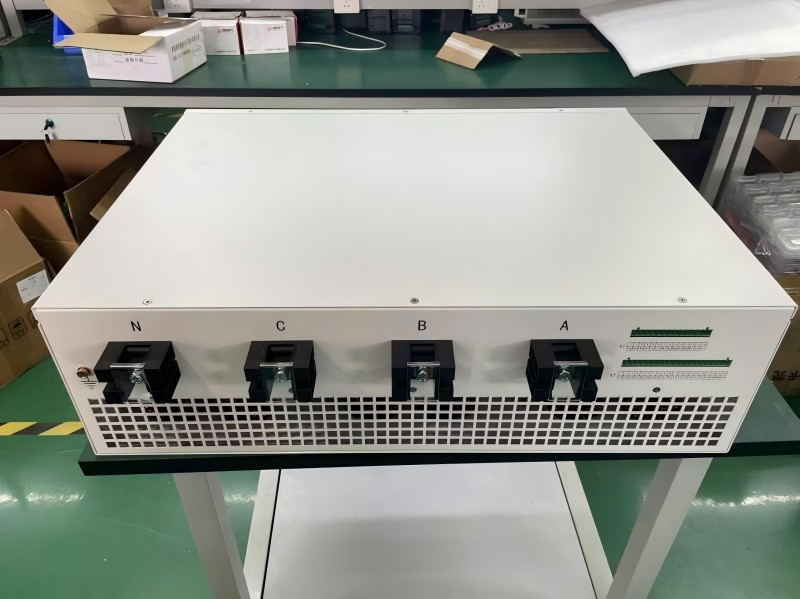

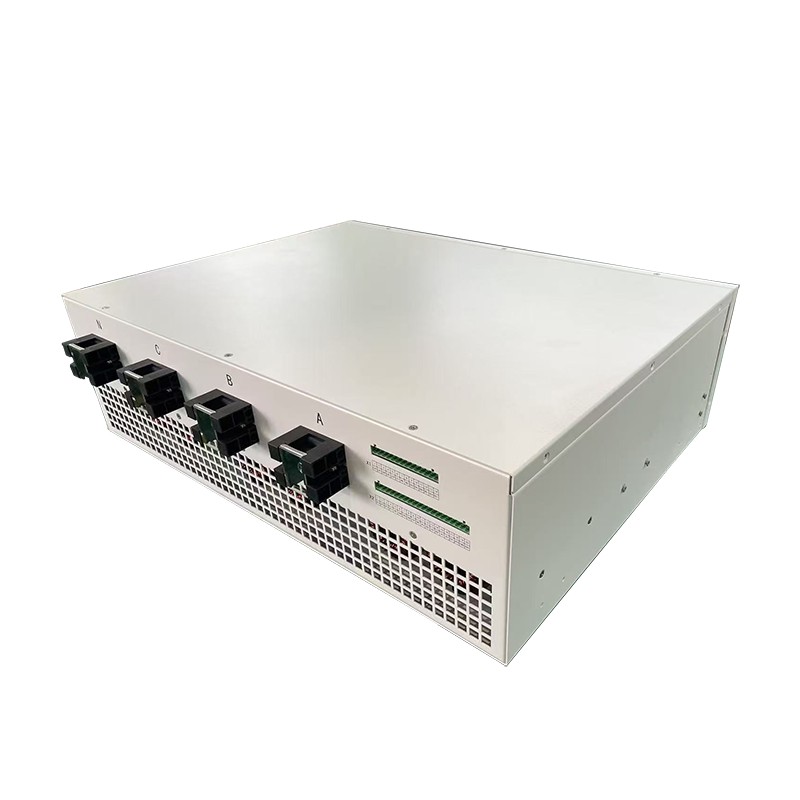

De gecombineerde toepassing vanActive Power Filters (APFS)EnStatische VAR -generatoren (SVGS)vertegenwoordigt momenteel de meest geavanceerde collaboratieve controletechnologie. Het Active Power Filter maakt gebruik van elektronische conversietechnologie van stroom en genereert door realtime detectie van de harmonische stroom van de belasting een compenserende stroom die er tegenovergesteld is, waardoor harmonische eliminatie wordt bereikt. Het kernvoordeel ligt in het vermogen om tegelijkertijd alle harmonische frequenties te compenseren en niet te worden beïnvloed door veranderingen in systeemimpedantie.

De statische VAR-generator, als een nieuwe generatie dynamisch reactief vermogenscompensatieapparaat, kan de vereiste reactieve stroom snel genereren via een omvormer van het spanningstype. In vergelijking met het traditionele TSC -apparaat heeft de SVG technische voordelen zoals snelle responssnelheid, hoge compensatienauwkeurigheid en een breed werkbereik. Wat nog belangrijker is, is dat de SVG niet resoneert met het systeem en nog steeds betrouwbaar kan werken in een harmonische omgeving.

Het integreren van APF en SVG op hetzelfde platform maakt de constructie van een compleet energiekwaliteitsmanagementsysteem mogelijk. Dit systeem bereikt gecoördineerde controle via een uniforme high-speed digitale controller, waardoor zowel de effectiviteit van de harmonische compensatie als de precieze reactieve stroomregulatie wordt gewaarborgd. In praktische engineeringtoepassingen is deze oplossing met name geschikt voor industriële omgevingen met ernstige harmonische vervuiling en frequente reactieve stroomschommelingen, zoals staalfabrieken, lasworkshops, fabrieken voor fabrieken voor halfgeleiders, enz.

Analyse van engineeringtoepassingscases

Het energiekwaliteitsverbeteringsproject in de coatingworkshop van een grote auto -productie -onderneming is een typische toepassingscase van collaboratieve governance -technologie. Deze workshop is uitgerust met een groot aantal variabele frequentiedrijfapparaten. De gemeten totale harmonische vervorming van de stroom bereikt 18%en vanwege het gecentraliseerde gebruik van asynchrone motoren is de gemiddelde vermogensfactor slechts 0,72. De traditionele oplossing, die gebruik maakt van discrete LC -filters en TSC -compensatiekasten, neemt niet alleen een groot gebied in, maar komt ook vaak voorzichtig met resonantieproblemen.

Het renovatieproject hanteert een geïntegreerd APF + SVG -systeem, dat harmonische controle en reactieve stroomcompensatiefuncties op een uniform platform integreert. Nadat het systeem in werking was gesteld, daalde de huidige harmonische vervormingssnelheid onder 4 en bleef de vermogensfactor boven 0,95. De gemeten gegevens toonden aan dat het totale energieverbruik van het systeem met 15%daalde, het faalpercentage van de apparatuur met 40%daalde en aanzienlijke economische voordelen werden bereikt.

Een ander typisch geval is het project voor het verbeteren van de rooster-verbonden energiekwaliteit van een bepaalde fotovoltaïsche krachtcentrale. Tijdens het stroomopwekkingsproces zal de fotovoltaïsche omvormer specifieke harmonische golven genereren, en tijdens de werking van de nacht zal er een probleem zijn van omgekeerde transmissie van reactieve stroom. Het project heeft een SVG -apparaat aangenomen met bidirectionele compensatiemogelijkheden, gecombineerd met een actieve filtermodule, om de dubbele functies van harmonische controle en reactieve stroomregulering te bereiken, waardoor de roosterverbindingsvereisten van het Power Grid Company effectief voldoen.

Trends en vooruitzichten van technologische ontwikkeling

Met de continue vooruitgang van stroomelektronica -technologie en de ontwikkeling van intelligente besturingsalgoritmen, evolueert de samenwerkingstechnologie voor harmonische mitigatie en reactieve vermogenscompensatie naar hogere prestaties en grotere intelligentie. De introductie van kunstmatige intelligentietechnologie stelt de compensatieapparaten in staat om autonoom belastingskenmerken te leren, harmonische trends te voorspellen en preventieve compensatiebeheersing te bereiken. De toepassing van digitale Twin-technologie maakt het mogelijk om systeemparameters in een virtuele omgeving te optimaliseren, waardoor de on-site foutopsporingstijd aanzienlijk wordt verkort.

De popularisatie van het modulaire ontwerpconcept heeft een hogere betrouwbaarheid en flexibiliteit gebracht voor het samenwerkingssysteem. Door gestandaardiseerde vermogenseenheden te combineren, kan de systeemcapaciteit flexibel worden geconfigureerd volgens de werkelijke behoeften, en het is ook handig voor latere uitbreiding en onderhoud. Deze ontwerpbenadering is met name geschikt voor het ontwikkelen van ondernemingen met voortdurend veranderende elektriciteitsbelastingen.

Op het gebied van nieuwe energie, vanwege de intermitterende aard van intermitterende energiebronnen zoals windenergie en fotovoltaïsche kracht, ontwikkelt een nieuwe generatie samenwerkingssystemen van collaboratieve governance snellere dynamische responsalgoritmen. Deze systemen moeten niet alleen omgaan met gemeenschappelijke harmonische en reactieve vermogensproblemen, maar moeten ook in staat zijn om de stroomschommelingen van hernieuwbare energie te gladstrijken en de nodige ondersteuningsdiensten voor het elektriciteitsnet te bieden.

Samenvattend is de collaboratieve optimalisatie van harmonische controle en reactieve vermogenscompensatie een effectieve manier om de stabiliteit van het energiesysteem te verbeteren. Door de geïntegreerde toepassing van actieve stroomfilters en statische reactieve stroomgeneratoren, kan de laagspanningsreactieve vermogenscompensatieoplossing van Geyue Electric tegelijkertijd twee belangrijke problemen met elektrische energiekwaliteit aanpakken: harmonische vervuiling en onvoldoende reactieve kracht. Als een professionele fabrikant van reactieve stroomvergunningapparatuur, zal ons bedrijf, Geyue Electric, technologische innovatie blijven bevorderen en meer intelligente en efficiëntere oplossingen voor collaboratieve controle ontwikkelen om een ​​grotere waarde voor gebruikers te creëren en bij te dragen aan de veilige en stabiele werking van het energiesysteem. Neem contact met ons op als u een kijkje wilt nemen op onze nieuwste productcatalogusinfo@gyele.com.cnvoor referentie.
