Hoe moet de selectie van schakelapparaten (contactoren, thyristors en samengestelde schakelaars) worden geoptimaliseerd op basis van belastingskenmerken?

In het laagspanningsreactieve vermogenscompensatiesysteem dient het schakelapparaat als de kerncomponent en de prestaties beïnvloedt direct de stabiliteit, de responssnelheid en de levensduur van de compensatieapparatuur.Contactoren, thyristoren enSamengestelde schakelaarszijn veelgebruikte schakelmethoden, elk met hun eigen toepasbare scenario's. Als fabrikant van laagspanningscompensatieapparatuur voor reactief vermogen begrijpt Geyue Electric volledig dat de selectie van de schakelaar nauw moet worden gecombineerd met de belastingskarakteristieken om de optimale werking van het systeem te bereiken. De belastingskarakteristieken omvatten factoren zoals belastingstype, variatiefrequentie, stroomschok en harmonische inhoud, die de schakelsnelheid, duurzaamheid en anti-interferentievermogen van de schakelaar bepalen. Daarom kan het wetenschappelijk selecteren van schakelaars niet alleen de stroomkwaliteit van het elektrische systeem aanzienlijk verbeteren, maar gebruikers ook helpen een efficiënt energiebeheer te realiseren door het energieverbruik en de onderhoudskosten te verlagen.

Classificatie en invloed van belastingskenmerken

Inzicht in de belastingskenmerken is de voorwaarde voor het selecteren van het schakelapparaat, omdat de belastingskenmerken de elektrische stress en omgevingscondities bepalen die het schakelapparaat moet weerstaan. In industriële toepassingen worden belastingen meestal hoofdzakelijk geclassificeerd in resistieve belastingen, inductieve belastingen en capacitieve belastingen, enz. Resistieve belastingen zoals verlichting en verwarmingsapparatuur hebben stromen en spanningen in dezelfde fase, wat kan resulteren in een relatief kleine inrush -stroom tijdens schakelschakelen, maar de vereiste voor de responssnelheid van de schakelaar is niet hoog. Inductieve belastingen zoals motoren en transformatoren zijn vatbaar voor het genereren van schietstromen met hoge amplitude en spanningspieken tijdens schakelschakelaar, waarbij het schakelapparaat sterke anti-schokmogelijkheden en snelle boogfuncties heeft. Capacitieve belastingen worden vaak aangetroffen in compensatie -condensatoren zelf. Het schakelproces van compensatie -condensatoren kan onmiddellijke stroomafzettingen veroorzaken, vooral wanneer het vaak wordt geschakeld, wat waarschijnlijk slijtage of oververhitting van de contactpunten van het schakelapparaat zal veroorzaken.

Bovendien zijn de frequentie van belastingveranderingen en de inhoud van harmonischen ook cruciale factoren bij het selecteren van een schakelaar. Voor snel veranderende belastingen zoals lasmachines en frequentieconversieapparatuur, is een schakelapparaat met hoogfrequente schakelcapaciteit vereist om spanningsschommelingen te voorkomen die door responsvertragingen worden veroorzaakt. In een hoog-harmonische omgeving, zoals een variabele frequentiedaandimensysteem, kan het elektrische resonantie of oververhittingproblemen veroorzaken, waardoor een ontwerp eist dat een harmonische interferentie kan weerstaan. Geyue Electric heeft in de praktijk ontdekt dat het negeren van de kenmerken van de belasting vaak leidt tot voortijdig falen van de schakelaar of het slechte compensatie -effect. Daarom is een diepgaande analyse van het laadtype en de bedrijfsmodus de eerste stap bij het optimaliseren van de selectie van de schakelaar.

De toepasselijke scenario's en beperkingen van contactoren

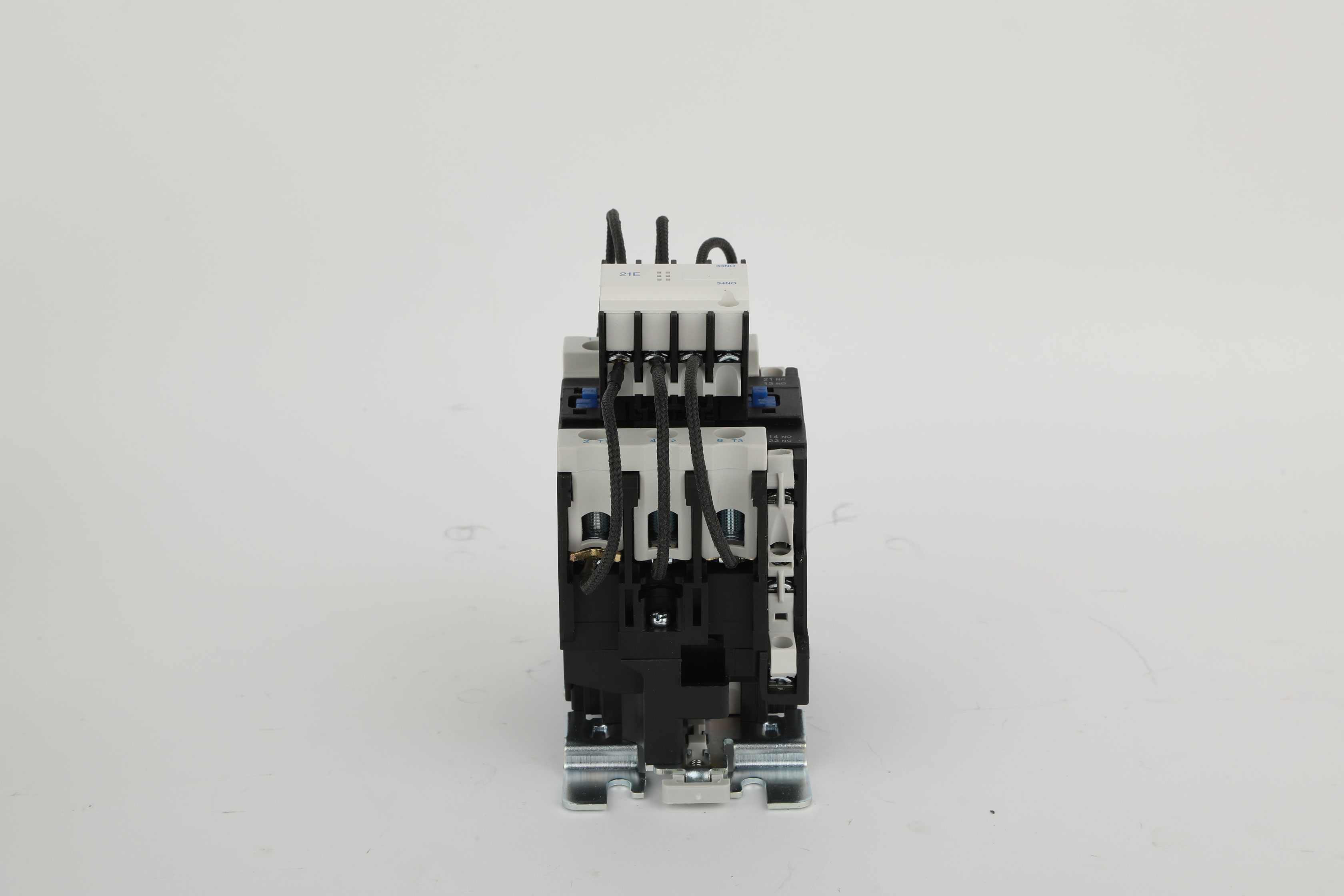

Als mechanisch schakelapparaat wordt de contactor veel gebruikt bij de compensatie van reactief vermogen vanwege de lage kosten, de eenvoudige structuur en de hoge betrouwbaarheid. De contactor bereikt het schakelen door het contact elektromagnetisch te laten sluiten of openen. Het is geschikt voor scenario's waarbij de belasting langzaam verandert en de schakelfrequentie laag is. In een stabiel distributiesysteem kan de contactor bijvoorbeeld effectief resistieve of licht-inductieve belastingen aan, en is hij gemakkelijk te onderhouden met een lange levensduur. Bij het schakelen van inductieve of capacitieve belastingen kan de contactor echter vlambogen en mechanische slijtage veroorzaken. Vooral bij veelvuldig gebruik zijn de contactpunten van de contactor gevoelig voor erosie, wat direct leidt tot een toename van de contactweerstand en het energieverbruik.

Geyue Electric merkt op dat van alle schakelapparaten de contactors relatief lagere reactiesnelheden hebben, doorgaans met responstijden van meer dan enkele tientallen milliseconden. Dit beperkt tot op zekere hoogte de toepassing ervan bij dynamische compensatie. Voor snel veranderende belastingen, zoals die van inductieve belastingen, kan de schakelvertraging van contactors leiden tot vroegtijdige compensatie, waardoor de kwaliteit van de elektrische energie wordt aangetast. Bovendien kan het elektromagnetische mechanisme van contactors in hoogharmonische omgevingen worden verstoord door harmonischen, wat kan resulteren in onjuiste acties of ruis van het elektromagnetische mechanisme. Hoewel contactors voordelen hebben in kostengevoelige projecten, vereisen hun beperkingen dat gebruikers zorgvuldig rekening houden met de belastingskarakteristieken bij het selecteren van apparatuur en het gebruik van contactors als schakelapparaten vermijden in scenario's met snel veranderende belastingen of hoge impactbelastingen.

De voordelen en toepassingsvelden van thyristors

Als een halfgeleiderschakelapparaat staan ​​thyristors bekend om hun gebrek aan contacten, snelle respons en hoge betrouwbaarheid. In tegenstelling tot contactoren, zijn thyristors met name geschikt voor toepassingen in belastingomgevingen met snelle en frequent schakelen. Door het poortsignaal te regelen, kunnen thyristors nul-spanningsschakeling bereiken, waardoor inrush-stromen en spanningspieken effectief worden geëlimineerd en nauwkeurig compenseren voor inductieve en capacitieve belastingen. Bijvoorbeeld, in situaties waarin laadschommelingen frequent zijn, zoals in staalfabrieken of productielijnen voor auto's, kunnen thyristors de overstap binnen milliseconden voltooien, waardoor realtime optimalisatie van vermogensfactor wordt gewaarborgd en de spanning en huidige fluctuaties in het power grid aanzienlijk worden verminderd.

Geyue Electric benadrukt dat de voordelen van thyristors in hun lange levensduur en onderhoudsarme vereisten liggen. Ten tweede, omdat thyristors geen mechanische componenten hebben, zijn ze minder vatbaar voor slijtage of boogeffecten in vergelijking met contactoren. Ten slotte, maar niet in het minst belangrijk, presteren thyristors stabiel in hoge harmonische omgevingen en kunnen ze bepaalde elektrische storingen weerstaan. Thyristors hebben echter ook nadelen zoals hoge kosten en strikte warmtedissipatievereisten. Bij het aanbrengen van thyristors voor het schakelen in hoge temperatuur of hoogstroomomstandigheden, moet een warmtedissipatie-apparaat tegelijkertijd worden uitgerust; Anders zijn de thyristors zeer waarschijnlijk beschadigd door oververhitting. Bovendien kunnen thyristors lekstroom genereren onder lage lading omstandigheden, wat de schakelefficiëntie aanzienlijk beïnvloedt. Daarom is het, voordat de thyristors selecteren, de schakelfrequentie van de belasting en de thermische beheeromstandigheden zorgvuldig evalueren om de balans tussen economische prestaties en prestaties in het reactieve vermogenscompensatiesysteem te waarborgen.

Integratie- en optimalisatieschema's voor samengestelde schakelaars

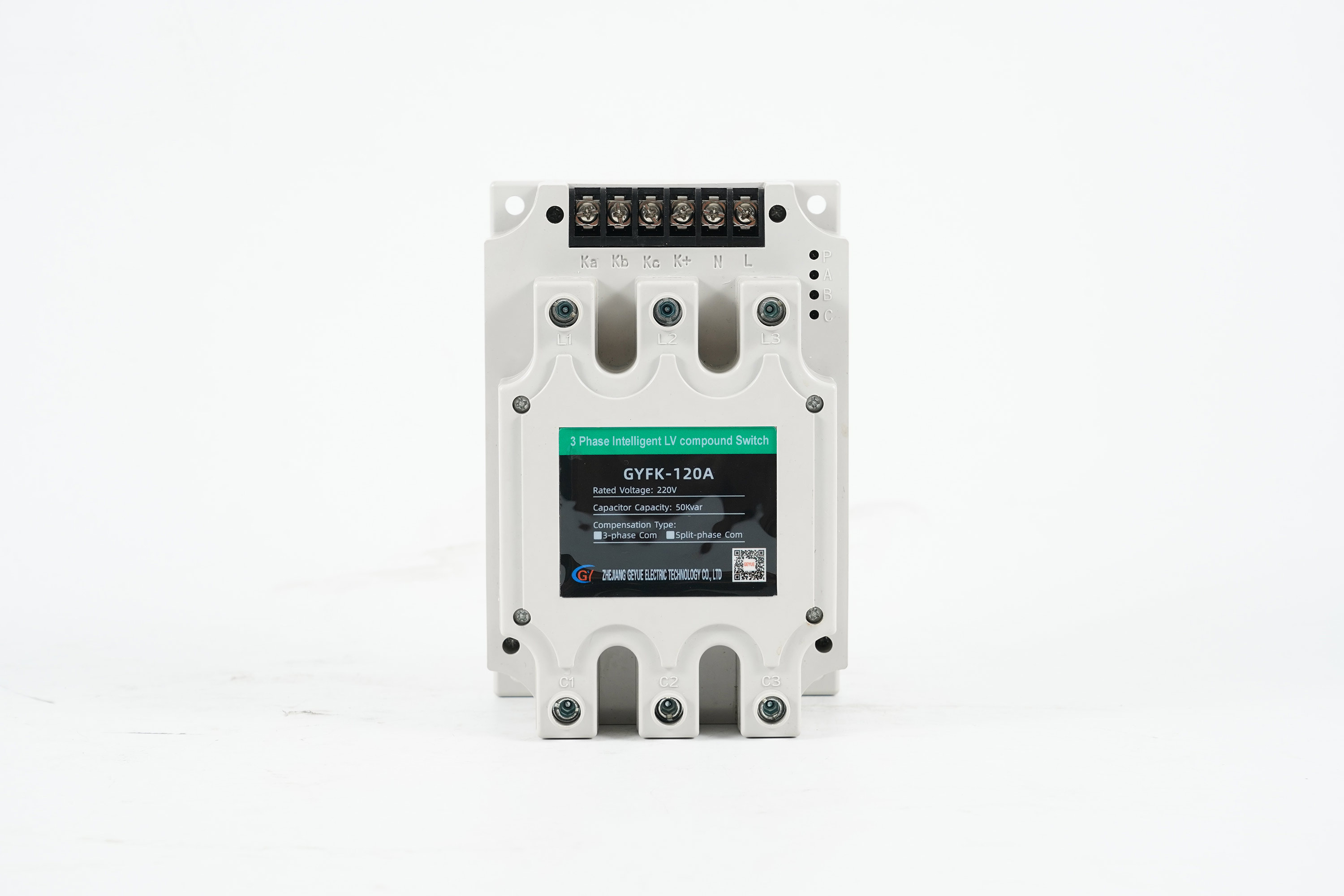

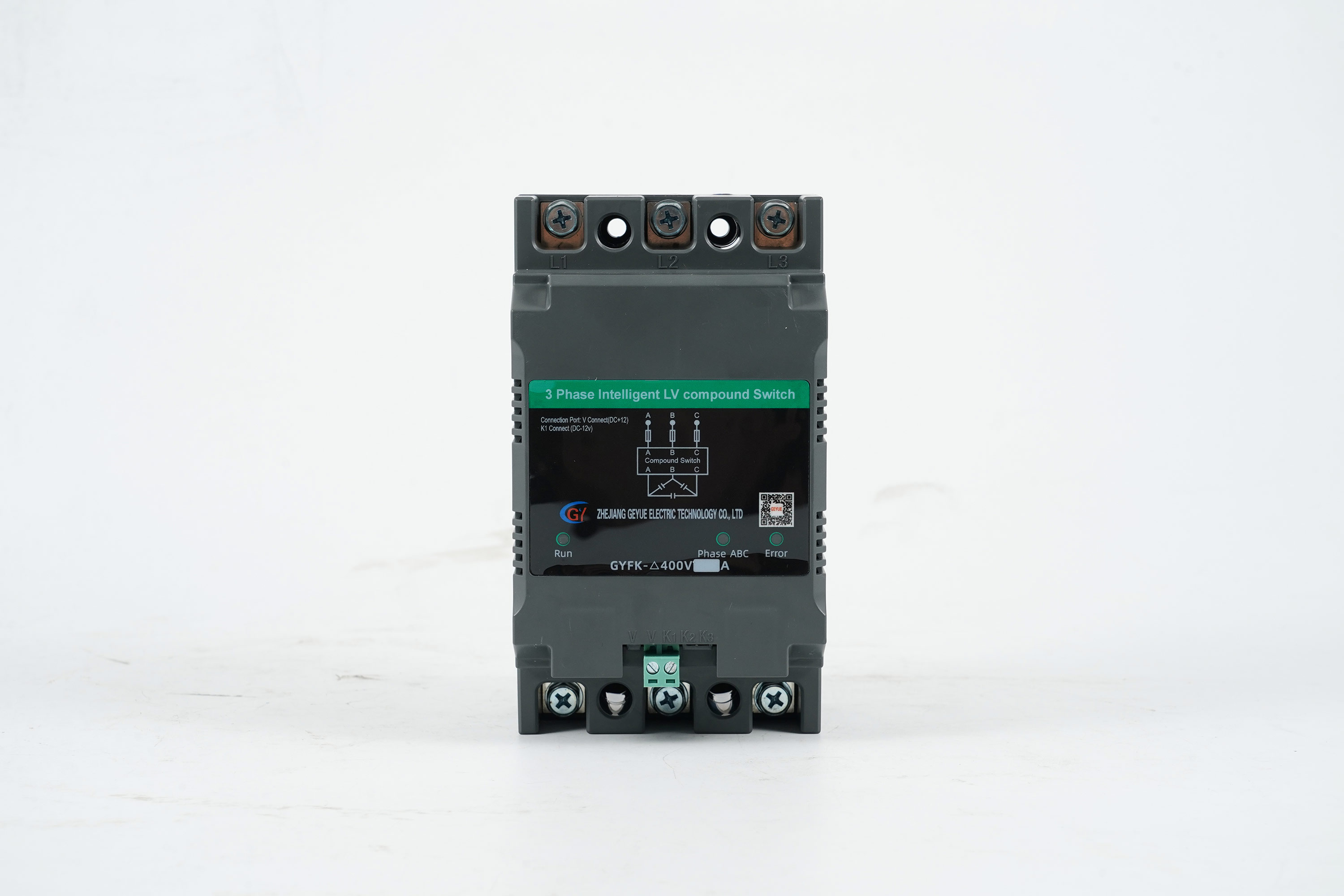

De samengestelde schakelaars combineren de voordelen van magneetschakelaars en thyristors, waardoor een geoptimaliseerd schakelproces wordt bereikt door middel van intelligente besturing. In de beginfase gebruikt de samengestelde schakelaar de thyristor voor nulspanningsschakeling om stroomschokken te voorkomen; vervolgens neemt de contactor de stabiele stroom over, waardoor het energieverbruik en het warmteverlies worden verminderd. Dit ontwerp maakt samengestelde schakelaars geschikt voor scenario's met gemengde belasting, zoals industriële systemen met zowel stabiel werkende apparatuur als vaak fluctuerende belastingen. Geyue Electric heeft in meerdere projecten geverifieerd dat de samengestelde schakelaars de duurzaamheid en energie-efficiëntie van de schakelaar aanzienlijk kunnen verbeteren, vooral in omgevingen met hoge impact of hoge harmonische.

De optimalisatie van de samengestelde schakelaars ligt in het adaptieve vermogen ervan, dat de schakelstrategie automatisch kan aanpassen aan de belastingskarakteristieken. In scenario's met hoge inductieve belasting, zoals het opstarten van motoren, gebruiken de samengestelde schakelaars bijvoorbeeld eerst thyristors voor een soepele overgang, en schakelen vervolgens over op contactors om de werking te behouden, waardoor de elektrische spanning wordt verminderd. Tegelijkertijd lossen de samengestelde schakelaars de warmtedissipatieproblemen van pure thyristors op en verbeteren ze de systeembetrouwbaarheid. De structuren van samengestelde schakelaars zijn echter complex, hun kosten zijn hoger dan die van afzonderlijke schakelaars en er worden hogere eisen gesteld aan de besturingslogica. Geyue Electric suggereert dat in gevallen waarin de belastingskarakteristieken variabel zijn of waar energie-efficiëntie strikt vereist is, de samengestelde schakelaars de voorkeur kunnen hebben. Door een geïntegreerd ontwerp kunnen samengestelde schakelaars een verlaging van de bedrijfskosten op de lange termijn realiseren.

Als fabrikant van laagspanningsreactieve voedingscompensatieapparatuur heeft Geyue Electric inzicht gekregen door jarenlange praktijk: de selectie van schakelapparaten moet gebaseerd zijn op uitgebreide belastinganalyse en technische economische evaluatie. We raden gebruikers aan eerst de diagnose van de laadkarakteristiek te voeren, inclusief maar niet beperkt tot het meten van het laadtype, variatiefrequentie, huidige harmonischen en temperatuuromstandigheden, enz. Voor stabiele resistieve belastingen kunnen contactoren voldoende economisch zijn; Voor snelle dynamische belastingen hebben thyristors of samengestelde schakelaars meer de voorkeur. Geyue Electric biedt professionele aangepaste oplossingen, via simulatietests en realtime monitoring, om gebruikers te helpen bij het matchen van het meest geschikte schakelapparaattype. Als u op zoek bent naar een geschikte provider voor reactieve stroomcompensatieoplossing, neem dan gerust contact met ons opinfo@gyele.com.cn. Ons technische team zal met u communiceren.
