Split-fase compenserende cilindrische condensator

In laagspanningsstroomdistributiesystemen is blindvermogencompensatie een cruciale stap in het verbeteren van de netefficiëntie en het verminderen van lijnverliezen. Als kerncomponent van het compensatiecircuit hebben de prestaties van split-phase compenserende cilindrische condensatoren rechtstreeks invloed op de systeemstabiliteit en de veiligheid van de apparatuur. Onder hen is interfase elektromagnetische interferentie een belangrijk probleem dat moet worden aangepakt bij het ontwerp en de werking van condensatoren. Wanneer meerfasige condensatoren dicht op elkaar zijn geplaatst in een besloten ruimte, zullen de elektromagnetische velden tussen aangrenzende fasen met elkaar worden gekoppeld, wat lokale oververhitting, harmonische versterking en zelfs defecte componenten kan veroorzaken. Daarom vormt een uitstekend structuurontwerp van de split-fase compenserende cilindrische condensatoren de basis voor het bereiken van effectieve inter-fase elektromagnetische afscherming en het garanderen van de betrouwbare werking van condensatoren op lange termijn.

De eerste verdedigingslinie voor de afscherming van de split-phase compenserende cilindrische condensator ligt in de selectie en behandeling van het materiaal van de buitenste schil. Geyue Electric gebruikt zeer zuiver aluminium als buitenschaalmateriaal voor de split-fase compenserende cilindrische condensatoren. Het oppervlak van de aluminium schaal ondergaat een speciaal oxidatieproces om een ​​dichte isolatielaag te vormen, die niet alleen een goed elektromagnetisch afschermend effect bereikt, maar ook zorgt voor elektrische isolatie tussen de schaal en de interne componenten. Aan de binnenkant van de aluminium schaal voegt ons productontwikkelingsteam een ​​laag magnetische afscherming toe, gemaakt van amorf legeringsmateriaal. Dit materiaal heeft een hoge magnetische permeabiliteit en lage hysterese-eigenschappen, waardoor verstrooide magnetische fluxen tussen fasen effectief kunnen worden geabsorbeerd en afgevoerd, waardoor wordt voorkomen dat magnetische velden de schaal binnendringen en interferentie met de buitenkant of andere fasen veroorzaken. De dubbellaagse afschermingsstructuur voldoet tegelijkertijd aan de eisen van zowel elektrische veld- als magnetische veldafscherming, waardoor een relatief zuivere elektromagnetische omgeving in de condensatoren ontstaat.

Bij het ontwerp van de kernen van de split-fase compenserende cilindrische condensatoren wordt de onderdrukking van interfase elektromagnetische interferentie voornamelijk bereikt door fysieke isolatie en mediumoptimalisatie. Geyue Electric kapselt elke fasecondensatorkern onafhankelijk in in een aparte kamer binnen een aluminium omhulsel. De kamers zijn gescheiden door verdikte metalen scheidingswanden, en de scheidingswanden zelf zijn geaard, waardoor een kooi-effect van Faraday ontstaat, dat de directe koppeling van interfasige elektromagnetische velden blokkeert. Ons bedrijf gebruikt volledig droge gemetalliseerde polypropyleenfilms als diëlektrisch materiaal voor de spoelwikkeling. Dit komt omdat dergelijke films een extreem lage verliesfactor en uitstekende zelfherstellende eigenschappen hebben. Bovendien hebben onze ingenieurs tussen de lagen bovendien een isolatielaag toegevoegd die is geïmpregneerd met nanokeramische deeltjes, wat de diëlektrische sterkte en het warmtedissipatievermogen van de gemetalliseerde polypropyleenfilms verder verbetert en de interfase-overspraak veroorzaakt door diëlektrische polarisatie vermindert.

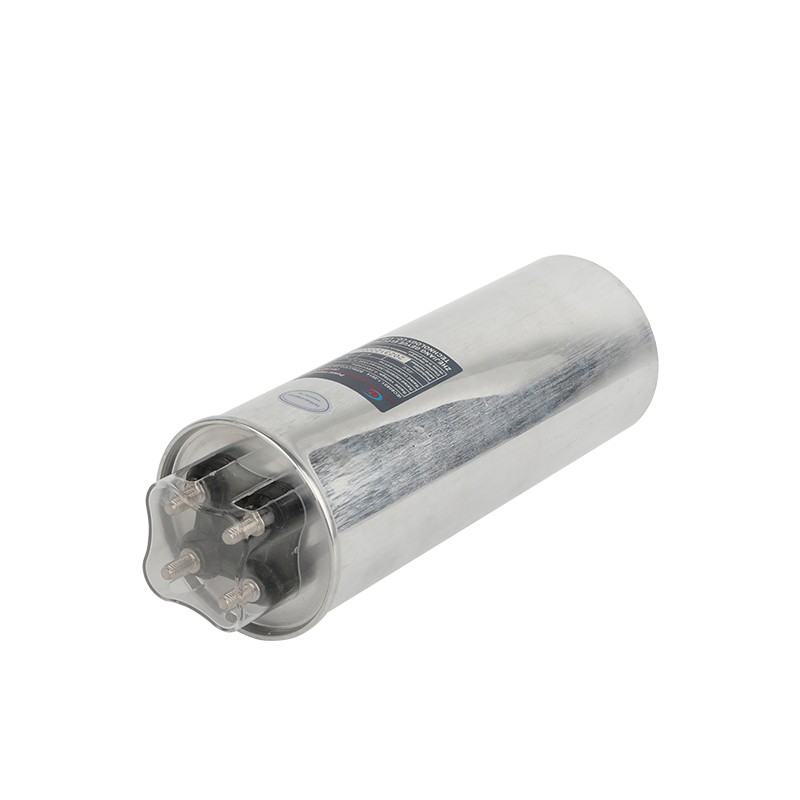

De opstelling van de aansluitingen en het bedradingspatroon van de interne geleiders van de gesplitste fase-compenserende cilindrische condensatoren hebben een aanzienlijke invloed op de interfase-elektromagnetische interferentie. Geyue Electric heeft de driefasige aansluitklemmen in een gelijkzijdig driehoekig patroon aan de bovenkant van de cilindrische behuizing gerangschikt, waardoor de elektrische afstand tussen de fasen wordt vergroot, en keramische isolatiehulzen aan de basis van de aansluitingen zijn geïnstalleerd. We hebben een platte koperen stripstructuur aangenomen als de structuur van het interne verbindingsstuk en vervolgens zilver op het oppervlak van het verbindingsstuk geplateerd om de contactweerstand te verminderen. Alle aansluitpunten zijn vastgezet met isolatieclips om het wederzijdse inductie-effect veroorzaakt door parallelle bedrading te voorkomen. In de split-fase compenserende cilindrische condensatoren van Geyue Electric hebben we voor elke fase onafhankelijke stroompaden ontworpen, deze via de kortste afstand met de aansluitingen verbonden, waardoor het circuitoppervlak werd geminimaliseerd en de elektromagnetische straling werd verminderd.

Het totale montageproces is de ultieme garantie voor het afschermende effect. Bij het assemblageproces van de split-fase compenserende cilindrische condensatoren maakt Geyue Electric gebruik van een geavanceerd vacuümimpregnatieproces, waarbij hoogwaardige microkristallijne was als impregneermiddel wordt gebruikt. In een vacuümomgeving dringt de microkristallijne was volledig door en vult elke kleine opening in de condensatoromhulling, waardoor interne lucht en vocht volledig worden geëlimineerd en de potentiële lokale ontladingsgevaren van de condensator worden geëlimineerd. De microkristallijne was heeft uitstekende elektrische isolatie-eigenschappen en stabiele fysieke eigenschappen. De uniforme vulling versterkt niet alleen de interne isolatiesterkte, maar vormt ook een effectieve interne elektromagnetische afschermingslaag, die in staat is om afwisselende hoogfrequente interferentie te absorberen en te dempen. Tegelijkertijd helpt de goede thermische geleidbaarheid van de microkristallijne was om de tijdens bedrijf gegenereerde warmte gelijkmatig te geleiden, waardoor de vorming van lokale hotspots wordt vermeden en de stabiliteit van de werking van de condensator verder wordt verbeterd. De eindplaten van de condensatorbehuizing zijn permanent afgedicht door laserlassen om de continuïteit en integriteit van de afschermingsstructuur te garanderen en om de invloed van de externe omgeving te voorkomen. Bovendien ontwerpt ons bedrijf een speciale aardingsterminal voor elke condensator en gebruikt het interne geleidende veerplaten om de metalen schaal en de afschermingslaag betrouwbaar te aarden, waardoor een ontladingspad met lage impedantie wordt geboden voor de wisselende interferentiesignalen die tussen de fasen en van buitenaf worden geïntroduceerd, waardoor accumulatie van lading effectief wordt vermeden en de veiligheid van de apparatuur en het systeem wordt gewaarborgd.

Als professionele fabrikant op het gebied van laagspannings-blindvermogencompensatie in China is Geyue Electric al meer dan vijftien jaar nauw betrokken bij deze industrie en beschikt het over een eigen fabriek en een compleet R&D- en testsysteem. Daarom begrijpen we de strenge eisen van ervaren gebruikers ten aanzien van de stabiliteit en betrouwbaarheid van gesplitste fase-compenserende cilindrische condensatoren zeer goed. Geyue Electric beschouwt elektromagnetische compatibiliteit en operationele betrouwbaarheid op de lange termijn altijd als de kernindicatoren bij het ontwerp van condensatoren. Gebaseerd op het algemene ontwerpconcept dat door materialen, structuur en proces loopt, is onze BSMJ(Y)-serie split-fase compenserende cilindrische condensatoren een geconcentreerde belichaming van dit technische idee. Deze serie producten, met zijn unieke microkristallijne was-vacuümimpregnatieproces en volledig afgeschermd structuurontwerp, bereikt niet alleen een uitstekend onderdrukkingseffect van elektromagnetische interferentie tussen fasen, maar presteert ook goed op het gebied van overspanningstolerantie, temperatuurstijgingscontrole en operationele levensduur op lange termijn. Onze split-fase compenserende cilindrische condensatoren uit de BSMJ(Y)-serie worden op grote schaal toegepast in de stroomdistributiesystemen van verschillende industriële installaties, commerciële gebouwen en openbare voorzieningen, waardoor veel klanten een efficiënte, schone en stabiele reactieve stroomcompensatie kunnen bereiken. In de toekomst zal Geyue Electric blijven vertrouwen op solide productieprocessen en geavanceerde ontwerpinnovaties om betrouwbare productondersteuning te bieden voor de verbetering van de energie-efficiëntie en de hoogwaardige werking van het energiesysteem.
