AC-schakelaar voor schakelvermogenscondensatoren

Op het gebied van blindvermogencompensatie bij laagspanning gaat elke schakeling van vermogenscondensatoren gepaard met het genereren en doven van bogen. De traditionele AC-contactors hebben een uitdagend probleem dat moeilijk te overwinnen is, omdat hun boogdovende systemen vaak ontoereikend lijken bij het omgaan met capacitieve belastingen. De AC-contactoren voor schakelvermogenscondensatoren uit de CJ19-serie hebben deze uitdaging echter overwonnen door middel van een reeks nauwkeurige optimalisaties, waardoor deze uitdaging is omgezet in een stabiele en betrouwbare garantie voor het gehele energiesysteem. Geyue Electric, als bedrijf dat nauw betrokken is bij de mondiale laagspanningsenergiesector, begrijpen wij ten zeerste dat in het blindvermogencompensatiesysteem het succesvol schakelen van condensatoren niet alleen gaat over het veilig aansluiten van de vermogenscondensatoren op het elektriciteitsnet, maar ook over hoe je op een elegante en veilige manier de stroom kunt afsluiten en afscheid kunt nemen van de bogen.

Wanneer de AC-schakelaar een normale weerstandsbelasting afsnijdt, liggen de stroom- en spanningsfasen in principe op één lijn en dooft de boog op natuurlijke wijze gemakkelijk wanneer de stroom nul overschrijdt. Wanneer de condensator echter wordt in- of uitgeschakeld, wordt er een stootstroom gegenereerd die meerdere malen of zelfs tientallen malen groter is dan de nominale stroom. Tijdens het afsnijproces is er, omdat de spanning aan beide uiteinden niet abrupt kan veranderen, een faseverschil met de netspanning, waardoor de boog nog intenser en moeilijker te doven is. De boogdovende roosters of eenvoudige boogdovende kamers van traditionele contactors zijn vaak ontworpen voor het afsnijden van conventionele inductieve of resistieve belastingen. Wanneer ze worden geconfronteerd met de sterke boog die wordt gegenereerd door de condensatorbelasting, zorgen hun boogdovende eigenschappen en ruimtelijke indeling er vaak voor dat de boog opnieuw ontsteekt, spuit of zelfs zorgt dat de contacten gaan lassen, wat niet alleen de levensduur van de contactor verkort, maar ook een potentiële bedreiging vormt voor de stabiele werking van de compensatiekast.

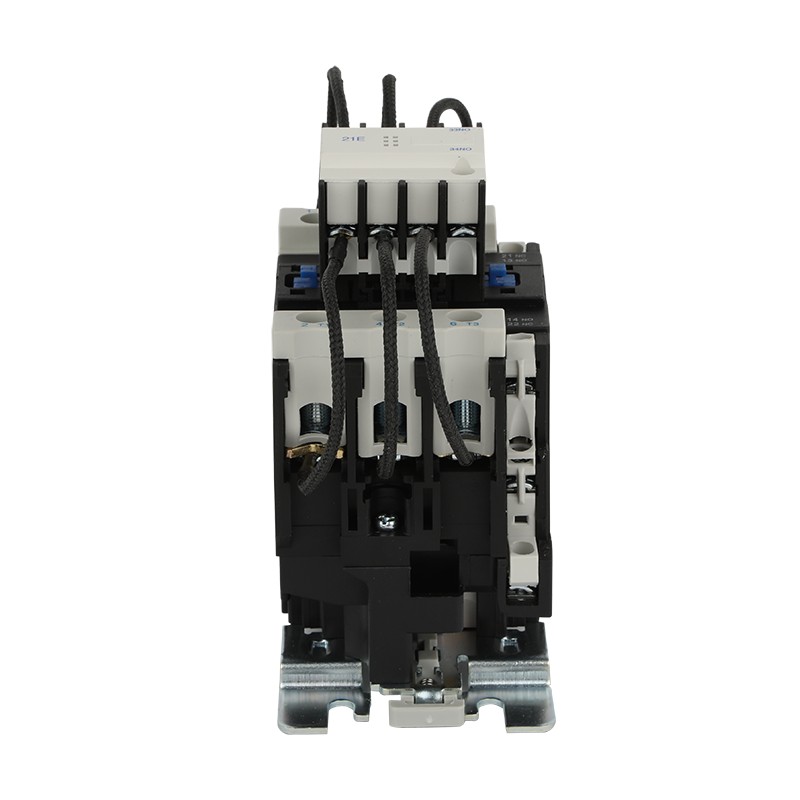

Als reactie op het unieke "temperament" van condensatorbelastingen heeft het boogblussysteem van de CJ19-serie wisselstroomschakelaars voor schakelvermogenscondensatoren een uitgebreide innovatie ondergaan op het gebied van materialen, structuur en principes.

De eerste stap van het drievoudige verfijningspad is structurele versterking en ruimtelijke reconstructie. De wisselstroomschakelaars uit de CJ19-serie voor schakelvermogenscondensatoren hebben de fysieke ruimte en het boogblokkeervermogen van de boogdovende kamer aanzienlijk vergroot. De boogdovende roosterplaten zijn gemaakt van een dichter en hittebestendiger legeringsmateriaal en de geometrische vorm en afstand van de roosterplaten zijn geoptimaliseerd. De diepere boogdovende kamer en het talrijkere ontwerp van de scheidingsplaten verlengen en verdelen het boogpad effectief, waardoor de langwerpige boog snel in meerdere korte bogen wordt gesneden. Dit maakt geforceerde koeling en verwijdering van ionisatie binnen een beperkte ruimte mogelijk, wat vergelijkbaar is met het bouwen van meerdere niveaus van verkeersdrempels en koelpoelen voor de furieuze boog, waardoor de energie laag voor laag kan worden verbruikt.

De tweede stap van het drievoudige verfijningspad is het nauwkeurig afstemmen van contactmaterialen. Het schakelen van condensatoren stelt extreem strenge eisen aan de anti-soldeereigenschappen en de elektrische levensduur van de contacten. De wisselstroomschakelaars uit de CJ19-serie voor schakelvermogenscondensatoren maken gebruik van een speciale formulering van op zilver gebaseerde contactmaterialen, die niet alleen een lage contactweerstand garanderen, maar ook hun vermogen om hoge stootstromen en boogerosie te weerstaan ​​aanzienlijk verbeteren. Gecombineerd met een speciaal contactvormontwerp elimineren de CJ19-serie wisselstroomschakelaars voor schakelvermogenscondensatoren effectief de kans op metaalbrugvorming tijdens het ontkoppelen, waardoor het risico op voortdurende boogverbranding aan de bron wordt verminderd.

De derde stap van het drievoudige verfijningspad is collaboratief ontwerp met schakeltiming. De kern van de AC-magneetschakelaars voor schakelvermogenscondensatoren uit de CJ19-serie ligt in hun schakelvolgorde: "eerst de weerstand beperken en vervolgens de hoofdcontacten sluiten". Vanuit mechanisch perspectief vermindert dit ontwerp de inschakelstroom tijdens het sluiten aanzienlijk, waardoor de boogintensiteit tijdens het openen indirect wordt verminderd. Het boogonderdrukkingssysteem van de CJ19-serie AC-magneetschakelaars voor schakelvermogenscondensatoren werkt in combinatie met dit ontwerp en zorgt voor de mechanische koppeling en ruimtelijke indeling van de hoofdcontacten en hulpstroombegrenzende contacten, en garandeert dat het boogonderdrukkingssysteem van de magneetschakelaars betrouwbaar werkt binnen de ontworpen capaciteit, zelfs in het geval van grote stroomontladingen als gevolg van abnormale omstandigheden.

Een grondig begrip van elk technisch detail is gericht op het bereiken van 100% betrouwbaarheid. Als toonaangevend figuur in de Chinese laagspannings-industrie voor blindvermogencompensatie heeft Geyue Electric niet alleen een diepgaand inzicht in kerncomponenten zoals de CJ19-serie wisselstroomschakelaars voor schakelvermogenscondensatoren, maar streeft zij er ook naar om klanten uitgebreide oplossingen te bieden, van kerncomponenten tot complete systemen. Onze laagspannings-apparaten voor blindvermogencompensatie zijn gebaseerd op deze diep geoptimaliseerde gespecialiseerde componenten, gecombineerd met de precieze schakelstrategieën van intelligente controllers, waardoor elk compensatiesysteem snel kan reageren op veranderingen in de arbeidsfactor en tegelijkertijd de meest soepele en veiligste condensatorschakeling wordt bereikt, waardoor de algehele levensduur van de apparatuur effectief wordt verlengd en de risico's van de werking en het onderhoud van het systeem worden verminderd. Kiezen voor Geyue is kiezen voor een solide toewijding aan stroomkwaliteit. Wij geloven dat echte waarde ligt in het onzichtbaar maken van technologie, en het maken van stabiliteit en efficiëntie tot de norm in uw elektriciteitsnet.
