Hoe verwijder je harmonische vervuiling van het elektriciteitsnet in realtime? Smart APF -serie Active Power Filter geeft het antwoord!

Elektrische apparatuur zoals frequentieomzetters en gelijkrichters zullen harmonischen genereren wanneer ze veel worden gebruikt. Deze onregelmatige stromen kunnen oververhitting van apparatuur, verminderde efficiëntie en schade aan gevoelige instrumenten veroorzaken, wat resulteert in enorme economische verliezen. De traditionele passieve filter PPF kan niet langer voldoen aan de huidige complexe harmonische controle -behoeften vanwege de enkele filtermogelijkheden, een langzame responssnelheid en het risico op het veroorzaken van resonantie. Het APF -serie Active Power Filter is superieur aan de PPF en kan in realtime dynamisch compenseren voor harmonische stromen. Dit artikel zal het werkingsprincipe van deAPF -serie Active Power Filteren zijn kernvoordelen introduceren in vergelijking met traditionele filters. Leren hoe de APF -serie actief vermogensfilter het harmonische probleem effectief oplost, zal ons helpen de belangrijke rol bij het verbeteren van de energiekwaliteit beter te begrijpen, de veiligheid van apparatuur te waarborgen en de energie -efficiëntie te verbeteren.

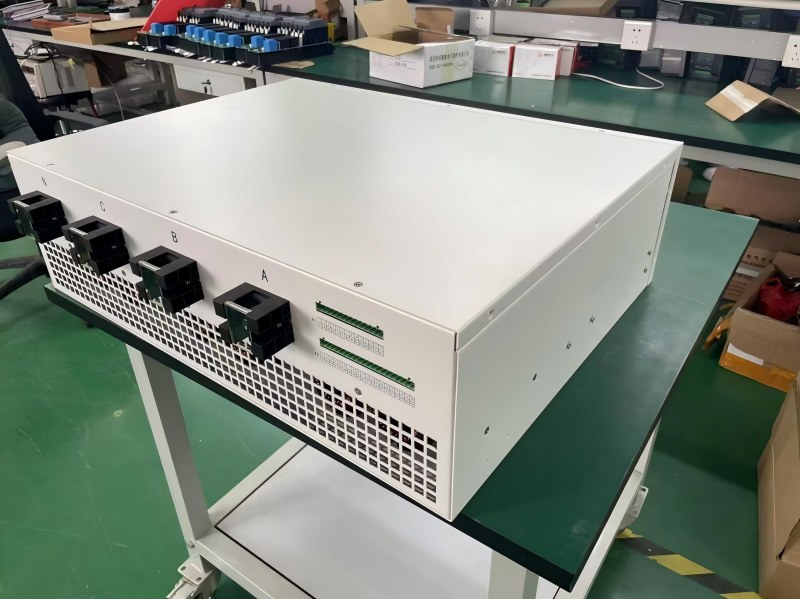

Wat is de APF -serie Active Power Filter?

APF -serie Active Power Filteris een professionele harmonische bedieningsapparatuur die wordt vervaardigd door Power Electronics Technology. De kernfunctie is het detecteren en dynamisch elimineren van harmonische stromingen in het power -net in realtime, waardoor problemen met de stroomkwaliteit veroorzaakt door niet -lineaire belastingen zoals omvormers of gelijkrichters. Anders dan de passieve filtering van traditionele filters PPF, is APF Active Filter een actieve compensatiemiddel die de harmonische onderdrukkingsbehoeften van verschillende scenario's kan oplossen, zoals industriële fabrieken, datacenters en medische voorzieningen, en is een belangrijk apparaat voor het optimaliseren van de energiekwaliteit.

Wat is het werkende principe van APF -serie Active Power Filter?

DeAPF -serie Active Power FilterVerzamelt de stroom in het Power Grid door realtime monitoring en identificeert nauwkeurig de harmonischen die moeten worden verwerkt via hogesnelheidssensoren. De geïntegreerde DSP- en FPGA -chip is de kernregelingseenheid van het filter, die deze stromen in realtime kan analyseren via het onmiddellijke reactieve vermogenstheorie -algoritme en de harmonische amplitude en faseparameters bepalen die binnen 3MS moeten worden gecompenseerd. Vervolgens zal de ingebouwde IGBT-vermogensconverter onmiddellijk een compensatiemiddel genereren met dezelfde amplitude als de harmonische maar tegenovergestelde fase volgens de berekeningsresultaten, en deze stroom injecteren in het vermogen om harmonischen te elimineren, waardoor uiteindelijk meer dan 95% van de harmonischen wordt geëlimineerd.

Wat is de kernwaarde van APF -serie Active Power Filter?

APF -serie Active Power FilterKan de volgende voordelen opleveren voor de controle van de harmonischen in het Power Grid. Ten eerste kan het oververhitting van transformator voorkomen en bijbehorende energieverliezen verminderen. Het kan de valse struikel van relaisbeschermingsapparaten aanzienlijk onderdrukken als gevolg van harmonische interferentie, waardoor het valse struikelsnelheid met 90%wordt verlaagd. Ten tweede kan het het verlies van belangrijke apparatuur zoals condensatoren en motoren verminderen en hun levensduur verlengen. Tegelijkertijd kan het de werkelijke capaciteit van de transformator bezet door de harmonische stroom vrijgeven, waardoor de betrouwbaarheid en economie van het stroomvoorzieningssysteem als geheel wordt verbeterd.

Welke voordelen heeft APF vergeleken met PPF?

APF -serie Active Power Filterhebben aanzienlijke uitgebreide voordelen ten opzichte van PPF -passieve filters. Het kernvoordeel ligt in zijn dynamische realtime aanpassingsmogelijkheden. APF kan reageren op harmonische veranderingen binnen 5ms en dynamische harmonische trackingmogelijkheden bereiken, terwijl PPF 100 ms nodig heeft om te reageren op harmonische veranderingen, wat 20 keer sneller is dan PPF. Dit is van grote hulp voor elektrische roosters waarbij variabele frequentieapparatuur meer dan 60%goed is. APF kan 2-150 full-frequentie harmonischen dekken, terwijl PPF wordt beperkt door het LC-resonantiepuntontwerp en slechts een klein aantal vooraf ingestelde frequentiepunten kan richten, en de werkelijke effectieve bandbreedte is minder dan ± 5% van de middenfrequentie. Deze beperking zal een blinde vlek veroorzaken bij het beheer van harmonische scenario's met meerdere frequentie, zoals medische apparatuur en datacenters. In termen van systeemveiligheid elimineert APF het risico op rasterresonantie door intelligente impedantiebeheersing, terwijl PPF harmonische versterking kan veroorzaken of zelfs apparatuur kan verbranden. In 2019 verloor een PPF -resonantieongeval in een bepaalde autofabriek direct $ 350.000. APF kan tegelijkertijd uitgebreide functies voor energiebeheer integreren, zoals reactieve vermogenscompensatie, terwijl PPF slechts een enkele filterfunctie heeft. APF is bijna onderhoudsvrij gedurende de levenscyclus, waardoor de totale kosten gedurende 10 jaar worden verlaagd, terwijl PPF regelmatig vervanging van condensatoren en voortdurende onderhoudskosten vereist. Het essentiële verschil tussen APF en PPF ligt in de technische route. PPF is een passief anti-adaptief apparaat, terwijl APF een actief bestuurssysteem is met behulp van stroom elektronische gesloten-lusregeling.
