De lay-outkunst van componenten in de laagspanningscompensatiekast voor reactief vermogen: hoe beïnvloeden warmtedissipatie, bedrading en veiligheidsafstanden de stabiliteit van het systeem op de lange termijn?

Inleiding: De indeling binnenin de kast is niet alleen esthetisch aantrekkelijk, maar ook de hoeksteen van stabiliteit

De compensatiekast is het kernonderdeel van het laagspannings-blindvermogencompensatiesysteem. De lay-out van de interne componenten bepaalt rechtstreeks de operationele efficiëntie en levensduur van het hele apparaat. Als Chinese fabrikant van laagspanningscompensatieapparatuur voor reactief vermogen met een lange geschiedenis in de energiesector, begrijpt Geyue Electric volledig dat een uitstekende compensatieoplossing niet alleen hoogwaardige componenten vereist, maar ook afhankelijk is van een wetenschappelijk redelijk intern ontwerp van de kast. De onderlinge relaties tussen warmteafvoer, bedrading en veiligheidsafstand vormen de solide pijlers voor de langdurige stabiele werking van de compensatiekast.

Warmteafvoer: Temperatuurregeling bepaalt de levensduur van componenten

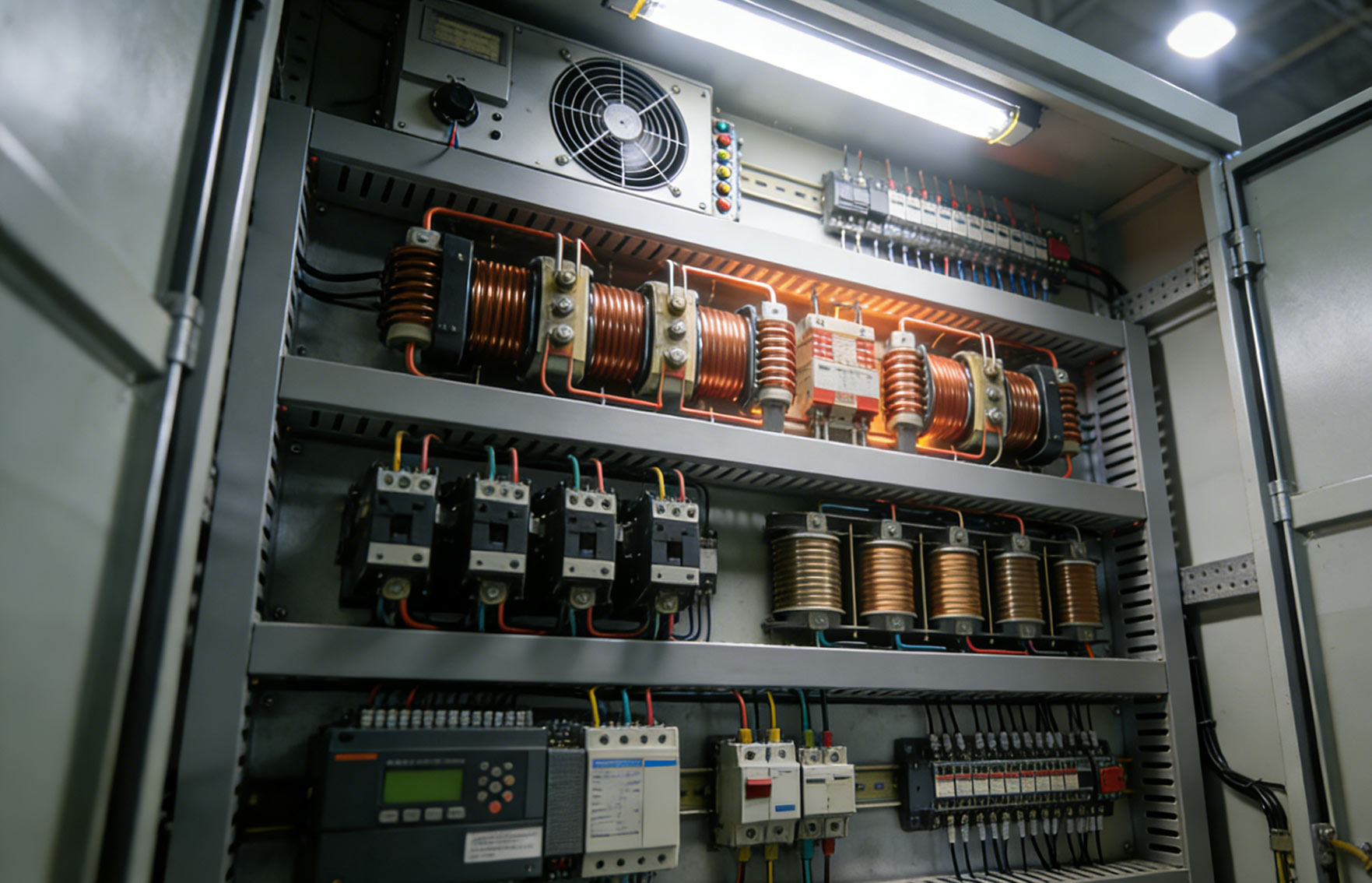

Tijdens de werking van de compensatiekast kunnen interne componenten zoalscondensatoren, reactoren, samengestelde schakelaars, contactorenEnpowerfactor-controllerszal een bepaalde hoeveelheid warmte genereren. Als deze warmte niet op tijd kan worden afgevoerd, zal de temperatuur van de componenten voortdurend stijgen, de veroudering van de isolatiematerialen versnellen, de capaciteit van de condensatoren verminderen en zelfs tot thermische storingen leiden. Geyue Electric heeft bij het ontwerpen van de kast, op basis van de verticaal gelaagde warmtedissipatie-indeling, de componenten met een hogere warmteontwikkeling in het bovenste gedeelte van de kast geplaatst. Bovendien heeft ons technische team gebruik gemaakt van het principe dat warme lucht op natuurlijke wijze opstijgt, in combinatie met de bovenste ventilator voor geforceerde ventilatie, om een ​​soepele luchtstroom van onder naar boven te vormen. Tegelijkertijd hebben we voldoende warmtedissipatiekanalen tussen de condensatoren gereserveerd om warmteaccumulatie tussen de condensatoren te voorkomen, zodat zelfs in een omgeving met hoge temperaturen in de zomer de kasttemperatuur binnen een veilig bereik kan worden geregeld, waardoor wordt gegarandeerd dat de componenten altijd in een ideale staat werken, waardoor de algehele levensduur van het systeem wordt verlengd.

Bedrading: een nauwkeurig netwerk vermindert interferentie en spanningsverlies

De bedrading in de compensatiekast lijkt misschien eenvoudig, maar bevat feitelijk diepgaande kennis van elektrotechniek. De ongeorganiseerde bedrading beïnvloedt niet alleen het uiterlijk, maar introduceert ook elektromagnetische interferentie, vergroot de lijnspanningsval en veroorzaakt zelfs lokale ontlading. Geyue Electric hanteert het bedradingsprincipe van "het scheiden van sterke en zwakke elektriciteit en het verdelen van hoge en lage frequentiegebieden". De stuur- en stroomleidingen worden afzonderlijk geleid om signaalinterferentie te voorkomen; het hoofdcircuit maakt gebruik van koperen staven voor aansluiting om de contactweerstand en warmteontwikkeling te verminderen; het bemonsteringscircuit maakt gebruik van gedraaide afgeschermde kabels om de meetnauwkeurigheid te garanderen. Alle kabels worden op een gestandaardiseerde manier bevestigd via leidingen om losraken door trillingen te voorkomen. Het zorgvuldig ontworpen bedradingsnetwerk van ons bedrijf zorgt voor een soepelere stroomoverdracht en een nauwkeurigere signaalverzameling, waardoor een gedetailleerde garantie wordt geboden voor de betrouwbare respons en stabiliteit op lange termijn van het laagspannings-blindvermogencompensatiesysteem.

Veiligheidsafstand: Isolatie en onderhoud vormen een dubbele garantie

Hoewel het spanningsniveau in de compensatiekast tot de laagspanningscategorie behoort, moeten er toch voldoende veiligheidsafstanden worden aangehouden tussen componenten en tussen componenten en het kastlichaam. Dit is niet alleen om aan de isolatie-eisen te voldoen en vlambogen en kortsluitingen te voorkomen, maar ook om de dagelijkse inspectie en onderhoud te vergemakkelijken. Geyue Electric volgt strikt de internationale normen, nationale normen en industrienormen. Daarom hebben we tijdens de ontwerpfase de optimale installatieposities van elk onderdeel bepaald door middel van driedimensionale simulatiemethoden. We hebben voldoende ruimte tussen de condensatoren gereserveerd om de warmteafvoer en isolatie te vergemakkelijken; we hebben de onder spanning staande delen ook op een veilige afstand van de kastdeur gehouden om de veiligheid van de operators te garanderen; tegelijkertijd hebben we ook ruime bedieningsoppervlakken gereserveerd voor componenten die regelmatig moeten worden geobserveerd en onderhouden. De redelijke indeling van de veiligheidsafstand vermindert niet alleen het faalrisico van het gehele laagspanningscompensatiesysteem voor reactief vermogen, maar maakt het latere onderhoud ook handiger en efficiënter, en verlaagt de totale bedrijfskosten van gebruikers.

Geyue Electric: Wij waarborgen de stabiliteit van het energiesysteem met nauwgezet vakmanschap

Het is juist vanwege het diepgaande begrip en de nauwgezette controle van details zoals warmteafvoer, bedrading en veiligheidsafstanden dat de laagspanningscompensatiekasten voor reactief vermogen van Geyue Electric stabiel en continu kunnen werken in verschillende zware industriële omgevingen. Onze fabriek beschikt over volledig geautomatiseerde productielijnen en gestandaardiseerde assemblageprocessen. Elk apparaat dat de fabriek verlaat, ondergaat strenge thermische balanstests, elektrische prestatietests en isolatie- en spanningstests. We bieden niet alleen hoogwaardige compensatiekasten, maar kunnen ook uitgebreide oplossingen voor blindvermogencompensatie aanpassen, waaronder intelligente condensatoren, reactoren en filtermodules op basis van de belastingskarakteristieken van de gebruiker, waardoor gebruikers de arbeidsfactor effectief kunnen verbeteren, lijnverliezen kunnen verminderen en boetes voor energiereguleringskosten kunnen vermijden. Als u wensen heeft, neem dan contact opinfo@gyele.com.cn. Laat Geyue Electric, met onze voortreffelijke lay-outkunst en betrouwbare oplossingen voor blindvermogencompensatie, de energie-efficiëntie en stabiliteit van uw energiesysteem waarborgen.
