Hoe kunnen industriële compensatiekasten de energiekwaliteit verbeteren via kernaccessoires?

Voorrede

In industriële stroomdistributiesystemen zijn reactief stroomverlies en harmonische vervuiling belangrijke factoren die leiden tot een laag vermogen, verminderde levensduur van apparatuur en stijgende stroomkosten. Als kernapparaat voor energiekwaliteitsbeheer wordt de prestaties van het compensatiekast bepaald door de technische coördinatie van de vier belangrijkste accessoires: condensatorbank,serie reactor, Dynamische compensatiecontroller en explosiebestendige ontladingsweerstand. Dit artikel zal de technische principes, functionele positionering en systeemintegratie -logica van elk accessoire objectief verklaren.

Kernfunctionele positionering van het compensatiesysteem

De kerntaak van het compensatiekast is het bereiken van vermogensfactorcorrectie en harmonische onderdrukking van het vermogensnet. Wanneer de vermogensfactor lager is dan 0,9, zal het lijnverliespercentage met 8%-15%toenemen en tegelijkertijd de boete van de stroomaanpassingskosten van de stroomvoorziening activeren (ongeveer 3%-8%van de totale elektriciteitsrekening). Harmonische vervormingspercentage (THD) van meer dan 5% zal extra verwarming van de motor veroorzaken, storing van elektronische apparatuur en verminderde transformatorefficiëntie. De nationale standaard GB/T 15576-2020 bepaalt dat de ondergrens van de vermogensfactor voor industriële gebruikers 0,9 is en de IEEE 519-2014-standaard vereist dat THD binnen 5%wordt gecontroleerd.

Commando -mechanisme van dynamische compensatiecontroller

DeAutomatische Power Factor ControllerVerzamelt de roosterspanning en het stroomfaseverschil in realtime door een hogesnelheidsbemonsteringscircuit met 128 punten/cyclus. Wanneer een vermogensfactorfluctuatie veroorzaakt door een plotselinge belastingverandering (zoals minder dan 0,8) wordt gedetecteerd, voltooit de ingebedde ARM -processor de Fourier -transformatieberekening binnen 20 ms en voert nauwkeurige stroomcondensator -schakelinstructies uit. De ingebouwde nul-crossing-schakeltechnologie van de controller zorgt ervoor dat de schakelactie op het spanningsnulpunt wordt uitgevoerd om de stroomversterkingsschok te voorkomen. De kernparametervereisten omvatten: responssnelheid ≤50 ms (nationale standaard bovengrens 200ms), compensatiecapaciteitsfout ± 0,5 kVar. De 5G -communicatiemodule ondersteunt externe modificatie van parameterdrempels en ontvang van foutalarmen.

Technische kenmerken van slimme condensatorbanken

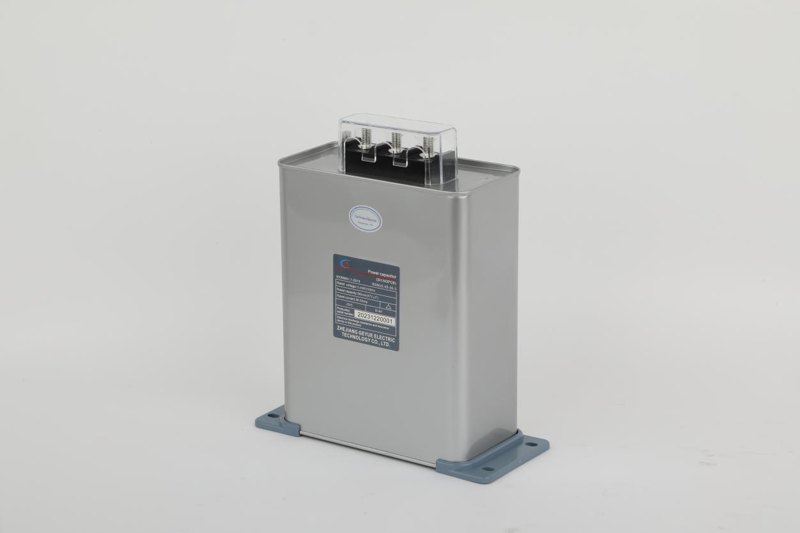

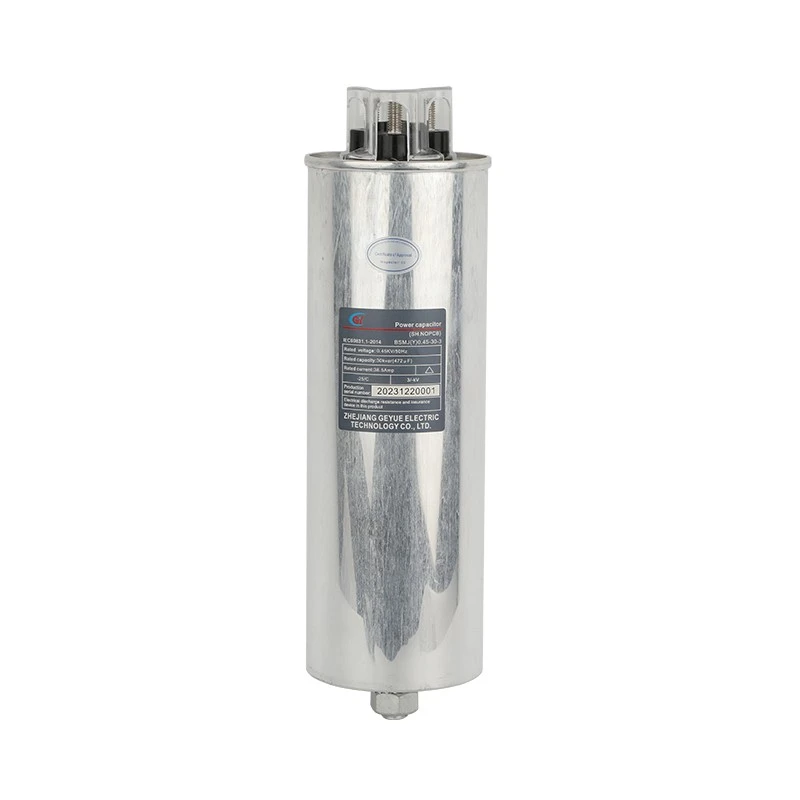

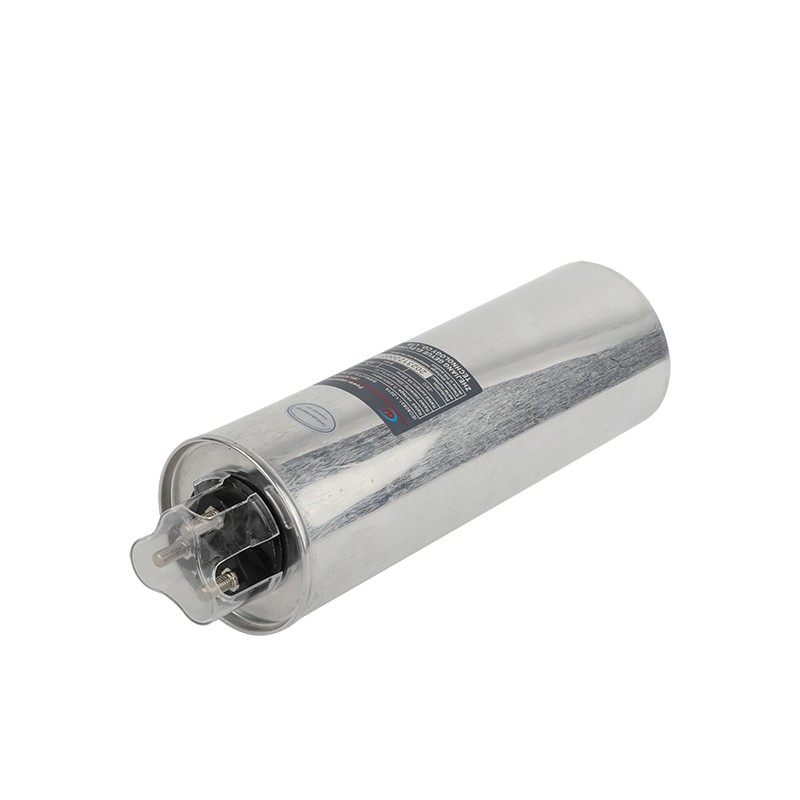

Slimme condensatorbanken bereiken vermogensfactorcorrectie van vermogensnetten door capacitieve reactieve kracht te bieden. Het kernmedium maakt gebruik van een 3,8-micron-dikke gemetalliseerde polypropyleenfilm en maakt gebruik van split-type verdampingstechnologie om het zelfherstellende gebied van het medium binnen 2 vierkante millimeter te regelen wanneer een enkel punt wordt doorboord. De condensator is uitgerust met een drukafgiftestructuur. Wanneer de druk in de schaal 0,12 MPa bereikt, scheurt de explosiebestendige dekking directioneel om de bescherming van de drukverlichting te bereiken. De capaciteitsconfiguratie hanteert een getrapte classificatieontwerp, meestal inclusief 8 groepen verschillende capaciteitseenheden, zoals 5 kVar, 10 kVar en 20 kVar, en de minimale compensatiestap is 5 kVar. In een 380-volt stroom roosteromgeving, wanneer een 30 kVarstroomcondensatorDe bank wordt ingeschakeld voor een motor met een nominale vermogen van 100 kW, de systeemvermogensfactor kan worden verhoogd van 0,75 tot 0,94, terwijl de lijnstroom met 28,4%wordt verminderd. Benadrukt moet worden dat de condensatorbank in serie moet worden bediend met een filterreactor, anders zal de harmonische stroom ervoor zorgen dat het medium oververhit en faalt.

Harmonische controle principe van filterreactor

Filterreactor onderdrukt harmonischen in specifieke frequentiebanden op basis van inductieve reactantie -eigenschappen. Het kernontwerp maakt gebruik van een reactantiepercentage van 7% om de resonantiefrequentie te verminderen tot 189 Hz, waardoor de harmonische frequentieband van 150 tot 650 Hz effectief wordt gegenereerd door industriële apparatuur. Het toont een significant impedantie -verbeteringseffect op de 5e harmonische. Met een frequentie van 250 Hz kan de impedantiewaarde meer dan 33 keer die van de fundamentele golf bereiken, waardoor de totale harmonische vervormingspercentage tot minder dan 8%wordt onderdrukt. Deserie reactorWikkeling is vacuüm gegoten met klasse B isolerende epoxyhars en de lagen worden geïsoleerd met Nomex -isolatiemateriaal om ervoor te zorgen dat de temperatuurstijging niet hoger is dan 65 kelvin; De ingebouwde 130 graden Celsius temperatuurzekering snijdt het circuit direct af tijdens het oververhitting. De inductieve reactantie wordt in wezen gemanifesteerd als een blokkerend effect op hoogfrequente harmonische stromen en vermindert tegelijkertijd de harmonische componenten die door de parallelle condensator stromen met meer dan 60%. Deze prestatie -indicator voldoet aan de verplichte specificaties van de IEC 60076 International Standard for Power Reactors.

Veilige werkingslogica van ontladingsweerstanden

De ontladingsweerstanden zijn verantwoordelijk voor het ontladen van de restspanning nadat de condensator is uitgeschakeld. Een dual-channel structuur met een hoofdweerstand van 100 kilo-ohms/5 kilowatt parallel met een back-upweerstand wordt aangenomen en het oppervlaktewarmte-dissipatierooster regelt de vermogensdichtheid onder 1,5 watt/vierkante centimeter. Wanneer de omgevingstemperatuur 45 graden Celsius bereikt, wordt de axiale stromingsventilator automatisch geactiveerd om de warmtedissipatie te verbeteren. Het systeem kan de restspanning van de 400-volt roostercondensator verminderen van een piek van 565 volt tot een veiligheidsdrempel van 50 volt binnen 3 seconden, die voldoet aan de 75-volt bovengrens die is gespecificeerd in IEC 60831.

Systeemintegratie- en prestatieverificatiestandaarden

Het volledige compensatiesysteem moet worden geverifieerd via een verificatieprocedure op drie niveaus. Tijdens de fabriekstestfase worden een 10-seconden bestand tegen spanningstest bij 1,25 keer de nominale spanning en 50 continue schakelimpacttests uitgevoerd, met een schakelinterval van niet meer dan 2 seconden. Tijdens ter plaatse inbedrijfstelling moet de doelwaarde van de vermogensfactor worden ingesteld in het bereik van 0,92 tot 0,98 en wordt de overspanningsbeveiligingsdrempel geconfigureerd tot 440 volt met een fouttolerantie van ± 5 volt. Werkmonitoring vereist dat het systeem continu aan drie kernindicatoren voldoet: maandelijkse gemiddelde vermogensfactor ≥ 0,95, totale harmonische vervorming ≤ 5%en spanningsfluctuatiepercentage <2%. Wanneer het systeem detecteert dat de vermogensfactorfluctuatie groter is dan 0,1 of de totale harmonische vervormingssnelheid met meer dan 2%stijgt, moeten de configuratie van de condensatorcapaciteit en de matchingstatus van de reactor -parameter onmiddellijk worden gecontroleerd.
