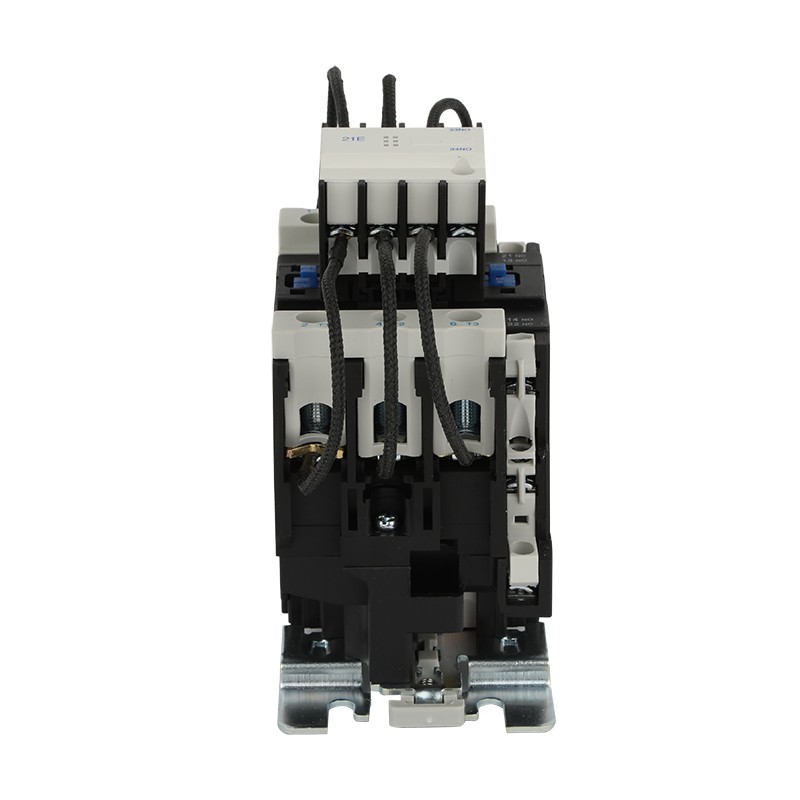

CJ19-serie condensatorschakelaars

In een reactief vermogencompensatiesysteem met lage spanning is het betrouwbaar schakelen van het condensatorcompensatiecircuit de sleutel tot het garanderen van de stabiele werking van het gehele reactief vermogencompensatiesysteem met lage spanning. Het selecteren van de meest geschikte stroomsterkte voor de condensatorschakelaars uit de CJ19-serie voor uw laagspannings-compensatiesysteem voor reactief vermogen is hetzelfde als het kiezen van de meest geschikte maat van een hartklep voor een hart met een verminderde werking: als de stroomsterkte te klein is, zullen de schakelaars beschadigd raken als gevolg van overbelasting, en als de stroomsterkte te groot is, zullen de economie en prestaties van de schakelaars slecht zijn. Geyue Electric is zich er terdege van bewust dat het correct selecteren van de condensatorschakelaars uit de CJ19-serie voor veel gebruikers de echte zorg is bij het bouwen van een economische en betrouwbare oplossing voor statische compensatie. In dit artikel wordt duidelijk de wetenschappelijke methode uitgelegd voor het matchen van de meest geschikte stroomsterkte voor de condensatorschakelaars uit de CJ19-serie in uw condensatorcompensatiecircuit.

Begrijp de exclusieve missie van de CJ19-serie condensatorschakelmagneetschakelaars

Eerst en vooral moeten gebruikers duidelijk onderkennen dat de CJ19-serie condensatorschakelmagneetschakelaars, als directe uitvoerders van condensatorschakelacties, geen gewone magneetschakelaars zijn; het zijn een soort contactors die speciaal zijn ontworpen voor het in- of uitschakelen van condensatoren. Hun kerntaak is het veilig omgaan met de enorme sluitstroom die ontstaat wanneer condensatoren op het circuit worden aangesloten. Onder deze werkomstandigheden zijn gewone contactors gevoelig voor contactlassen of smelten van de contacten, maar de condensatorschakelaars uit de CJ19-serie kunnen, door speciale optimalisatie in de kernstructuur en het ontwerp van het magnetische circuit, de stootstroom beperken tot 20 keer de nominale stroom, waardoor de elektrische levensduur van zichzelf wordt gegarandeerd. Het begrijpen van de "speciale aard" van de CJ19-serie condensatorschakelaars is de eerste stap bij het correct selecteren van de meest geschikte stroomsterkte.

Het matchen van de meest geschikte stroomsterkte voor de condensatorschakelaars uit de CJ19-serie is geenszins gelijk aan het eenvoudigweg maken van een directe correspondentie op basis van de parameters die op de labels van de condensatoren staan ​​vermeld. Bij een rigoureus selectieproces moet rekening worden gehouden met twee belangrijke stroomgerelateerde gegevens: de stabiele werkstroom en de dynamische stootstroomimpact.

Beheers de kernformule voor bedrijfsstroom

De berekening van de stabiele werkstroom hangt af van de maximale bedrijfstoestand van de condensatoren tijdens hun daadwerkelijke werking. De kernformule is: Bedrijfsstroom (A) = Nominale capaciteit van de condensator (kvar) / (√3 * Werkelijke netspanning (kV)). Het is vooral belangrijk op te merken dat als de nominale spanning van de condensatoren hoger is dan de bedrijfsspanning van het systeem, de werkelijke uitgangscapaciteit en stroom van de condensatoren met een kwadratische factor zullen afnemen. In deze situatie is de basis voor het kiezen van de contactors de feitelijke werkconditie van de condensatoren in het specifieke systeem, en niet de ideale parameters die op de typeplaatjes van de condensatoren staan ​​vermeld. Dat wil zeggen dat voor de condensatorschakelaars uit de CJ19-serie de meest geschikte stroomsterkte moet worden geselecteerd, zodat deze kleiner en zuiniger is, op basis van de werkelijke werkstroom van de condensatoren na reductie.

Of de condensatorschakelaars uit de CJ19-serie de taak van het in- en uitschakelen van de condensatoren met succes en veilig kunnen uitvoeren, hangt echter grotendeels af van de vraag of ze de dynamische stootstroom in het circuit kunnen weerstaan. De nominale werkstroom van condensatorschakelaars uit de CJ19-serie wordt gedefinieerd op voorwaarde dat ze duizenden of zelfs tienduizenden standaard stootstroomstoten kunnen weerstaan. Daarom is de meest effectieve en nauwkeurige methode om de meest geschikte nominale stroom voor de contactors uit de CJ19-serie te selecteren, het raadplegen van de vergelijkingstabel "Condensatorcapaciteit - Aanbevolen contactormodel" die door de fabrikant wordt verstrekt. In een laagspanningssysteem voor blindvermogencompensatie met een nominale spanning van 400 V, een nominaal vermogen van een enkele condensator van 30 kvar en een stabiele stroom van ongeveer 43 A per condensator, raden we gebruikers doorgaans aan om, rekening houdend met de stootstroom in het circuit, CJ19-serie condensatorschakelaars te selecteren met een nominale stroom van niet minder dan 63 A.

Houd rekening met de belangrijkste variabelen ter plaatse bij praktische toepassingen

Hoewel u het gebruik van de formule en de vergelijkingstabel al combineert, kunt u door een grondiger onderzoek van de variabelen ter plaatse de condensatorschakelaars uit de CJ19-serie selecteren met een stroomsterkte die dichter bij de meest geschikte ligt. De belangrijkste variabele waarmee rekening moet worden gehouden, is de schakelstrategie die wordt aangenomen door het lokale project voor reactieve vermogenscompensatie: is het schakelen in één eenheid (wat betekent dat elke condensator onafhankelijk wordt bestuurd en één voor één wordt geschakeld)? Of is het gegroepeerd en cyclisch schakelen met meerdere eenheden (wat betekent dat meerdere condensatoren vast in één eenheid zijn gegroepeerd en als geheel in een cyclus worden geschakeld, waarbij elke groep van meerdere condensatoren de minimale eenheid is)? Als bij het gebruik van de "groepsschakeling"-strategie eerst één groep condensatoren (Groep A) wordt ingeschakeld en de tweede groep condensatoren (Groep B) later wordt ingeschakeld, dan is op het moment dat de schakelaar wordt gesloten, de door Groep B gegenereerde inschakelstroom niet alleen afkomstig van de netspanning, maar ernstiger, van de reeds geladen condensatoren in Groep A die zich onmiddellijk zullen ontladen naar Groep B. Dit zal leiden tot een veel grotere gesuperponeerde inschakelstroom dan bij het inschakelen van een enkele groep. Op dit moment moeten de specificaties van de CJ19-serie condensatorschakelaars op de juiste manier worden geüpgraded, dat wil zeggen dat er schakelaars met een grotere stroomsterkte moeten worden gekozen. De tweede variabele waarmee rekening moet worden gehouden, is de harmonische omgeving van het systeem: wanneer de harmonische achtergrondinhoud hoog is, zal de stroom van het condensatorcircuit toenemen als gevolg van harmonischen en kan dit resonantieversterking veroorzaken. Het wordt aanbevolen om een ​​extra marge van 15%-25% te reserveren op basis van de berekende bedrijfsstroomwaarde, of bij voorkeur anti-harmonische slimme condensatoren te gebruiken. De laatste variabele waarmee rekening moet worden gehouden, is de installatiemethode en de werkomgeving: de dichte installatiemethode en de slechte ventilatie in de werkomgeving zullen de warmtedissipatieomstandigheden van de CJ19-serie condensatorschakelmagneetschakelaars verslechteren, waardoor hun draagvermogen wordt beïnvloed. Bij het selecteren is het ook noodzakelijk om de specificatie op de juiste manier te upgraden, dat wil zeggen om contactors met een grotere stroomsterkte te kiezen.

De one-stop-oplossingen van Geyue Electric

Om een ​​stabiel en betrouwbaar laagspanningscompensatiesysteem voor reactief vermogen op te zetten, gaat wat gebruikers nodig hebben veel verder dan het correct matchen van condensatorschakelaars uit de CJ19-serie. Wat echt nodig is, is de perfecte coördinatie tussen alle componenten, en dit is precies de kernwaarde die Geyue Electric onze gebruikers biedt.

Als professionele fabrikant met een lange geschiedenis op het gebied van blindvermogencompensatie bij laagspanning, biedt Geyue Electric u niet alleen een volledig assortiment hoogwaardige componenten, van condensatorschakelaars uit de CJ19-serie tot antiharmonische condensatoren, seriereactoren en APFC-controllers, maar biedt u u ook een geïntegreerde oplossing op basis van nauwkeurige belastingsanalyse en systeemdiagnose. Ons technische team zal uw distributiestructuur, belastingskarakteristieken en harmonische omstandigheden grondig in overweging nemen en een compleet systeem voor u ontwerpen, van nauwkeurige selectie tot geoptimaliseerde bedrading, waarbij ervoor wordt gezorgd dat elk circuit veilig op elkaar is afgestemd, zodat uw compensatieapparaat niet alleen de arbeidsfactor efficiënt kan verbeteren, maar ook een langere levensduur en lagere totale onderhoudskosten kan bereiken.
