Reactoren in lage spanningscompensatiekasten: noodzakelijke apparatuur of extra kosten?

Verbrandt de compensatiekast in uw fabriek vaak decondensator? Of de meting heeft aangetoond dat de harmonischen van het power -raster te groot zijn, en zelfs de schakelaar is te zien aan het vullen wanneer de condensator wordt ingeschakeld. De reden voor de schade aan de condensator kan het ontbreken van een seriereactor zijn. Omdat in een 400V -voedingsraster twee nadelen zijn wanneer de condensator rechtstreeks is aangesloten op het power -raster. Een daarvan is dat de impactstroom zijn piek zal bereiken op het moment van power-on, wat gemakkelijk is om de schakelconnector te verbranden. De tweede is dat de harmonische stroom te groot is, waardoor de condensator serieus zal worden verwarmd of zelfs zal branden. Uitgerust met een reactor met geschikte parameters kan deze twee problemen effectief oplossen. Dit artikel zal uitleggen of de reactor een noodzakelijke apparatuur is door het werkingsprincipe van de reactor, de rol die het speelt in de compensatiekast en het werkelijke operatie -effect te beschrijven.

Werkprincipe van lage spanningserie reactor

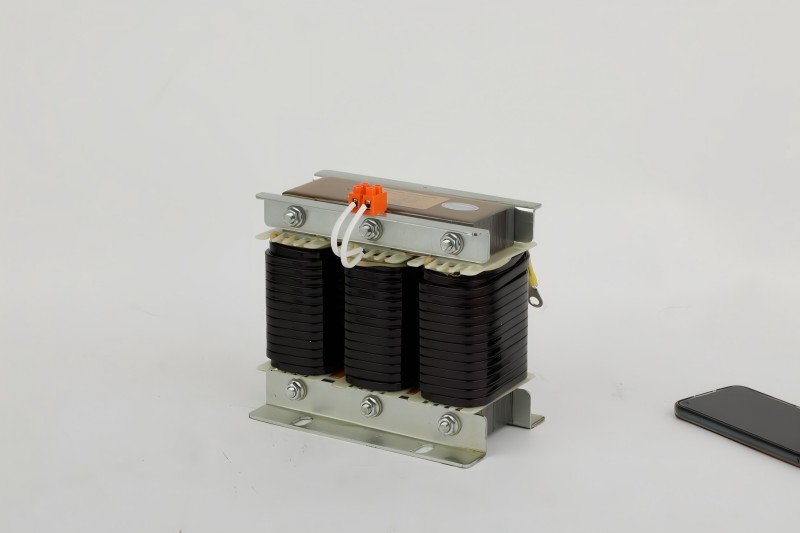

De reactor bestaat uit een ijzeren kern en een spoel, die in serie is verbonden voor de condensator van het compensatiekast. Wanneer de stroom door de spoel gaat, genereert de ijzeren kern een magnetisch veld, dat de stroomverandering kan weerstaan. Op dit moment wordt de condensator bekrachtigd, de stroom zal plotseling toenemen en het magnetische veld zal een omgekeerde kracht genereren, waardoor de impactstroom tot een veilig bereik wordt beperkt. Wanneer hoogfrequente zwerfstroom wordt gegenereerd in het vermogensnet, zal de spoel een sterkere weerstand genereren, waardoor de stroom wordt omgezet in warmte en verbruikt. Door deze bewerkingen wordt de condensator beschermd tegen de impact van overmatige stroom en schade door oververhitting.

De rol van reactor in compensatiekast

Zoals vermeld in het werkprincipe hierboven, kan de reactor de enorme stroom onderdrukken die wordt gegenereerd door destroomcondensatorWanneer het binnen 10 keer de normale waarde wordt bekrachtigd, wordt het beschermen van de schakelaarcontacten tegen smelten en lassen. Deze functie is om te voorkomen dat de apparatuur brandt wanneer deze wordt ingeschakeld. Een andere functie is om hoogfrequente ruis te onderscheppen. Deze twee functies van de reactor kunnen de levensduur van de condensator verlengen. De condensatoren in het compensatiekast zonder de reactor kunnen binnen 2 jaar worden gesloopt. Nadat ze zijn uitgerust met de reactor, kan de compensatiekast meer dan 8 jaar worden gebruikt, wat de onderhoudskosten aanzienlijk verlaagt. Deze twee functies kunnen niet worden vervangen door andere componenten. De compensatiekast zonder de reactor zal onvermijdelijk worden verbrand wanneer deze wordt ingeschakeld of de condensatoren worden beschadigd in batches, wat de noodzaak van de reactor weerspiegelt.

Hoe u een geschikte reactor kiest

Om een ​​geschikte reactor te kiezen, zijn er twee hoofdaspecten: de ene is om de juiste reactantiesnelheid te kiezen en de andere is om de juiste capaciteit voor stroomverdragen te kiezen.

Reactantiesnelheid verwijst naar de weerstandsterkte van de reactor naar hoogfrequente stroom. Als het een machine is in een fabriek, zoals een machinegereedschap, spuitgietmachine of andere apparatuur, of fotovoltaïsche stroomopwekking, kies dan eenreactorMet een reactantiepercentage van 7%, omdat het de 250Hz hoogfrequente harmonischen kan blokkeren die door deze apparatuur worden gegenereerd. Als het een groot LED -scherm is in een winkelcentrum, een gecentraliseerde computervoeding of een oplaadpaalapparaat, kies dan een reactor met een reactantiegraad van 14%, omdat het de 150Hz -harmonischen kan blokkeren die door deze apparatuur worden gegenereerd.

Bovendien is het noodzakelijk om een ​​geschikte huidige capaciteit te kiezen. De stroom die door de reactor mag gaan, moet groter zijn dan 1,35 keer de nominale stroom van de condensator. Omdat in de daadwerkelijke werking de harmonischen in het vermogensnet de totale stroom zullen verhogen, en voldoende marge moet worden gereserveerd om overbelasting en het verbranden van de reactorspoel te voorkomen.

Kortom, kies 7% voor fabrieksmachines en 14% voor LED -schermen. De reactorstroom is gelijk aan de condensatorstroom vermenigvuldigd met 1,35. Raak na de montage de reactorbehuizing aan. Als het niet meer dan drie seconden heet is, is het gekwalificeerd.

Eigenlijk werkingseffect

Toen de compensatiekast van de pompfabriek niet was uitgerust met een reactor, was de bedrijfstemperatuur van de condensator zo hoog als 85 graden Celsius, met de nationale standaard van 70 graden Celsius. Bijna 40% van de condensatoren zou elk jaar opbranden. Na het installeren van een7% reactor, de temperatuur van de condensator daalde tot ongeveer 55 graden Celsius, en het aandeel harmonischen in het vermogensrooster daalde van 19% naar 6%. De levensduur van de condensator werd verlengd van gemiddeld twee jaar tot meer dan acht jaar. Door deze wijziging liep de apparatuur stabieler en bespaarde onderhoudskosten.
