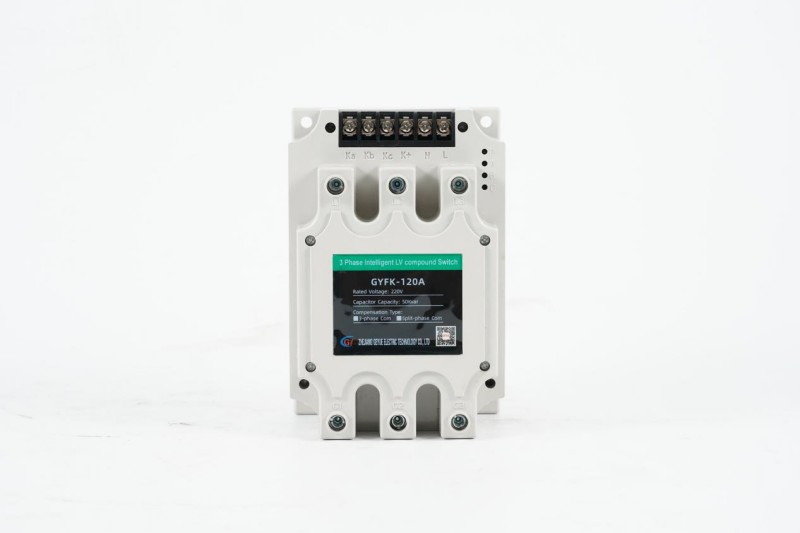

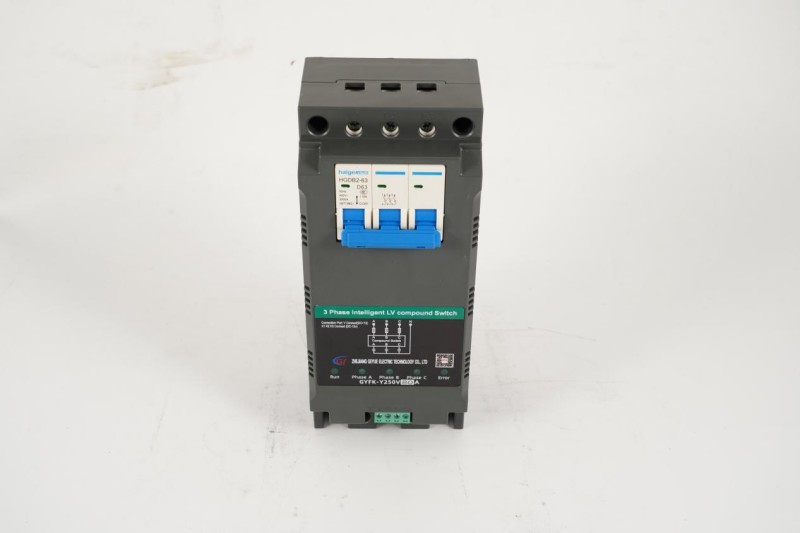

Wat is het nut van driefasige intelligente samengestelde schakelaar?

In de stroomverdelingsruimtes van fabrieken, winkelcentra, ziekenhuizen en andere plaatsen zijn de schakelaars die condensatoren besturen altijd in werkende staat. Gewone schakelaars worden gemakkelijk beschadigd door overmatige stroom na dergelijke frequente schakelacties, wat de onderhoudskosten verhoogt.De driefasige compensatie driefasige samengestelde schakelaarheeft aanzienlijke voordelen zoals geen impact, laag stroomverbruik en een lange levensduur, en is speciaal ontwikkeld voor het beheersen van condensatoren. Dit artikel beschrijft zijn werkingsprincipe, kernvoordelen en onderhoudspunten in detail.

Fundamentele rol

De hoofdfunctie van de driefasige intelligente samengestelde schakelaar is het regelen van de verbinding en het ontkoppelen tussen de driefasige condensator en het vermogensnet. Wanneerde condensatorMoet reactief vermogen compenseren, de samengestelde schakelaar regelt de condensator om snel verbinding te maken met het netwerk en verbreekt de verbinding op tijd wanneer compensatie niet nodig is. Het hele proces is automatisch voltooid.

Het kernprobleem oplossen

Wanneer gewone controle-condensatoren, zullen ze worden onderworpen aan een schok van tientallen keren de werkstroom op het moment van power-on. Deze huidige schok wordt inrush -stroom genoemd. Inrush -stroom zal niet alleen de composietschakelaar verbranden, maar ook de veroudering van de interne isolatie van de condensator versnellen en een plotselinge daling van de spanning van het vermogensraster veroorzaken. Daarom zal het gebruik van gewone schakelaars de levensduur van de apparatuur verkorten en de stabiliteit van het vermogensraster beïnvloeden.

Hoe het werkt？

De driefasige intelligente samengestelde schakelaar bestaat uit een thyristor-groep en een magnetisch vergrendelingsrelais, en de twee moeten samenwerken om het werk te voltooien. Ten eerste, wanneer deAutomatische Power Factor Controllerdetecteert dat het rooster moet compenseren voor reactief vermogen, de thyristor zal het circuit snel verbinden om de stroommeter op het rooster te verbinden op het moment dat de stroom nul is. Binnen 0,5 seconden nadat de thyristor is ingeschakeld, zullen de contacten van de magnetische vergrendelingsrelais onmiddellijk sluiten en 100% van de continue stroom dragen, en de thyristor zal op dit moment automatisch sluiten. Wanneer de condensator vervolgens moet worden losgekoppeld, wordt de thyristor heropend om de stroom over te dragen van het magnetische vergrendelingsrelais naar de thyristor. Wanneer de thyristor alle stroom draagt, verbreekt het magnetische vergrendelingsrelais de contacten wanneer de stroom nul is. De thyristor wordt automatisch gesloten op het volgende moment wanneer de stroom nul is en er geen boog wordt gegenereerd gedurende het hele proces.

Waarom moet desamengestelde schakelaarworden gebruikt met een thyristor -groep en een magnetisch vergrendelingsrelais? Want als er alleen een magnetisch vergrendelingsrelais is, zal de condensator een impact genereren van 50 keer de nominale stroom op het moment van afsluiting, en de contacten worden gelast en geschrapt na verschillende bewerkingen. Als er slechts een thyristor is, dan wanneer de stroom van 100A wordt bekrachtigd, is een koellichaam vereist, anders wordt deze binnen 10 minuten opgebrand. Het energieverbruik is 15 keer dat van het magnetische vergrendelingsrelais en de kosten zijn te hoog. Daarom lost de thyristor-groep het veiligheidsprobleem van stroom op en uit, en het magnetische vergrendelingsrelais lost het energieverbruiksprobleem van langdurige kracht op. Beide zijn onmisbaar.

Kernvoordelen

Dedriefasige compensatie driefasige samengestelde schakelaarKan de impact van de stroom volledig elimineren bij het schakelen van condensatoren, het beschermen van condensatoren en elektriciteitsnetapparatuur en het verlengen van de levensduur.

Het magnetische vergrendelingsrelais wordt altijd verbroken onder de staat van geen stroom om te voorkomen dat ze door vonken worden verbrand.

De thyristor-groep heeft een extreem lage energieverbruik tijdens power-on, waardoor 90% energie wordt bespaard in vergelijking met traditionele contactoren.

Het systeem coördineert automatisch de drie fasen, compenseert automatisch de onbalans tussen fasen en voorkomt overbelasting van condensatoren in één fase.

De status van de composietschakelaar wordt in realtime bewaakt. Als er een afwijking optreedt, wordt de bewerking onmiddellijk vergrendeld en wordt er op tijd een alarm uitgegeven.

Onderhoudspunten

Dedriefasige intelligente samengestelde schakelaarheeft regelmatige inspectie en onderhoud nodig om een ​​stabiele werking op de lange termijn te garanderen. Het stof op het oppervlak van de radiator moet minstens om de zes maanden worden gereinigd om te voorkomen dat stofophoping warmteafwijking belemmert. Tegelijkertijd moeten alle bedradingsterminals worden gecontroleerd op losheid. Bij de dagelijkse werking kan de status van de indicatorlicht worden gebruikt om te bepalen of de samengestelde schakelaar normaal werkt. Het groene licht geeft de normale power-on werking aan en het rode licht geeft een interne fout aan die op tijd moet worden gerepareerd. Als er een afwijking wordt gevonden, verbindt u de voeding onmiddellijk en neemt u contact op met professioneel personeel om deze af te handelen.
