Kan de zelfherstellende shuntcondensator van de cilinder de ideale keuze worden voor het Smart Grid-tijdperk?

Technische kenmerken en werkingsprincipe

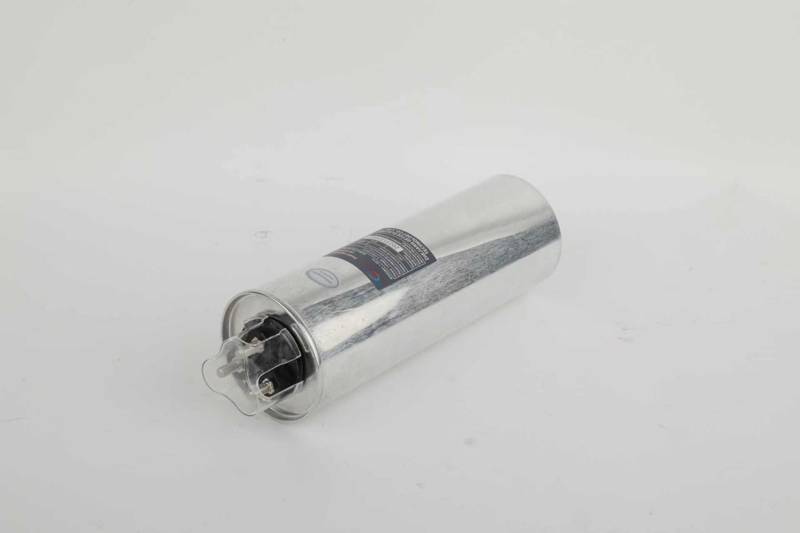

DitCilinder zelfherstellende shuntcondensatorgebruikt een speciaal gemetalliseerd polypropyleen filmmateriaal als kerncomponent, met een uniforme zink-aluminium composietlaag afgezet op het filmoppervlak. Vergeleken met traditionele box-type condensatoren heeft de cilindrische structuur een redelijker warmteafvoerpad, waardoor interne warmte snel naar de buitenbehuizing wordt geleid voor dissipatie. Dankzij de perfect symmetrische structuur is de verdeling van het elektrische veld uniformer, waardoor een te hoge lokale veldsterkte wordt vermeden, waardoor de levensduur van het product aanzienlijk wordt verlengd.

Selectieoverwegingen en installatiespecificaties

Wanneer u dit type selecteertCilinder zelfherstellende shuntcondensatorEr moet uitgebreid rekening worden gehouden met meerdere technische parameters en feitelijke bedrijfsomstandigheden. Ten eerste moet speciale aandacht worden besteed aan het afstemmen van de nominale spanning. Het wordt over het algemeen aanbevolen om een ​​model te kiezen met een spanning die 10% tot 20% hoger is dan de hoogste bedrijfsspanning van het systeem, zoals 440V- of 480V-producten, om voldoende veiligheidsmarge te garanderen. Wanneer meerdere condensatorbanken parallel worden gebruikt, moet speciale aandacht worden besteed aan de capaciteitsaanpassing en impedantiekarakteristieken van elke bank om circulatiestroom te voorkomen. De juiste installatiemethode is verticale installatie, wat de warmteafvoer door luchtconvectie vergemakkelijkt en de dagelijkse observatie en onderhoud eenvoudiger maakt.

Voor specifieke selectie moet de nominale spanning 1,1 keer de systeemspanning zijn; Een 400V-systeem moet bijvoorbeeld een 440V-product gebruiken. Bij capaciteitsberekeningen moet rekening worden gehouden met de belastingskarakteristieken, waarbij deze doorgaans op 20-40% van de transformatorcapaciteit worden geconfigureerd. Reactorselectie: Selecteer een reactantiepercentage van 14% voor ernstige 5e harmonischen, en een reactantiepercentage van 7% voor algemene harmonischen. Milieuvereisten: De installatiehoogte mag niet hoger zijn dan 2000 meter boven zeeniveau; de omgevingstemperatuur moet -25℃ tot +55℃ zijn; relatieve vochtigheid ≤85%. Bij parallel gebruik moet het capaciteitsverschil tussen de banken binnen 5% worden gecontroleerd, en het impedantieverschil binnen 3%. De installatierichting moet verticaal zijn, met een helling van maximaal 5 graden.

Hoe een condensator te bedienen en te onderhouden

Controleer bij apparatuur met veelvuldig schakelen de klemmen wekelijks op losheid en draai de verbindingsbouten elk kwartaal vast. Als u een uitstulping of olielekkage in de condensator constateert, stop dan onmiddellijk met het gebruik ervan en laat hem door een professional inspecteren en behandelen. Veelvoorkomende fouten omvatten voornamelijk capaciteitsveranderingen en verhoogde verliezen, die kunnen worden gediagnosticeerd met behulp van gespecialiseerde testinstrumenten. Een preventieve test wordt aanbevolen om de zes maanden. Apparatuur ouder dan drie jaar moet een hogere inspectiefrequentie hebben; Een uitgebreide inspectie, inclusief testen van de isolatieweerstand en capaciteitsmeting, wordt elk kwartaal aanbevolen. Voordat u enig onderhoud uitvoert, moet u altijd de stroom uitschakelen en het circuit volledig ontladen. Gebruik een ontladingsstaaf met een weerstand om meerdere keren te ontladen om de operationele veiligheid te garanderen. Stel een volledig bedrijfsoverzicht op, waarin het aantal schakelingen, de bedrijfstijd, abnormale situaties en andere gegevens worden vermeld. Dit biedt een basis voor preventief onderhoud, waardoor een verschuiving van reactief naar proactief herstel mogelijk wordt.

Specifieke onderhoudsnormen

Routinematige inspectie één keer per week, waarbij het temperatuurmeetpunt op het bovenste 1/3e deel van de behuizing wordt geselecteerd. Een groene drukindicator geeft normale werking aan, geel duidt op voorzichtigheid en rood vereist onmiddellijke vervanging. Bedradingsinspectie: Maandelijks voor apparatuur met frequente schakeling, driemaandelijks voor algemene apparatuur. Preventieve tests omvatten: isolatieweerstandstest (≥1000MΩ), capaciteitsmeting (afwijking ≤±5%) en verlieshoektest (≤0,002). Voeg voor oudere apparatuur inspectie-items toe, waaronder infrarood-warmtebeelden en ultrasone detectie van gedeeltelijke ontlading. Ontladingsvereisten: Ontlading gedurende minimaal 5 minuten, met restspanning ≤50V. Het bedieningsrecord moet het volgende registreren: aantal schakelingen, bedrijfstemperatuur, abnormale alarmen en andere gegevens. Deze maatregelen kunnen het uitvalpercentage beperken tot minder dan 0,5%.

Technologische ontwikkelingstrends en innovatierichtingen

Momenteel,Cilinder zelfherstellende shuntcondensatorontwikkelen zich richting intelligentie en milieuvriendelijkheid. Producten van de nieuwe generatie zijn over het algemeen uitgerust met conditiebewakingsmodules, die gebruik maken van uiterst nauwkeurige sensoren om de bedrijfstemperatuur, stroom, spanning en andere parameters in realtime te verzamelen en gegevensoverdracht op afstand te realiseren via draadloze communicatietechnologie. Nieuwe materialen maken gebruik van hittebestendige polypropyleenfilm, met een bedrijfstemperatuur op lange termijn van 105 ℃ en weerstand op korte termijn tot 125 ℃. Solid-state switches hebben een responstijd van <1 ms en een levensduur van maximaal 10 miljoen cycli. Energie-efficiëntienormen vereisen een verlieshoek ≤0,0005, vier keer hoger dan de huidige normen. Er wordt verwacht dat er in 2025 een nieuwe generatie producten zal verschijnen die edge computing-mogelijkheden integreren, waardoor echte intelligente vroegtijdige waarschuwing mogelijk wordt.

Specifieke marktgegevens

De mondiale marktomvang bedroeg in 2023 $5 miljard, met een jaarlijks groeipercentage van 5,2%. Het jaarlijkse groeipercentage van de vraag naar projecten voor de transformatie van slimme netwerken bedraagt ​​meer dan 15%. Verwacht wordt dat het marktaandeel van binnenlandse bedrijven in 2025 zal toenemen van 35% naar 50%.
