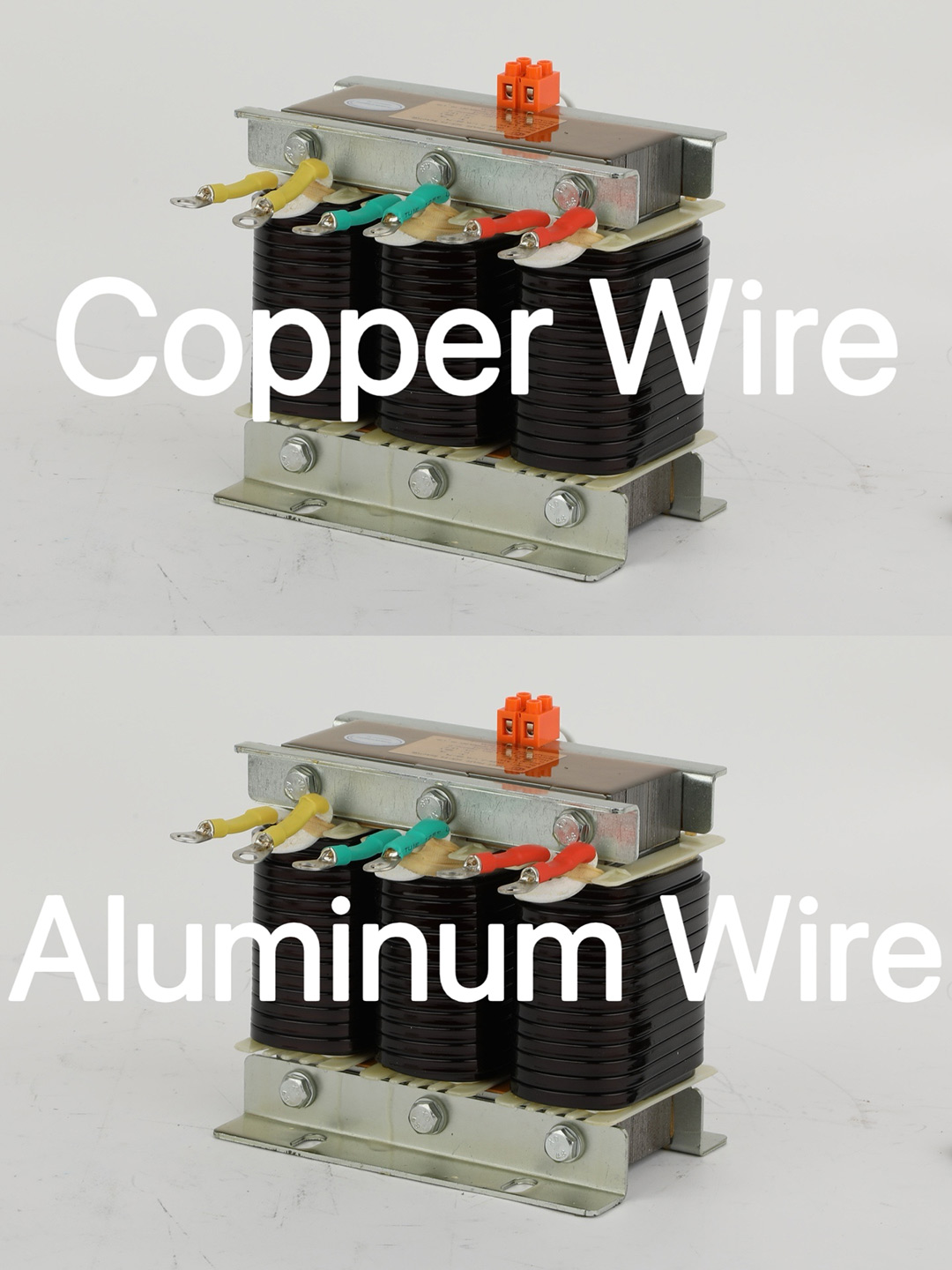

Wat zijn de voor- en nadelen van het gebruik van geëmailleerde koperdraadreactoren uit de driefasige serie versus het gebruik van geëmailleerde aluminiumdraadreactoren uit de driefasige serie?

In een compleet laagspannings-systeem voor blindvermogencompensatie vormen driefasige seriereactoren en laagspannings-zelfherstellende shuntcondensatoren uit de BSMJ-serie een perfect paar. De kernfunctie van de driefasige seriereactor is het onderdrukken van harmonische versterking en het beperken van de inschakelstroom, waardoor de veilige werking van de zelfherstellende laagspannings-shuntcondensatoren uit de BSMJ-serie wordt beschermd. Veel ingenieurs en inkooppersoneel letten bij de keuze van driefasige seriereactoren vaak op een cruciaal detail: het materiaal van de reactorspoelwikkelingen. Momenteel zijn de reguliere reactorspoelen op de markt verdeeld in twee typen: geëmailleerde koperdraad en geëmailleerde aluminiumdraad. Hoewel deze twee typen op elkaar lijken, verschillen ze aanzienlijk wat betreft interne kwaliteit, operationele prestaties op de lange termijn en totale eigendomskosten. In de volgende tekst zal Geyue Electric, vanuit het perspectief van een professionele fabrikant van driefasige seriereactoren, de voor- en nadelen bespreken van reactoren gemaakt van deze twee materialen.

Geleidbaarheid en energieprestaties vergelijken

Het eerste kernverschil in de spoelmaterialen van driefasige seriereactoren ligt in hun geleidbaarheid. De geleidbaarheid van koper is ongeveer 1,6 maal die van aluminium, en onder standaard testomstandigheden bij 20°C is de soortelijke weerstand van koper aanzienlijk lager dan die van aluminium. Dit betekent dat geëmailleerde koperdraadreactoren bij hetzelfde dwarsdoorsnedeoppervlak en dezelfde stroombelasting lagere inherente verliezen hebben dan geëmailleerde aluminiumdraadreactoren, wat resulteert in een hogere energieomzettingsefficiëntie. Uit professionele gegevens blijkt dat aluminiumdraadreactoren met dezelfde specificaties ruim 3% minder efficiënt zijn dan koperdraadreactoren. Voor laagspanningsapparatuur voor blindvermogencompensatie die langdurig continu gebruik vereist, vertaalt dit efficiëntieverschil van 3% zich in aanzienlijke elektriciteitskosten, die zich in de loop van de tijd ophopen in aanzienlijke bedrijfskosten.

Geëmailleerde aluminiumdraadreactoren zijn daarentegen inherent benadeeld in termen van geleidbaarheid. Aluminium heeft een hogere soortelijke weerstand en om een ​​stroomvoerende capaciteit te bereiken die vergelijkbaar is met die van koperdraad, moet het dwarsdoorsnedeoppervlak van de aluminiumdraad worden vergroot. Toch is de stroom die per tijdseenheid door de aluminiumdraad vloeit nog steeds minder dan die van de koperdraad. Eén vierkante millimeter koperdraad kan 6 ampère stroom dragen, terwijl aluminiumdraad slechts 4,8 ampère kan dragen. Dit verschil in geleidbaarheid bepaalt rechtstreeks de mate van warmte die door de reactor wordt gegenereerd wanneer deze op volle belasting draait.

Onderscheidende duurzaamheid en betrouwbaarheid

Vanuit het oogpunt van betrouwbaarheid op de lange termijn vertonen geëmailleerde koperdraadreactoren nog steeds een aanzienlijk voordeel ten opzichte van geëmailleerde aluminiumdraadreactoren. Koper beschikt over een uitstekende weerstand tegen vermoeidheid en mechanische sterkte, wat stabiliteit onder continue bedrijfsomstandigheden aantoont. Daarom presteren koperdraadreactoren stabieler dan aluminiumdraadreactoren in ruwe omgevingen zoals hoge temperaturen en hoge belastingen, en hebben ze over het algemeen een langere levensduur. Het smeltpunt van koper is zo hoog als 1083℃, veel hoger dan het smeltpunt van aluminium van 660℃, wat betekent dat koperdraadreactoren onder extreme overstroomomstandigheden een hogere veiligheidsredundantie bieden dan aluminiumdraadreactoren.

Daarentegen vereist de betrouwbaarheid op lange termijn van geëmailleerde aluminiumdraadreactoren speciale aandacht. Allereerst heeft aluminium een ​​belangrijk fysiek kenmerk dat niet kan worden genegeerd: oxidatie bij hoge temperaturen. Bij hoge temperaturen produceert aluminium gemakkelijk aluminiumoxide (Al₂O₃), een oxidefilm met extreem slechte geleidbaarheid, waardoor de contactweerstand toeneemt en verdere verwarming op verbindingspunten ontstaat, waardoor een vicieuze cirkel ontstaat. Bovendien heeft aluminiumdraad een slechte taaiheid, waardoor het zwak is en vatbaar voor breuk, afvlakking of krassen, wat resulteert in een relatief slechte weerstand tegen vermoeidheid. Onder langdurige omstandigheden met hoge temperaturen zullen de prestaties van aluminiumdraadreactoren in de loop van de tijd afnemen, omdat de bovengenoemde oxidatie- en vermoeidheidsproblemen de levensduur van aluminiumdraadreactoren zullen beïnvloeden.

Balans tussen kosten en fysieke omvang

De kosten zijn de directe factor die onderscheid maakt tussen reactoren uit de serie geëmailleerde koperdraad en geëmailleerde aluminiumdraad. Aluminiumbronnen zijn wereldwijd overvloediger en goedkoper dan koper, dus het grootste voordeel van geëmailleerde aluminiumdraadreactoren ten opzichte van geëmailleerde koperdraadreactoren is hun lagere prijs en materiaalkosten, waardoor de initiële investeringen aanzienlijk worden verminderd. Ten tweede heeft aluminiumdraad slechts ongeveer een derde van de dichtheid van koper, waardoor aluminiumdraadreactoren gemakkelijker te transporteren en te installeren zijn.

Geëmailleerde koperdraadreactoren hebben daarentegen hogere initiële aanschafkosten vanwege de veel hogere prijs van koper in vergelijking met aluminium. In termen van productgrootte vereisen aluminiumdraadreactoren vaak een groter dwarsdoorsnedeoppervlak, wat resulteert in een grotere totale reactorgrootte voor dezelfde elektrische parameters. Uit prijslijsten van sommige fabrikanten blijkt dat koperdraadreactoren met dezelfde specificaties aanzienlijk duurder zijn dan aluminiumdraadreactoren. Gezien de gehele levenscyclus zorgen het lagere energieverbruik en de langere onderhoudsvrije periode van koperdraadreactoren echter voor een effectieve verlaging van de totale eigendomskosten.

Selectie aanbevelen met de kwaliteitsbelofte van Geyue Electric

Samenvattend hebben geëmailleerde koperdraadreactoren en geëmailleerde aluminiumdraadreactoren elk hun toepasselijke bedrijfsscenario's. Voor zware omstandigheden met een hoog harmonisch gehalte, hoge omgevingstemperatuur of drastische belastingsschommelingen zijn de voordelen op het gebied van stabiliteit, lage verliezen en lange levensduur van koperdraadreactoren volledig aangetoond, waardoor ze een zorgelozere keuze zijn. Als het projectbudget beperkt is en de werkomgeving mild is, kan de keuze voor een betrouwbare aluminiumdraadreactor ook aan de basisbehoeften voldoen.

Als professionele fabrikant van blindvermogencompensatie begrijpt Geyue Electric het belang van de kwaliteit van driefasige seriereactoren voor het gehele laagspannings-blindvermogencompensatiesysteem. Onze driefasige seriereactoren uit de CKSG-serie voldoen strikt aan hoogwaardige productieprocessen. De kern maakt gebruik van koudgewalste siliciumstaalplaten van hoge kwaliteit met laag verlies, en de kernkolom is door meerdere luchtspleten in uniforme kleine segmenten verdeeld, waarbij met epoxy gelamineerde glasdoekplaten als afstand worden gebruikt om een ​​stabiele inductie tijdens langdurig gebruik te garanderen. De spoelen kunnen naar wens van de klant worden gewikkeld met geëmailleerde platte koperdraad van H-kwaliteit of geëmailleerde aluminiumdraad, met een strakke en uniforme opstelling en uitstekende warmteafvoerprestaties.

Elke door Geyue Electric vervaardigde reactor ondergaat een compleet en nauwkeurig proces nadat de spoel en de kern tot één geheel zijn samengevoegd, inclusief voorbakken, vacuümimpregnatie en warmte-uitharding. Onze H-kwaliteit impregneerlak zorgt voor een sterke hechting tussen de spoel en de kern, waardoor het bedrijfsgeluid aanzienlijk wordt verminderd en een veilige en stille werking wordt gegarandeerd, zelfs bij hoge temperaturen. Blootliggende componenten zijn behandeld voor corrosiebestendigheid en vertinde koperen buisklemmen zorgen voor betrouwbare verbindingen tijdens langdurig gebruik.

Geyue Electric belooft oprecht met u samen te werken om het meest geschikte te creërenCKSG-seriegeëmailleerde koper- of aluminiumdraad driefasige seriereactoren op basis van uw specifieke locatieomstandigheden en budgetvereisten, perfect passend bij onzeZelfherstellende shuntcondensatoren uit de BSMJ-serieom gezamenlijk een efficiënte en betrouwbare oplossing voor blindvermogencompensatie op laagspanning te creëren. Voor meer informatie kunt u contact opnemen metinfo@gyele.com.cn. Geyue Electric zal zich met ons vakmanschap inzetten om uw stroomkwaliteit te beschermen.
