Hoe elimineren zelfherstellende shuntcondensatoren verspilde elektriciteit en vroegtijdige storingen in laagspanningsstroomsystemen?

Stop met betalen voor ‘verspilde elektriciteit’: onthulling van de onzichtbare ‘perpetuum mobile’ binnen laagspanningsstroomdistributiesystemen

Bent u ooit een dergelijke situatie tegengekomen? In de stroomverdeelkasten van uw fabriek beginnen rijen condensatoren (minder dan twee jaar geleden geïnstalleerd) te "opzwellen" (uitpuilen aan de behuizing) of zelfs "in staking te gaan" door de stroomonderbrekers te activeren. Onderhoudsploegen klauteren heen en weer, maar de cijfers op uw elektriciteitsrekening blijven koppig hoog, en de mededelingen over vermogensfactorboetes blijven precies op tijd binnenkomen.

Op dit punt zou een ervaren technicus u kunnen vertellen: "De condensatoren zijn verouderd; het is tijd om de hele batch te vervangen."

Maar heb je je ooit afgevraagd waarom deze condensatoren zo snel "sterven"? Waarom gaan sommige apparaten vijf jaar mee, terwijl die van jou amper anderhalf jaar meegaan? Vandaag zullen we het niet hebben over droge, technische gegevensbladen. In plaats daarvan wil ik, als ingenieur met jarenlange praktische ervaring op het gebied van blindvermogencompensatie, met u praten over de ‘microscopische oorlog’ die woedt in uw condensatoren – een conflict dat rechtstreeks van invloed is op uw elektriciteitsrekening – en u kennis laten maken met een oplossing die vaak wordt beschreven als een ‘perpetuum mobile’: dezelfherstellende shuntcondensator.

I. Wat hebben uw "kortstondige" condensatoren precies doorgemaakt?

In een laagspanningsstroomdistributiesysteem is de primaire missie van shuntcondensatoren het "terugtrekken" van het "verslappende" reactieve vermogen, waardoor de arbeidsfactor wordt verbeterd. De interne structuur van een traditionele condensator lijkt op een gelaagde "sandwich": twee lagen metaalfolie-elektroden gescheiden door een laag isolerend diëlektrisch materiaal (meestal een polypropyleenfilm).

Het grootste verborgen risico in deze structuur is dit: als er ergens in het diëlektrische materiaal zelfs maar een microscopisch defect is – iets dat industriële productieprocessen nooit 100% kunnen elimineren – zal die specifieke plek een diëlektrische storing ondergaan onder de spanning van spanningsschommelingen. Eén enkele storing resulteert in een permanente kortsluiting; de hele condensator wordt feitelijk "doorboord" en onmiddellijk onbruikbaar gemaakt.

Volgens gegevens uit de sector bedroeg de mondiale productie van zelfherstellende laagspannings-shuntcondensatoren in 2024 4,58 miljoen stuks; Het hoge percentage mislukkingen in een vroeg stadium is echter lange tijd een hardnekkig pijnpunt voor de sector gebleven. Veel gebruikers merken dat hun condensatoren "sterven in actie" voordat de apparatuur zelfs maar de kans heeft gehad zichzelf terug te betalen door middel van kostenbesparingen.

II. Een ‘zelfchirurgie’ op microsecondenschaal: hoe werkt zelfgenezing?

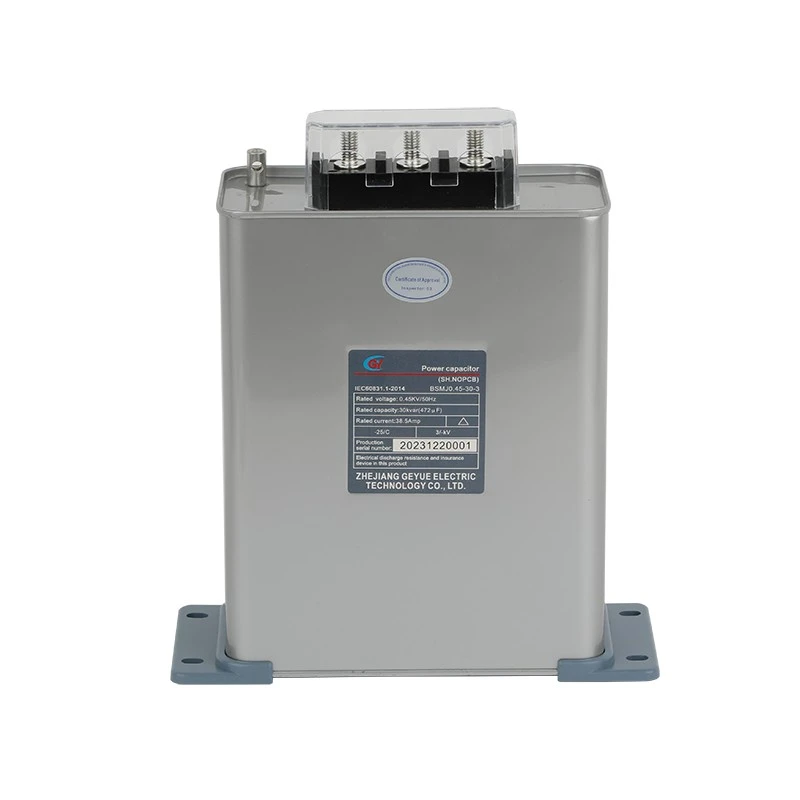

Dit brengt ons bij de ster van de discussie van vandaag: dezelfherstellende shuntcondensator. Het kerngeheim schuilt in de gemetalliseerde polypropyleenfilm.

Deze film is niet langer een op zichzelf staande metaalfolie; in plaats daarvan wordt een extreem dunne laag zink-aluminiumlegering rechtstreeks op het oppervlak van de polypropyleenfilm opgedampt om als elektrode te dienen. Wat gebeurt er als een zwak punt in de film een ​​diëlektrische storing krijgt?

Het proces is fascinerend:

Op het moment van de afbraak – binnen slechts enkele microseconden (miljoenste van een seconde) – genereert het afbraakpunt intense plaatselijke hitte die temperaturen tot enkele duizenden graden kan bereiken. Op dit moment "verdampt" de ultradunne metalen coating rond het afbraakpunt onmiddellijk of wordt deze "weggeblazen", waardoor een kleine isolatiezone van slechts enkele millimeters in diameter ontstaat. De elektrische boog wordt gedoofd, de isolatie wordt hersteld en de resterende 99,99% van de condensator blijft volledig intact en blijft normaal functioneren.

III. Meer dan alleen ‘onverwoestbaar’ – een ‘fijn berekende’ investering

Veel inkoopprofessionals vragen zich misschien af: "Betekent 'zelfherstel' niet simpelweg een langere levensduur? Hoeveel geld kan een langere levensduur eigenlijk besparen?"

Laten we de technische wiskunde doen:

Installatievoordelen door kleiner formaat en gewicht: Nieuwe zelfherstellende condensatoren die gebruik maken van zink-aluminium composiet gemetalliseerde filmtechnologie zijn slechts een kwart tot een zesde van de grootte en het gewicht van oudere condensatormodellen. Dit betekent dat u binnen dezelfde kastbehuizing een hogere compensatiecapaciteit kunt realiseren, of direct kunt besparen op de dure kosten die doorgaans gepaard gaan met het achteraf inbouwen of upgraden van complete kastsystemen.

Verwaarloosbaar vermogensverlies: Traditionele condensatoren lijden aan aanzienlijk intern vermogensverlies en genereren aanzienlijke warmte. Moderne zelfherstellende condensatoren hebben daarentegen doorgaans een diëlektrische verliestangens (tanδ) van minder dan 0,15%. Wat houdt dit in? Voor een condensator van 50 kVAR betekent dit vrijwel geen interne warmteontwikkeling; elk kilowattuur elektriciteit dat anders als warmte in de apparatuur zou worden verspild, wordt in plaats daarvan omgezet in tastbare financiële besparingen voor u.

Een werkelijk "onderhoudsvrije" veiligheidservaring: zelfherstellende condensatoren zijn doorgaans voorzien van een ingebouwde overdrukbeveiliging en een explosiebestendig mechanisme. Mochten interne fouten zich tot een kritisch niveau ophopen en overmatige interne druk veroorzaken, dan zal de condensatorbehuizing uitzetten; deze uitbreiding verbreekt onmiddellijk een interne koperen zekeringverbinding, waardoor de stroomvoorziening fysiek wordt losgekoppeld. Dit mechanisme beschermt niet alleen de condensator zelf, maar beveiligt ook de gehele stroomverdeelkast, waardoor de risico's (zoals olielekkage of zelfs explosie) die gewoonlijk gepaard gaan met traditionele in olie ondergedompelde condensatoren volledig worden geëlimineerd. IV. Gegevens liegen niet: waarom verschuiven de mondiale markten naar zelfherstellende technologie?

Volgens sectorinzichten van QYResearch zal de mondiale markt voor zelfherstellende parallelle laagspanningscondensatoren in 2031 naar verwachting een waarde van 1,935 miljard RMB bereiken, waarbij een samengesteld jaarlijks groeipercentage (CAGR) van ruim 4,7% gehandhaafd blijft. Deze trend wordt gedreven door meer dan alleen technologische iteratie; het is in de eerste plaats een antwoord op de steeds strengere eisen aan de stroomkwaliteit binnen industriële faciliteiten, commerciële gebouwen en datacenters.

Met name de toepassing van coatings van zink-aluminiumlegeringen heeft de inherente afwegingen die gepaard gaan met traditionele materialen perfect opgelost, met name de gevoeligheid van zuivere aluminiumfilms voor oxidatie en de slechte corrosieweerstand van zuivere zinkfilms. Deze innovatie zorgt ervoor dat, zelfs onder langdurige AC-belastingen, de capaciteitsvervalcurve van de condensator opmerkelijk vlak blijft.

V. Tot slot: openhartig advies voor inkoop- en engineeringprofessionals

Als doorgewinterde veteraan in de sector zou ik dit advies willen geven: concentreer u bij het selecteren van zelfherstellende parallelle condensatoren niet uitsluitend op de nominale kVAr-waarde; let in plaats daarvan goed op de volgende kritische factoren:

Materiaalsamenstelling: Maakt het gebruik van een zink-aluminium composiet gemetalliseerde film? Is de film voorzien van verdikte randtechnologie? (Dit heeft een directe invloed op het vermogen om inschakelstromen te weerstaan.)

Productieproces: is de gespoten metaallaag goed verbonden? Is het lassen betrouwbaar? (Deze factoren bepalen de contactweerstand en de hoeveelheid gegenereerde warmte.)

Veiligheidsbescherming: is het uitgerust met een explosiebestendig ontkoppelingsapparaat tegen overdruk? Heeft het ingebouwde ontladingsweerstanden? (Deze maatregelen garanderen de veiligheid van het onderhoudspersoneel.)

De stroomkwaliteit fungeert als de ‘onzichtbare bloedbaan’ van de industriële productie, en de zelfherstellende parallelle condensator fungeert als het ‘superorgaan’ dat zowel ‘bloed kan genereren’ als ‘zichzelf kan genezen’.

Als u nog steeds last heeft van het gedoe van het elke twee jaar vervangen van condensatoren – en als u ernaar streeft om echt een ‘minimaal bemande’ of geautomatiseerde distributie-substationomgeving te realiseren – dan is het de hoogste tijd om technologie in te zetten om deze verborgen operationele kosten permanent uit uw grootboek te elimineren.
