Wat te doen als er niet genoeg ruimte is in de compensatiekast?

Voorrede

Onvoldoende ruimte voor compensatiekasten is een gemeenschappelijke technische uitdaging geworden in upgrades van industriële stroomdistributiesystemen. Met de uitbreiding van de productieschaal en de toevoeging van apparatuur, blijft de vraag naar reactieve vermogenscompensatie groeien, terwijl de beschikbare fysieke ruimte voor bestaande compensatiekasten vast blijft. Geconfronteerd met dit dilemma, worden veel bedrijven geconfronteerd met een dilemma: investeer de hoge kosten van het vervangen van het gehele kast of het doorstaan ​​van de elektriciteitsrekening boetes geassocieerd met ondermaatse vermogensfactor. Door wetenschappelijke en rationele technische oplossingen is het echter mogelijk om de compensatiecapaciteit effectief te vergroten zonder het kabinet zelf te vervangen. Dit artikel introduceert systematisch drie bewezen oplossingen om u te helpen ruimtebeperkingen te overwinnen.

Compact aangepaste condensatoren: de voorkeursoplossing voor ruimteoptimalisatie

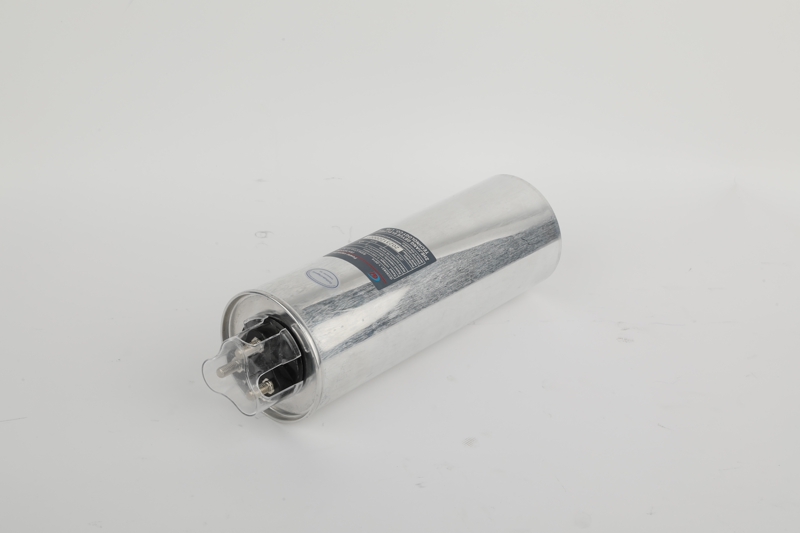

Wanneer condensatoren van standaardformaat niet voldoen aan de installatievereisten, worden compacte aangepaste condensatoren de meest directe oplossing. We hebben een reeks gewoonte ontwikkeldcilindrische condensatorenSpecifiek voor ruimtebeperkte toepassingen. Onze nieuw ontwikkelde φ180 × 320 mm cilindrische condensator bereikt bijvoorbeeld een capaciteit van 30 kVar met behoud van hetzelfde volume als een conventioneel 25kvar -product. Deze doorbraak is het resultaat van drie technologische innovaties: het gebruik van 3μm ultradunne gemetalliseerde polypropyleenfilm verhoogt het elektrodegebied per volume-eenheid met 20%; Een geoptimaliseerd kernwikkelingsproces verhoogt de vulfactor tot meer dan 95%; en een verbeterd eind-gezicht goudsproces vermindert de weerstandsweerstand en het genereren van warmte. Praktische toepassingen hebben aangetoond dat deze reeks producten uitstekende elektrische prestaties behoudt en tegelijkertijd de temperatuur onder de 65K blijft stijgen, waardoor voldoet aan de vereisten voor langdurige stabiele werking. Ze zijn met name geschikt voor het aanpassing van oudere kasten, waardoor capaciteitsupgrades mogelijk zijn zonder de bestaande montagegaten te wijzigen.

Intelligente condensatorintegratieoplossing: de slimme keuze voor vereenvoudiging

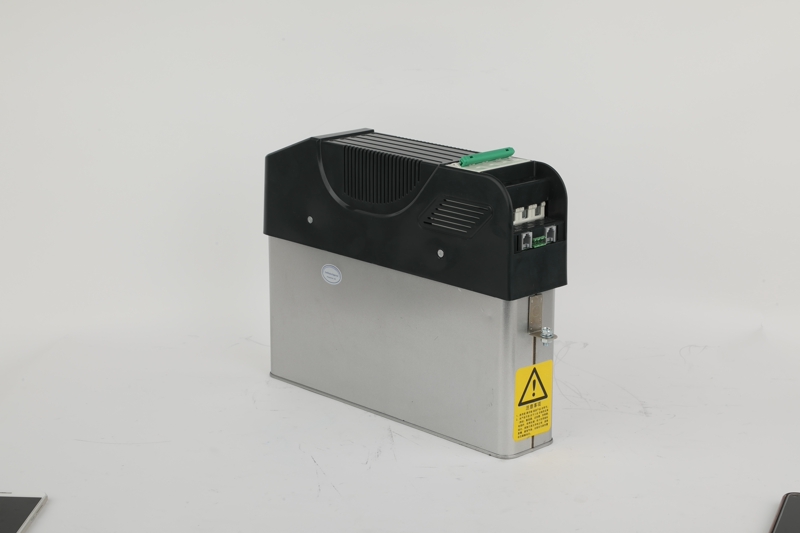

Intelligente condensatorTechnologie biedt een nieuwe benadering van ruimteoptimalisatie. Onze intelligente geïntegreerde condensatormodule integreert traditioneel afzonderlijke componenten zoals controllers, contactoren, zekeringen, condensatoren en indicatielampen in een enkele eenheid. Een intelligente condensator van 30 kVar meet bijvoorbeeld slechts 300 × 200 x 150 mm, waardoor meer dan 40% ruimte wordt bespaard in vergelijking met traditionele discrete componentoplossingen. Dit geïntegreerde ontwerp vermindert niet alleen het aantal componenten in de kast, maar vereenvoudigt ook de bedradingcomplexiteit en minimaliseert het aantal foutpunten. De modulaire structuur van de intelligente condensator ondersteunt parallelle expansie en hot-swappable onderhoud, waardoor een enkele module-falen de algemene systeembewerking niet beïnvloedt. Bovendien bieden intelligente condensatoren geavanceerde functies zoals nul-kruising omschakelen, fase-compensatie en fout zelfdiagnose, het besparen van ruimte terwijl de systeemprestaties worden verbeterd. Ze zijn met name geschikt voor nieuwe projecten of uitgebreide retrofits, waardoor miniaturisatie en intelligente upgrades van compensatiesystemen mogelijk zijn.

De lay -out van de kast optimaliseren: de kunst van het exploiteren van potentiële ruimte

Naast het optimaliseren van de selectie van apparatuur, kan het effectieve ontwerp van de kastindeling ook een aanzienlijk ruimtepotentieel ontgrendelen. Door een uitgebreide technische praktijk hebben we drie bewezen lay -outoptimalisatietechnieken geïdentificeerd. Neem eerst een driedimensionale benadering van ruimtegebruik aan, waarbij de traditionele platte lay-outbenadering wordt gewijzigd. Met behulp van een din-rail bevestigingsstructuur worden componenten verticaal gestapeld om het ruimtegebruik te verbeteren. Ten tweede, optimaliseer de bedrading met behulp van koperen busbars in plaats van kabels voor bakverbindingen, waardoor de kabelruimte wordt verminderd. Het aannemen van componenten van de juiste hoek en wandmontage elimineert verspilde ruimte. Ten derde, promoot modulair ontwerp, waarbij functioneel gerelateerde componenten worden gecombineerd in standaardmodules. Bijvoorbeeld condensatoren,serie reactorenen zekeringen zijn geïntegreerd in een verwijderbaar frame voor eenvoudig onderhoud en vervanging. Deze gedetailleerde optimalisaties ontgrendelen doorgaans 15% -25% van de potentiële installatieruimte, waardoor voorwaarden voor uitbreiding en renovatie worden gecreëerd.

Selectie van oplossingen en aanbevelingen voor implementatie

Wanneer het wordt geconfronteerd met specifieke ruimtebeperkingen, moet de meest geschikte oplossing worden geselecteerd op basis van de specifieke situatie. Voor installaties met een extreem beperkte ruimte en waar wijzigingen in de kaststructuur onhaalbaar zijn, moeten compacte aangepaste condensatoroplossingen prioriteit krijgen. Voor nieuwe projecten of die waar grote renovaties mogelijk zijn,Intelligente condensatorOplossingen bieden de beste algemene voordelen. Wanneer ruimtebeperkingen minder ernstig zijn, kunnen lay -outoptimalisatietechnieken worden gebruikt om het probleem aan te pakken, de kosten te minimaliseren en de implementatie te vereenvoudigen. Gedetailleerde on-site metingen en simulaties worden aanbevolen vóór de implementatie om ervoor te zorgen dat het ontwerp mogelijk is. Voor belangrijke projecten wordt het aanbevolen om eerst een proefmonster te produceren voor installatie -verificatie om problemen tijdens de massa -implementatie te voorkomen. Tijdens de implementatie moet de voorzichtigheid worden besteed om voldoende warmteafvoerruimte en veilige afstanden te behouden, en de veiligheid van apparatuur mag niet worden opgeofferd omwille van het ruimtegebruik.
