Hoe stimuleert de CJ19 AC -contactor het elektrische systeem?

Gaat uw apparatuur in uw werkplaats vaak af? Wanneer de motor bijvoorbeeld begint, vonkt de AC -contactor en moet om de paar maanden worden vervangen, of de condensator puzeert vaak en moet op tijd worden vervangen. Deze storingen worden veroorzaakt door de verkeerde selectie van deAC -contactor, de kernbesturingscomponent van de elektrische apparatuur. Het kiezen van de juiste AC -contactor kan de levensduur van de apparatuur aanzienlijk vergroten. De keramische boogdekking van de AC -contactor kan de impact van extreem hoge temperatuurbogen weerstaan ​​en grote stromen effectief afsnijden. De speciaal gemaakte zilveren legeringscontacten zijn zeer duurzaam, waardoor de AC-contactor een extra lange levensduur krijgt. Het belangrijkste is dat de AC -contactor- en controller -condensator samenwerken om de vermogensfactor aanzienlijk te verbeteren en onnodig vermogensverlies te verminderen.

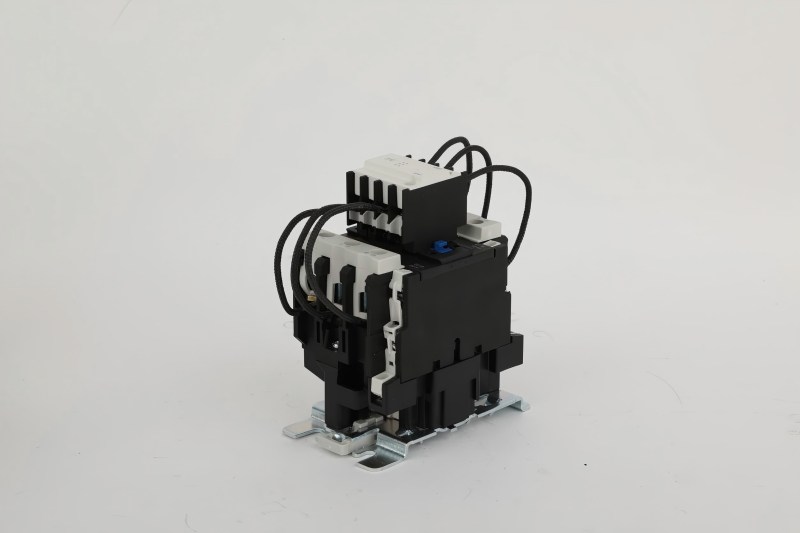

Wat is CJ19 AC Contactor?

CJ19 AC Contactor is een automatisch schakelapparaat in de lage spanningscompensatiekast. Het bestaat voornamelijk uit drie sets hoofdcontacten, elektromagnetische spoel en boogd blikkende systeem. De kernfunctie is het regelen van het vermogen op en uit motoren, elektrische kachels en andere apparatuur.

Hoe werkt het?

Wanneer de elektromagnetische spoel van deAC -contactorwordt bekrachtigd, magnetische kracht wordt erin gegenereerd, die de interne ijzeren kern aantrekt, en de ijzeren kern drijft de drie sets hoofdcontacten aan totdat ze volledig zijn gesloten om een ​​laag contactweerstandspad te vormen. De hoofdcircuitstroom stroomt soepel naar het laadapparaat via de gesloten hoofdcontacten zodat het kan werken.

Wanneer de voeding van de spoel wordt afgesneden, verdwijnt de elektromagnetische attractie onmiddellijk en vertrouwt op de energie van de resetveer, de ijzeren kern en de hoofdcontacten zullen snel scheiden, waarbij de laadstroom met geweld wordt verbonden. Huidige vonken worden gegenereerd wanneer de contacten worden gescheiden, maar deAC -contactoris uitgerust met een boogdoofdsysteem. De keramische boogdeksel is bestand tegen de hoge temperatuurstraling en gasdruk van de boog. De ingebouwde metalen plaat kan de lange boog in meerdere korte bogen snijden voor geforceerde koeling en dovende vonken, waardoor de oplossing en het spatten van het contactmetaal effectief remmen, waardoor de contacten worden beschermd tegen branden en hun leven verlengen.

Hoe AC -contactoren,Automatische Power Factor Controller, stroomcondensatoren en serie reactor werken samen?

In het laagspanningsreactieve vermogenscompensatiesysteem werken de controller, AC-contactor, condensator en reactor samen om de efficiëntie van het gebruik van elektrische energieverbruik aanzienlijk te verbeteren.

Ten eerste is de controller voornamelijk verantwoordelijk voor het monitoren van de status van het vermogensnet en het continu meten van de werkelijke vermogensfactor van het systeem. Wanneer de vermogensfactor lager is gebleken dan de ingestelde waarde, voert de controller een verbindingssignaal uit naar de bedrijfsspoel van de AC -contactor. Nadat de AC -contactor het signaal van de controller heeft ontvangen, zal de elektromagnetische spoel snel aantrekken om het hoofdcontact te sluiten. Nadat het hoofdcontact is gesloten, stroomt de hoofdcircuitstroom naar en verbindt de condensatorbank die erop is aangesloten. Na een succesvolle verbinding is de condensatorbank verbonden met het vermogen om te werken, reactief vermogen te neutraliseren en dus de algehele vermogensfactor te verbeteren. Eindelijk deserie reactorabsorbeert en onderdrukt de harmonische stroom in het vermogensnet, waardoor de condensator wordt beschermd tegen schade.

Via dit systeem detecteert de controller, neemt beslissingen en uitgiften instructies, de AC Contact -instructie voert de schakelinstructie uit, de condensator wordt in het vermogensraster geplaatst om reactieve stroomcompensatie te implementeren en de reactor beschermt de condensator. De vier werken samen om de operatie -efficiëntie van het vermogensnet te optimaliseren en energieverspilling te verminderen.

Hoe kies je de juiste AC -contactor?

Er zijn drie belangrijke punten bij het selecteren van AC -contactoren:

1. Kies bij het matchen van stroom groter in plaats van kleiner. De nominale stroom van de AC -contactor ≥ De nominale stroom van de belasting * 1,25. De nominale stroom van een motor van 55 kW is bijvoorbeeld 110A en eenAC -contactor≥ 137,5a is vereist. Selecteer de 160A -specificatie rechtstreeks.

2. Selecteer de spoelspanning volgens de besturingsvoeding. Als de voeding bijvoorbeeld 220V is, kiest u AC220V -spoel en kiest u als de voeding 380V is.

3. Selecteer het beschermingsniveau volgens de omgeving. Als het is geïnstalleerd in een schone distributiebox, kies dan IP20. Als het zich in een stoffige omgeving bevindt, kies dan IP54 of voeg een beschermende schaal toe.

In een zin: het moet 25% groter zijn dan de laadstroom, de spoelspanning is relatief ten opzichte van de voeding, en als de installatieomgeving vuil is, kies dan een hoge bescherming.
