Overbelastings- en kortsluitbeveiliging in een condensatorcircuit: hoe kan beveiligingscoördinatie worden bereikt tussen de stroomopwaartse stroomonderbreker en de CJ19-serie condensatorschakelaar?

In het laagspanningscompensatiesysteem voor reactief vermogen is beschermingscoördinatie het kernonderzoeksonderwerp om de veilige en betrouwbare werking van het systeem te garanderen. Als professionele fabrikant van laagspanningscompensatieapparatuur voor reactief vermogen in China gaat Geyue Electric vandaag bespreken hoe de beschermingscoördinatie tussen de stroomopwaartse stroomonderbreker en de stroomafwaartse stroomonderbrekerCJ19-serie condensatorschakelaarin het condensatorschakelcircuit heeft rechtstreeks invloed op de stabiliteit van het gehele compensatiesysteem en zelfs het gehele stroomdistributiesysteem.

De belangrijkste doelstelling van beschermingscoördinatie

Het basisdoel van beveiligingscoördinatie is ervoor te zorgen dat het beveiligingsapparaat dat zich het dichtst bij het foutpunt bevindt, als eerste actie onderneemt, waardoor het foutgebied tot de kleinst mogelijke eenheid wordt beperkt. In een condensatorcircuit betekent dit dat wanneer de condensator of het schakelcircuit zelf overbelasting of kortsluiting ondervindt, de stroomopwaartse stroomonderbreker die specifiek voor de condensator is geconfigureerd, de fout onmiddellijk moet onderbreken, en dat de contactors uit de CJ19-serie, als uitvoerende componenten, veilig moeten werken onder de bescherming van de stroomonderbreker en niet verantwoordelijk mogen zijn voor het onderbreken van de foutstroom. Deze hiërarchische actielogica beschermt niet alleen de belangrijkste apparatuur van het defecte circuit, maar waarborgt ook de continue stroomvoorziening van alle andere niet-defecte bijbehorende apparatuur in het systeem.

De rol en selectie van een stroomonderbreker

De stroomopwaartse stroomonderbreker speelt de rol van de "ultieme beschermer" in deze beschermingscoördinatierelatie. De selectie ervan moet aan twee basisvereisten voldoen. De eerste vereiste is dat de nominale stroom de nominale stroom van de condensator moet kunnen dragen en rekening moet houden met de mogelijke overstroomimpact in een harmonische omgeving. Over het algemeen moet een bepaalde marge worden gereserveerd. De tweede vereiste is dat het kortsluituitschakelvermogen groter moet zijn dan de verwachte kortsluitstroom op het installatiepunt. Wat nog belangrijker is, is dat de uitschakelkarakteristiek van de stroomonderbreker moet overeenkomen met de kenmerken van het condensatorcircuit. Wanneer de condensator wordt in- of uitgeschakeld, wordt er een stootstroom gegenereerd, waarvan de waarde meerdere malen de nominale stroom kan zijn, maar de duur is extreem kort. Daarom moet de stroomonderbreker deze kortstondige stroomstoot kunnen verdragen zonder dat deze defect raakt. Normaal gesproken moet een model met de juiste vertragingskarakteristieken worden geselecteerd om er zeker van te zijn dat het alleen betrouwbaar werkt als er sprake is van een voortdurende overbelasting of kortsluiting. Positionering en coördinatie van een contactor uit de CJ19-serie

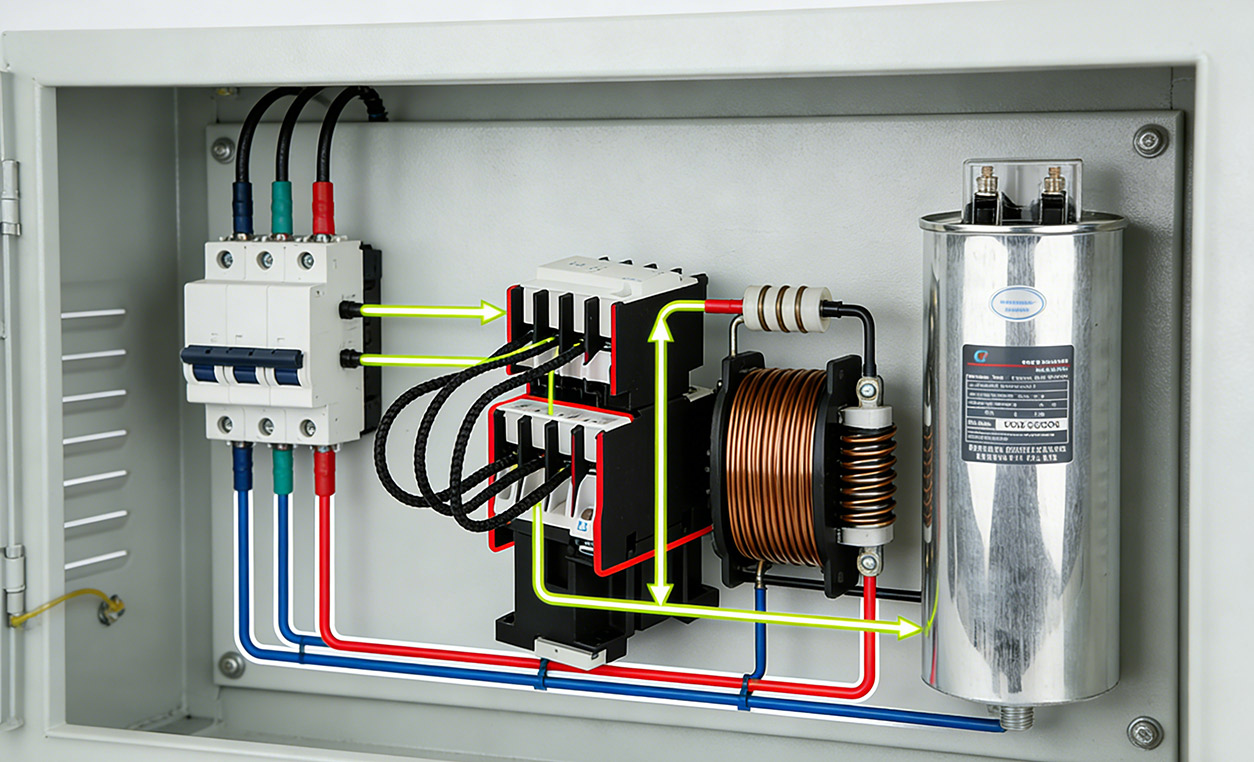

De condensatorschakelschakelaar uit de CJ19-serie is ontworpen als een "intelligente schakeluitvoerder" in plaats van als een "foutonderbrekend apparaat". Het werkt samen met de bescherming van de stroomonderbreker, voornamelijk door functionele complementariteit en timingcoördinatie. De contactor uit de CJ19-serie bevat meestal een weerstand of een inductor om de inschakelstroom binnen de interne structuur te onderdrukken. Zijn functie is het voltooien van de niet-inschakelstroomaansluiting van de condensator en de normale ontkoppeling, op voorwaarde dat de stroomonderbreker gesloten is en de bescherming tot stand is gebracht. Wanneer er sprake is van een voortdurende overbelasting of kortsluiting in het condensatorcircuit, moet de stroomopwaartse stroomonderbreker de ontkoppeling uitvoeren. Bij het ontwerp van de contactor uit de CJ19-serie is rekening gehouden met het vermogen ervan om een ​​bepaalde mate van elektrodynamische impact van de kortsluitstroom te weerstaan ​​totdat de stroomopwaartse stroomonderbreker de fout volledig opheft, wat de passieve coördinatie van de beveiligingskenmerken tussen de contactor uit de CJ19-serie en de stroomonderbreker weerspiegelt.

Systematische overwegingen voor beschermingscoördinatie

Met het eenvoudig toevoegen van componenten alleen kan geen perfecte beschermingscoördinatie worden bereikt; in plaats daarvan is het ontwerp- en verificatieproces van een systeem de enige oplossing. Het omvat een nauwkeurige berekening van de kortsluitcapaciteit van het stroomdistributiesysteem, analyse van de impedantiekarakteristieken van de condensatorcircuits en overweging van de volledige timingsequentie voor het oplossen van fouten. Een goed ontworpen compensatiesysteem kan ervoor zorgen dat alle verbindingen van de contactor naar de stroomonderbreker voldoende dynamische en thermische stabiliteit hebben, waardoor de foutenergie veilig kan worden geleid en uitgeschakeld binnen een extreem korte periode nadat de beveiligingsactie heeft plaatsgevonden.

De oplossingen en professionele inzet van Geyue Electric

Geyue Electric heeft precies het belang onderkend van beschermingscoördinatie voor de veilige werking van compensatiesystemen voor blindvermogen op laagspanning. Daarom hebben we de CJ19-serie condensatoroverdrachtsschakelaars geproduceerd, die zorgvuldig zijn ontworpen om dit beveiligingssysteem te bereiken. Onze contactors uit de CJ19-serie zijn gemaakt van hoogwaardige materialen en verwerkt via speciale technieken om de stabiliteit van hun contacten en de elektrische levensduur te garanderen. Het ingebouwde mechanisme voor het onderdrukken van piekstromen kan de impact op de stroomopwaartse stroomonderbreker effectief verminderen, waardoor gunstige hardwareomstandigheden worden gecreëerd voor beveiligingscoördinatie.

Belangrijker nog is dat het technische team van Geyue Electric over diepgaande systeemanalysemogelijkheden beschikt. We kunnen klanten helpen bij het ontwerpen van totaaloplossingen op basis van hun specifieke stroomverdelingsparameters, inclusief het selecteren van stroomonderbrekers en het verifiëren van de beveiligingsinstellingen. Onze geautomatiseerde productielijn en ons complete kwaliteitscontrolesysteem zijn door middel van acties een engagement aangegaan. Ze garanderen de consistentie en hoge betrouwbaarheid van elke condensatorschakelaar uit de CJ19-serie en andere componenten vanaf de bron, waardoor ze tijdens de daadwerkelijke werking in coördinatie kunnen werken met de beveiligingsapparaten op het hoogste niveau en een solide veiligheidsbarrière vormen in het laagspannings-blindvermogencompensatiesysteem. Indien er wensen zijn, neem dan contact opinfo@gyele.com.cn. We kijken ernaar uit om eventuele problemen met uw laagspannings-blindvermogencompensatieproject op te lossen.
