Hoe werken compensatiekastaccessoires samen?

Voorrede

CompensatiekastenMoet samen drie kernproblemen aanpakken: harmonische onderdrukking, reactieve vermogenscompensatie en spanningsstabiliteit. Reactoren, condensatoren en controllers vullen elkaar aan om een efficiënte controle te bereiken. Als componentfabrikant zullen we de principes van synergie en belangrijke selectiefactoren analyseren vanuit een productieperspectief.

Reactoren is de kern van harmonische controle

Onze nanokristallijne reactoren worden gevormd uit een strip van 0,02 mm met behulp van een vacuüm blusproces, waarbij kernverliezen van 4,3 W/kg worden bereikt (vergeleken met 8,6 W/kg voor siliciumstalen vellen). Het zeven-stappen luchtspleetontwerp zorgt voor fluxverdeling oneffenheden van ≤3%, waardoor 30DB-verzwakking voor harmonischen boven de 23e volgorde wordt bereikt. Deze reactor vertoont minder dan 3% prestatiedegradatie onder een overbelastingstoestand van 150% en beschikt over een levensduur van 12 jaar. Dit ontwerp vermindert de harmonische vervorming van het systeem van 35% tot 5% en vermindert de koperverliezen van de transformator met 12,7 kilowatt. Een 14% reactorbeoordelingsmodel wordt aanbevolen voor het laden van paalscenario's, terwijl een DC-resistent model wordt aanbevolen voor fotovoltaïsche scenario's.

De condensator speelt voornamelijk de rol van reactieve vermogenscompensatie.

Als eenstroomcondensatorFabrikant, we gebruiken gemetalliseerd polypropyleenfilmmateriaal met een verliesfactor van TANδ ≤ 0,0002. Onze vooraf geladen condensatorbank (800 kVar) wordt gecombineerd met een vliegbuffer voor vliegwielenergie en biedt een responssnelheid van 10 ms. Een ingebouwde DC-blokkeermodule verbreekt het circuit binnen 0,1 seconden na het detecteren van een DC-component ≥ 3V. Deze oplossing handhaaft een stabiele vermogensfactor van 0,99 onder 150 kW belastingstieken, waardoor reactieve stroomstraffen volledig worden geëlimineerd. De condensatoren zijn bestand tegen 130% overbelastingsstroom en werken stabiel in omgevingstemperaturen variërend van -40 ° C tot 85 ° C.

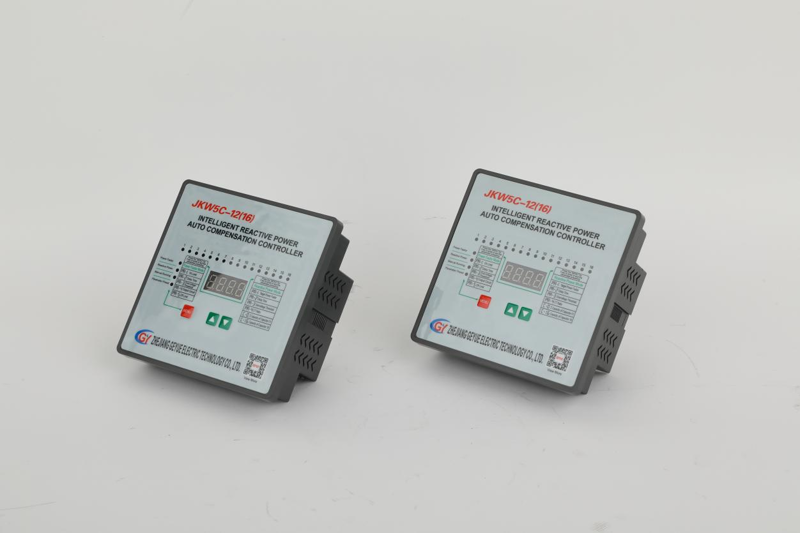

De controller is de sleutel tot het systeem.

Onze quad-core DSP-controller legt stroomgegevens vast op 128 punten per elektrische cyclus, waardoor de harmonische FFT-analyse binnen 5 ms wordt voltooid. Door het bijhouden van tweede-orde derivaten van batterijlading/ontladingscurves, voorspelt het de reactieve stroomvraag 50ms van tevoren. Dit maakt onmiddellijke harmonische diagnostiek, proactieve overspanningsbeveiliging en spanningsstabilisatie mogelijk tijdens laadschommelingen - waardoor een voorspellend roosterfoutpreventiesysteem wordt gevormd. Met behulp van het CAN -busprotocol is de latentie van de opdrachttransmissie minder dan 1 ms. Wanneer spanningsschommelingen de drempel van 8% overschrijden, coördineert vliegwielenergieopslag automatisch om een buffer van 0,1 seconden te bieden en condensatorbanken relaiscompensatie om spanningsstabiliteit te handhaven, waardoor flikkeringsamplitude van ± 15% tot ± 6% wordt verminderd, met een controle-nauwkeurigheid van ± 0,5%.

Hoe de accessoires samenwerken

Wanneer het systeem een oplaadstapelimpact detecteert, identificeert de controller de plotselinge daling van de vermogensfactor binnen 5ms en activeert de reactor om de 23e harmonische te onderdrukken (het te verzwakken met 30dB). De condensatorbank wordt vervolgens binnen 10 ms verzonden om de reactieve stroomspleet te vullen en de opslag van de vliegwielenergie biedt een overbelastingsbuffer van 0,1 seconden. Deze drie componenten werken samen om de reactieve vermogenskloof van 2000KVAR binnen 50 ms te vullen, waardoor spanningsschommelingen binnen ± 6%worden gehouden.

Hoe u een reactor selecteert

De reactantie van de reactor moet overeenkomen met de karakteristieke harmonische orde. Voor scenario's waarin de 7e harmonische dominant is, selecteert u een 14% reactantiemodel. Het totale aantal condensatoren moet worden geconfigureerd tot 1,2 keer de maximale reactieve stroomafstand. Een 800 kvar -condensatorbank moet geschikt zijn voor een kloof van 2000 kvar. De bemonsteringssnelheid van de controller moet ≥128 punten/cyclus zijn, met een responslatentie ≤5m. Reserveer 0,2 m² warmte -dissipatiegebied voor het ontwerp van warmte -dissipatie voor elke 100 kVar condensatoren. Houd bij het installeren van de reactor een 10 cm luchtkanaalklaring in.
