Hoe kunnen we een ontstemmingsreactor op de juiste manier dimensioneren om condensatorbescherming te garanderen zonder de compensatiecapaciteit in gevaar te brengen?

In moderne energiesystemen is harmonische vervuiling een verborgen bedreiging geworden voor de veilige werking van laagspanningscompensatieapparaten voor reactief vermogen. Als professionele fabrikant van laagspanningsapparatuur voor blindvermogencompensatie in China heeft Geyue Electric zich werkelijk gerealiseerd dat veel klanten met een dilemma worden geconfronteerd bij het toepassen van zelfherstellende shuntcondensatoren: ze moeten de versterking van harmonischen effectief onderdrukken om de condensatoren te beschermen, en er tegelijkertijd voor zorgen dat de fundamentele vermogenscompensatiecapaciteit niet verloren gaat. Als het gaat om het handhaven van het evenwicht tussen deze twee aspecten, speelt de juiste dimensionering van een ontstemmingsreactor een cruciale rol. In de volgende tekst zal de hoofdingenieur van ons bedrijf u een gedetailleerde discussie geven over hoe u de parameters van de reactor wetenschappelijk kunt bepalen om een ​​betrouwbare bescherming van de condensator te bereiken en ervoor te zorgen dat de compensatiecapaciteit constant blijft.

Begrijp de kernfunctie van de ontstemmingsreactor

De ontstemmingsreactor en de condensator zijn in serie geschakeld om een ​​afstemcircuit te vormen. De belangrijkste functie is het veranderen van de impedantiekarakteristieken van het circuit. Onder de basisfrequentieconditie vertoont de reactor inductieve reactantie, waardoor de klemspanning van de condensator enigszins zal afnemen, waardoor de uitgangscapaciteit ervan wordt beïnvloed. Bij de harmonische frequentie kan de hoge impedantiekarakteristiek gevormd door de reactor en de condensatoren de harmonische stroom effectief onderdrukken en voorkomen dat de condensatoren beschadigd raken als gevolg van overstroom. Dit evenwichtspunt tussen bescherming en capaciteit wordt precies bepaald door de reactantiesnelheid van de reactor. De reactantieverhouding is de verhouding tussen de inductieve reactantie van de reactor bij de fundamentele frequentie en de capacitieve reactantie van de condensatoren. Deze sleutelparameter bepaalt rechtstreeks de afstemfrequentie en het compensatie-effect van de gehele set apparatuur.

Begrijp de wetenschappelijke principes van selectie van reactantiesnelheid

Het selecteren van de juiste reactantiesnelheid is een andere cruciale factor voor het bereiken van de capaciteitsbalans van de condensatorbeschermings- en compensatiekast. Gemeenschappelijke reactantiesnelheden omvatten 6% en 7%, enz. Elke reactantiesnelheid komt overeen met een ander afstemfrequentiepunt. Als we de reactor met een reactantiesnelheid van 6% als voorbeeld nemen, bedraagt ​​de afstemfrequentie ongeveer 189 hertz, wat voornamelijk gericht is op de vorming van hoge impedantie voor de vijfde harmonische. Bij het bepalen van de reactantiesnelheid van de reactor moeten energiesysteembeheerders eerst gedetailleerde netharmonische tests uitvoeren om de dominante harmonische frequentie en inhoud te identificeren, aangezien nauwkeurige harmonische metingen de basis vormen voor wetenschappelijke reactorselectie. Als de vijfde harmonische domineert in het energiesysteem, dan is het kiezen van een reactor met een reactantiegraad van 6% het meest geschikt. Als de derde harmonische prominenter aanwezig is in het energiesysteem, moet een reactor met een hogere reactantiesnelheid dan 6% worden geselecteerd. Het is vooral belangrijk op te merken dat, hoewel een verhoging van de reactantiesnelheid een betere harmonische bescherming kan bieden, dit ook de spanning aan de condensatoraansluitingen verder zal verlagen, waardoor de nominale uitgangscapaciteit van de condensator wordt beïnvloed.

Implementeer de bijpassende correctie van de capaciteit van de condensator

Na het bepalen van het gebruik van een specifieke reactantiesnelheid voor de reactor, moet de energiesysteembeheerder overeenkomstige correcties aanbrengen in de capaciteit van de condensator. Als gevolg van het spanningsdelingseffect van de reactor is de werkelijke spanning die over de condensatoraansluitingen wordt aangelegd lager dan de netspanning, wat direct leidt tot een vermindering van de reactieve capaciteit die door de condensator wordt afgegeven. Om ervoor te zorgen dat het compensatiesysteem nog steeds het verwachte compensatie-effect bereikt, moet in de ontwerpfase rekening worden gehouden met bovengenoemde capaciteitsverzwakking. De gebruikelijke praktijk is om het nominale spanningsniveau van de condensator op passende wijze te verhogen of de nominale capaciteit ervan te vergroten. Door deze capaciteitsaanpassingscorrectie kan, zelfs als de reactor is geïnstalleerd, nog steeds worden voldaan aan de vraag van het systeem naar reactieve compensatiecapaciteit. Dit toekomstgerichte ontwerpdenken kan de tegenstelling tussen bescherming en capaciteit effectief oplossen, waardoor de optimale balans tussen bescherming en capaciteit wordt bereikt.

De oplossingen en professionele inzet van Geyue Electric

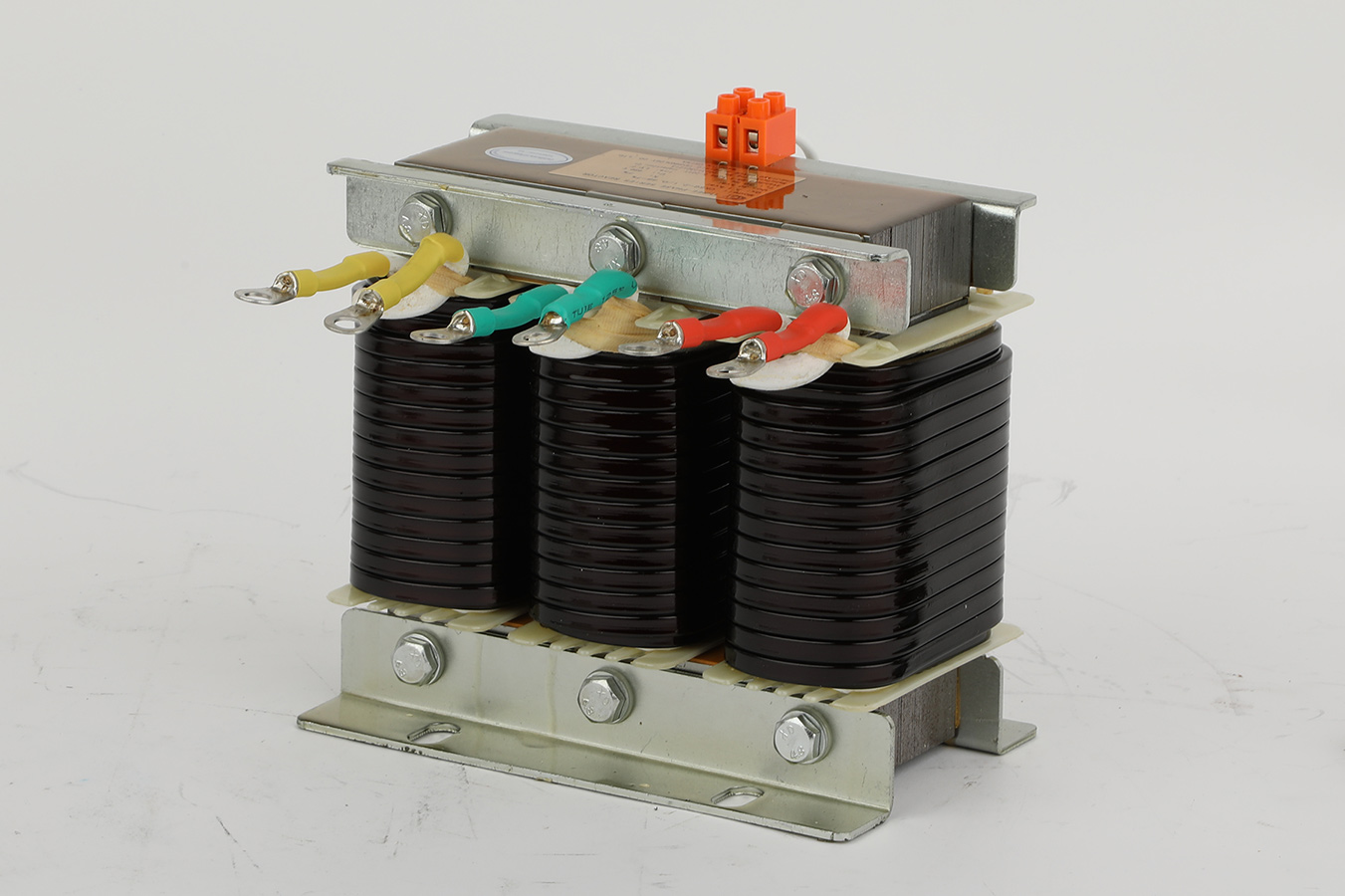

Als fabrikant met een lange geschiedenis op het gebied van compensatie van blindvermogen bij laagspanning, heeft Geyue Electric onze krachtige oplossing voorgesteld om de erkende uitdaging van de industrie aan te gaan om de betrouwbaarheid van condensatoren en de effectiviteit van compensatie in evenwicht te brengen. OnsCKSG-serie seriereactorenzijn voorzien van geïmporteerde koudgewalste georiënteerde siliciumstaalplaten van hoge kwaliteit als kernmateriaal, waardoor de reactoren uitstekende eigenschappen van laag verlies en lage temperatuurstijging tijdens het compensatieproces kunnen vertonen. De CKSG-serie seriereactoren is door ons technische team ontwikkeld door middel van herhaalde nauwkeurige berekeningen en voortdurende upgrades en optimalisaties, waardoor specifieke subharmonischen effectief worden onderdrukt en de impact op de compensatiecapaciteit wordt geminimaliseerd. Geyue Electric garandeert dat onze wetenschappelijke parameterselectie en redelijke capaciteitsafstemming beheerders van energiesystemen kunnen helpen betrouwbare bescherming van condensatoren te bereiken zonder het compensatie-effect op te offeren. Als u niet zeker weet hoe u de grootte van de ontstemmingsreactor correct moet selecteren om de bescherming van condensatoren te garanderen zonder de compensatiecapaciteit in gevaar te brengen, stuur dan uw vragen naarinfo@gyele.com.cn. Geyue Electric is bereid met u samen te werken om harmonische problemen op te lossen en de werkingskwaliteit van uw energiesysteem te verbeteren.
