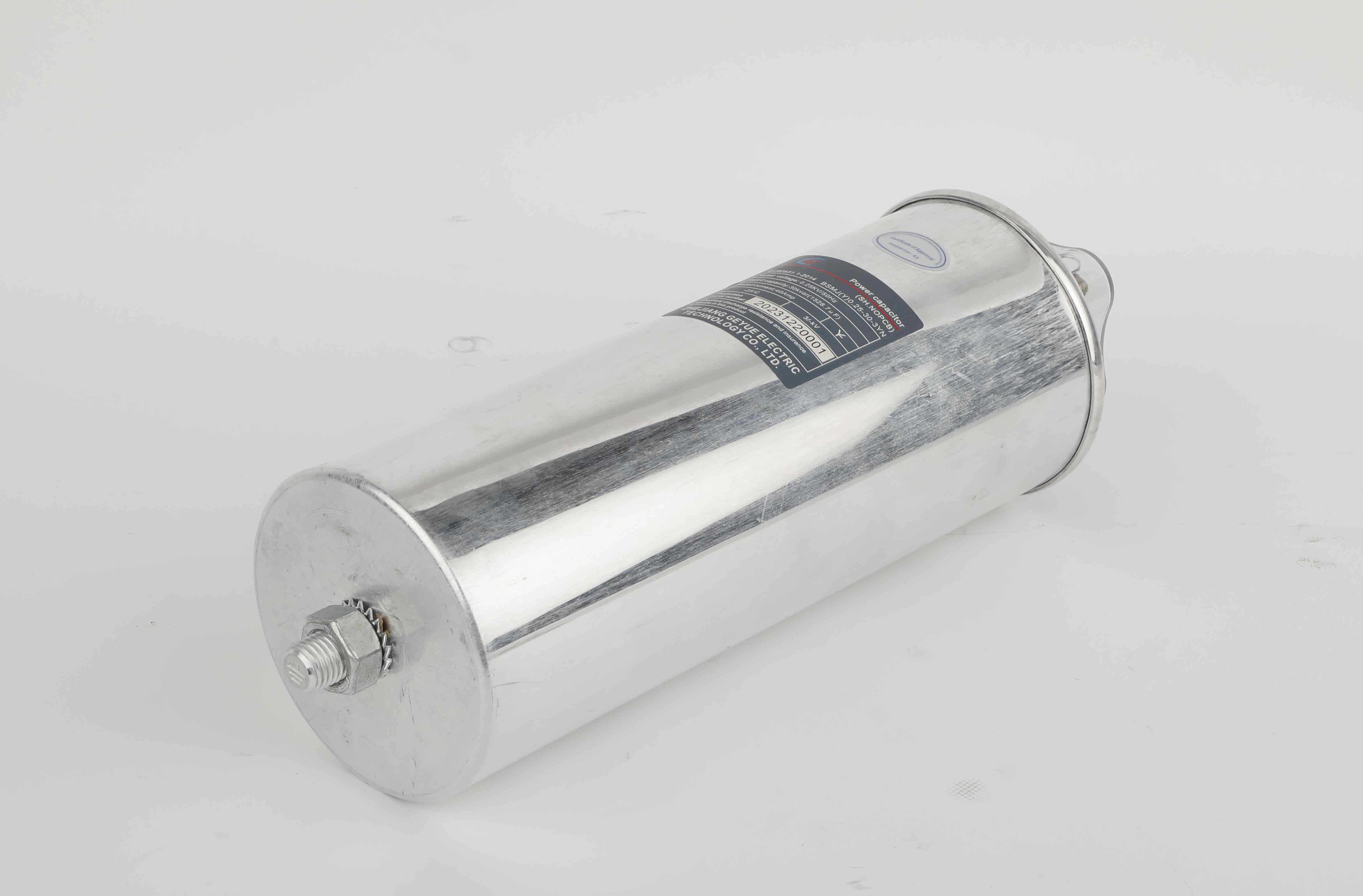

Zijn uw PFC -condensatoren veilig? 5 oververhitting waarschuwingssignalen die je niet kunt negeren

Een brand veroorzaakt door oververhitting van een PFC -condensator zal enorme verliezen veroorzaken voor het industriële stroomdistributiesysteem. Op basis van een bibliotheek van tienduizenden foutgevallen heeft Geyue Electric vijf oververhitting signalen samengevat die onmiddellijk moeten worden tussenbeide in industriële laagspanning reactieve vermogenscompensatiescenario's, waardoor uw onderneming onverwachte verliezen van meer dan zes cijfers vermijdt.

Signaal 1: abnormale toename van de behuizingstemperatuur (> 75 ℃).

Onder normale arbeidsomstandigheden, wanneer de omgevingstemperatuur 40 ℃ is, is de behuizingstemperatuur van de PFC -condensator niet meer dan 55 ℃. Als de omhultemperatuur van de PFC -condensator groter is dan 55 ℃ en het waarschuwingstemperatuurbereik van 60 tot 75 ℃ bereikt, moet u snel de oorzaak van de temperatuurstijging onderzoeken. Als de behuizingstemperatuur van de PFC -condensator boven 75 ℃ nadert, moet u handmatig ingrijpen om de PFC -condensator onmiddellijk te voorkomen. U kunt een infrarood thermische imager gebruiken om de temperatuur van de behuizing van de PFC -condensator nauwkeurig te meten. U kunt ook eenvoudig bepalen of de behuizing oververhit is door uw palm ertegen te drukken. Als uw palm niet gedurende 5 seconden tegen de behuizing kan vasthouden, kunnen we bepalen dat de behuizing oververhit is.

Signaal 2: driefasige stroomoneveneenkomst> 15%.

Wanneer de onbalans van de driefasige stroom in een laagspanningsreactief vermogenscompensatiesysteem hoger is dan 15%, zullen verschillende verborgen gevaren de een volgen na de andere, variërend van schade aan apparatuur tot instorting van het systeem, zoals afbraak van interne componenten in PFC-condensatoren, of het bestaan ​​van sequentiële nulstroom in het systeem. U kunt de onbalansmate van de driefasige stroom in het systeem berekenen met behulp van de volgende formule: Unbalance Degree = (i_max - i_avg)/i_avg × 100%. Wanneer de onbalans van de driefasige stroom groter is dan 15%, moet u deze groep PFC-condensatoren onmiddellijk loskoppelen en een LCR-meter gebruiken om de capaciteitswaarden van elke fase te verhelpen.

Signaal 3: verkleuring of uitpuilende van de beschermende coating.

Volgens de thermodynamische principes van materialen en elektrochemische wetten, zijn de verkleuring en uitpuilen van de beschermende coating van PFC -condensatoren eigenlijk visuele signalen van de verslechtering van de interne materialen van de condensatoren, die direct de progressieve falen van de diëlektrische film, metallisatielaag en verpakkingsmaterialen weerspiegelen. De materiaalverklaring van de beschermende coating van de condensator is verdeeld in drie fasen. De temperaturen die overeenkomen met elke fase verwijzen naar de hot-spot temperaturen in de condensator, in plaats van de oppervlaktetemperaturen van de behuizing. In de eerste fase, "initiële oxidatie", wanneer de hot-spot temperatuur tussen 70 ℃ en 90 ℃ ligt, oxideert de polypropyleenfilm en wordt de beschermende coating van de condensator enigszins geel. De tweede fase, "op middellange termijn ontleding", treedt op wanneer de maximale hot-spot temperatuur tussen 90 ℃ en 110 ℃ ligt. De metallisatielaag migreert en de beschermende coating van de condensator is lokaal bruin. In de derde fase, "Terminal collaps", wanneer de hot-spot temperatuur groter is dan 120 ℃, verdampt het diëlektricum en breidt het diëlektricum uit, waardoor de beschermende coating van de condensator uitpuilend en barst. Als de uitstulping van de condensator niet op tijd wordt behandeld, zal dit binnen enkele dagen een interfase kortsluiting in het gehele stroomverdelingssysteem veroorzaken.

Signaal 4: De condensator straalt een zoete en verbrande geur uit.

Wanneer PFC -condensatoren in een staat van ernstige oververhitting zijn of op het punt staan ​​te falen, wordt een speciale geur geproduceerd. Wanneer de hotspot-temperatuur in de condensator 90-100 ℃ bereikt, zal de polypropyleen diëlektrische film in de zelfherstellende filmcondensator aanvankelijk oxideren en een iets zoete honingachtige smaak uitzenden. Wanneer de hot-spot temperatuur in de condensator 110 ℃ -130 ℃ bereikt, groeien dendrieten in de gemetalliseerde laag, waardoor een sterke karamelgeur afgeeft. Wanneer de hot-spot temperatuur in de condensator hoger is dan 130 ℃, zal de polypropyleen diëlektrische film in de zelfherstellende filmcondensator een thermische kraakreactie ondergaan. Nadat het diëlektrisch carboniseert, straalt het een zoete en scherpe gemengde geur uit. Wanneer u de bovengenoemde geur ruikt, draag dan onmiddellijk een gasmasker, snijd het vermogen en ventilatie af, gebruik een infrarood thermische imager om de temperatuur van de behuizing te bevestigen (direct contact is verboden als deze hoger is dan 80 ℃) en gebruik een explosieverdichte ventilator om het ontbonden gas te verwijderen om ontsteking door elektrische vonken te voorkomen.

Signaal 5: Het vroege waarschuwingssysteem van de intelligente condensator voert een alarmcode uit.

Als een intelligent condensatoralarmsysteem in het circuit wordt geïnstalleerd, zal het waarschuwingssysteem een ​​speciale alarmcode uitvoeren wanneer de temperatuur van het knooppunt de veiligheidsdrempel overschrijdt. U moet de condensator binnen 30 minuten met een verminderde capaciteit laten werken. Wanneer de ESR -waarde met 30%stijgt, zal het intelligente vroege waarschuwingssysteem een ​​speciale alarmcode uitvoeren. Je moet onmiddellijk de voeding afsnijden en mensen evacueren binnen een straal van 3 meter om je heen.

Een oververhitte condensator is niet alleen een moordenaar die potentiële gevaren met zich meebrengt, maar ook de lont van systemische risico's. Om de gevaren te voorkomen die worden veroorzaakt door oververhitting van condensatoren, suggereert Geyue Electric oprecht dat industriële gebruikers infrarood glasvezel sensor dubbele redundantie gebruiken voor realtime temperatuurmonitoring, installeer 7%serie reactorenvoor pre-harmonische controle en opstellen van snelle isolatie- en koelprogramma's en andere noodplannen. Het is beter om de dag te grijpen dan om de juiste te kiezen. Gebruik nu een thermische imager om uw condensatorkast te scannen en een kijkje te nemen! Heb je gevonden dat de hot-spot temperatuur meer dan 65 ℃ meer is? Schrijf naar: info@gyele.com.cn, neem contact op met het professionele team van Geyue Electric om uw zorgen te delen ~
